　　【案例五】

　　背景：

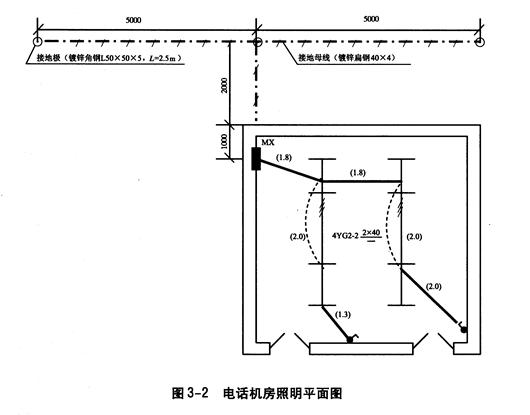

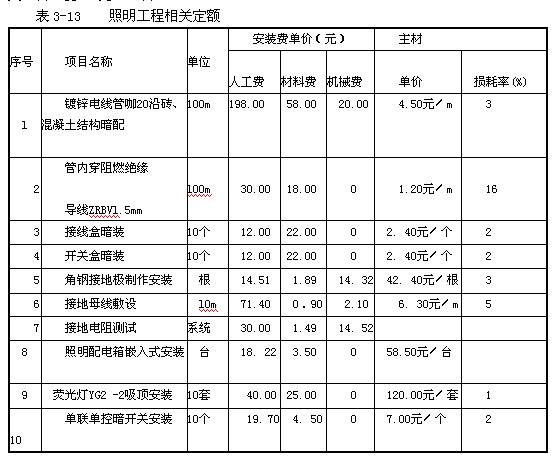

　　1.某電話機房照明系統中一回路，如圖3-2所示。該照明工程相關定額規定，見表3-13。人工日工資50元/工日。

　　人工單價為50元/工日，管理費和利潤分別按人工費的55%和45%計算。

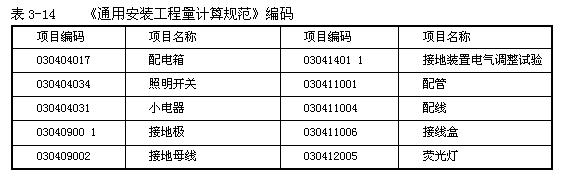

　　2.根據《通用安裝工程量計算規范》的規定，分部分項工程的統一編碼，見表3-14。

　　說明：

　　1.照明.配電箱M ×為嵌入式安裝，箱體尺寸：600×400×200(寬×高×厚，mm)，安裝高度為下口離地1.6m;

　　2.管線均為鍍鋅電線管咖20沿磚墻、混凝土頂板內暗配，頂管標高為4m;管內穿阻燃絕緣導線ZRBVl.5mm2;

　　3.接地母線采用-40×4mm鍍鋅扁鋼，埋深0.7m，由室外進入外墻皮后的水平長度為lm，進入配電箱內長度為0.5m，室內外地坪無高差;

　　4.單聯單控明開關規格為250V10A，安裝高度為下口離地1.4m;

　　5.接地電阻要求小于41%;

　　6.配管水平長度見圖3-2括號內數字，單位為米。

　　問題：

　　1.根據圖3-2所示內容和《通用安裝工程量計算規范》的規定，列式計算接地母線敷設、電氣配管和配線的工程量。將計算過程填人“分部分項工程量計算表”中。

　　2.根據上述相關定額(表3-13)和《計價規范》的要求，計算接地母線、電氣配管和電氣配線分項工程的工程量清單綜合單價。

　　3.編制該工程“分部分項工程量清單與計價表”。

　　分析要點：

　　本案例要求按《通用安裝工程量計算規范》和《計價規范》的規定，掌握編制電氣照明工程的分部分項工程量清單與計價表的基本方法。具體是：編制分部分項工程量清單與計價表時，應能列出電氣工程的分項子目，掌握工程量計算方法。

　　(1)計算配管長度時，不扣除管路中間的接線箱(盒)、開關盒、燈頭盒所占長度。但應扣除配電箱所占長度。

　　(2)計算接地母線工程量時，按清單工程量計算規則，按設計圖示尺寸以長度計算(另加3.9%的附加長度)。

　　(3)計算配線清單工程量時，按設計圖示尺寸以單線長度計算(含預留長度)，預留長度為配電箱盤面尺寸的高+寬。

　　答案

　　問題1：

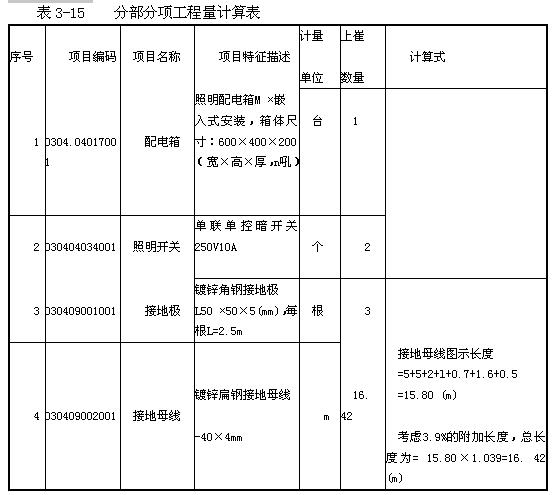

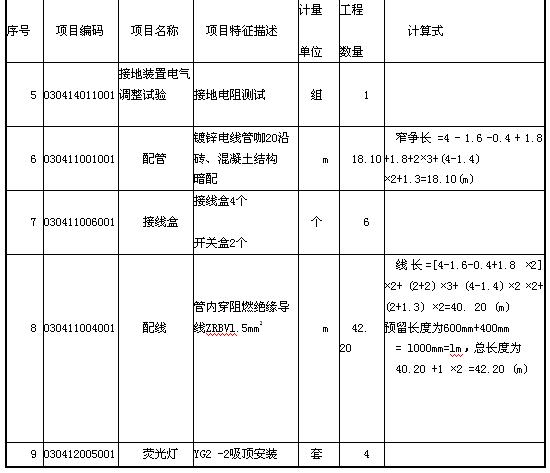

　　解：根據《通用安裝工程量計算規范》的規定，列表計算工程量，工程量計算過程見表3-15。

　　問題2：

　　解：編制接地母線、配管和配線工程量清單綜合單價分析表。

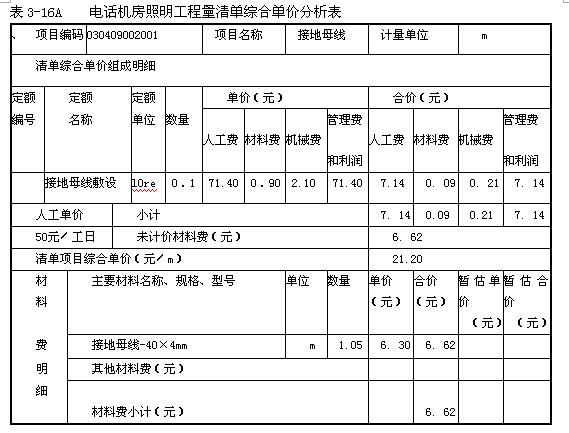

　　1.計算接地母線的綜合單價，見表3-16A。

　　接地母線長度應按施工圖設計水平和垂直規定長度另加3.9%的附加長度(包括轉彎、上下波動、避繞建筑物、搭接頭所占長度)計算。計算主材用量應考慮表3-13中5%的損耗，該接地母線分項工程每米所含主材數量：接地母線1.05m。

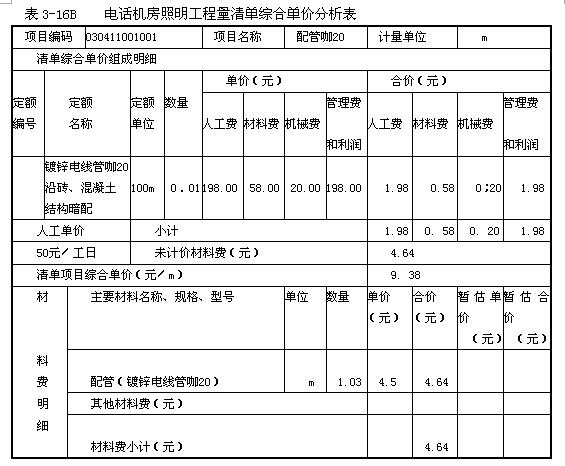

　　2.計算電氣配管綜合單價：見表3-16B。

　　計算電氣配管綜合單價時，Φ20鍍鋅電線管主材數量應考慮表3-13中的損耗為3%;該電氣配管分項工程每米所含主材數量：4,20鍍鋅電線管主材1.03m。

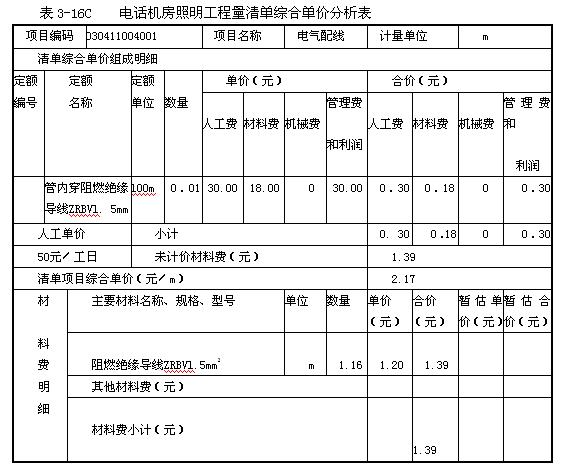

　　3.計算電氣配線綜合單價，見表3-16C。

　　計算電氣配線的綜合單價時，主材用量要考慮表3-13中16%的損耗。該分項工程每米所含主材數量：1.0 ×l. 16=1.16(m)。

　　問題3：

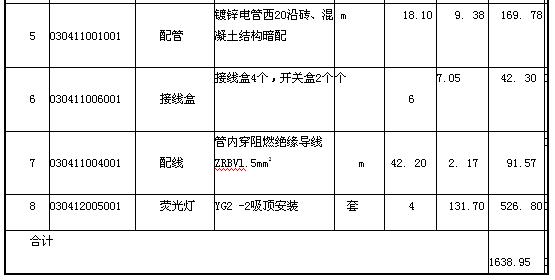

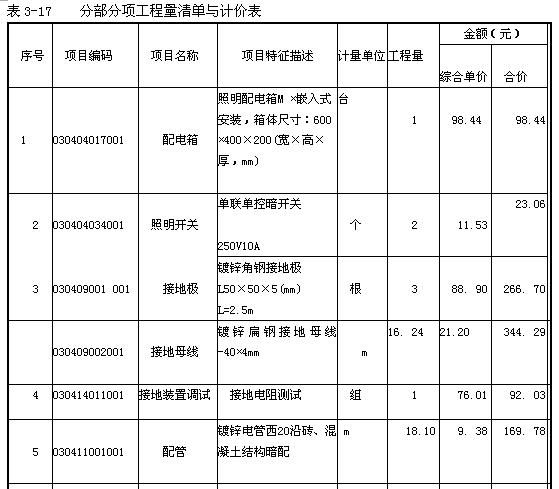

　　編制電話機房電氣照明工程分部分項工程量清單與計價表，見表3-17。

　　表3-17中，配電箱、照明開關、接地裝置調試、接線盒和熒光燈綜合單價根據表3-13中的數據計算，計算式為：

　　配電箱綜合單價=18.22 +3.5+18.22×(55% +45%)+58.5 =98.44(元)

　　照明開關綜合單價=[ 19. 70 +4. 50+19.7×(55% +45%)] ×O.1+1.02 ×7=11.53(元)

　　接地極綜合單價= 14.51+1.89+14.32+14.51×(55~+45%)+42. 40×1.03=88.90(元)

　　接地裝置調試綜合單價=30+1.49+14.52 +30×(55% +45%)=76. 01(元)

　　接線盒綜合單價=[ 12 +22+12×(55% +45%)] ×O.1+1.02 ×2.4=7.05(元)

　　熒光燈綜合單價= [-40 +25 +40×(55% +45%)] ×O.1+1.01 ×120 =10.5+121.20

　　=131.70(元)
