　　[案例3.21]工程進度網絡計劃的參數分析

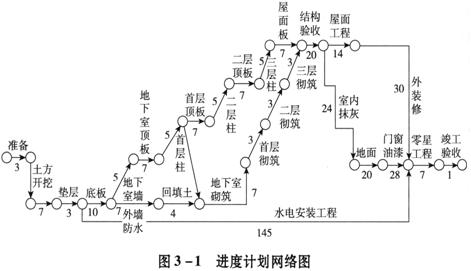

　　[背景] 某市一小學教學樓，建筑面積4682┫，地下一層，地上三層。工程結構：為框架剪力墻結構，其中地下全現澆;地上為框架結構，填充墻為加氣混凝土砌塊。建筑裝修：600×600地磚地面，頂棚和墻面刷乳膠漆，配套電氣工程。該工程進度計劃見圖3-1，其中工序上邊的數字為該工序需要的日歷天數。環球環球網校網校

　　【注：1、關鍵路線：準備→土方開挖→墊層→底板→地下室墻→地下室底板→地下室頂板→首層柱→首層頂板→二層柱→二層頂板→三層柱→屋面板→結構驗收→室內抹灰→地面→門窗、油漆→零星工程→竣工驗收。共：171天

　　2、從底板―結構驗收：(底板)10+(地下室墻)5+(地下室頂板)7+(首層柱)5+(首層頂板)7+(二層柱)5+(二層頂板)7+(三層柱)5+(屋面板)7+(結構驗收)20=78天

　　3、室內裝修：(室內抹灰)24+(地面)20+(門窗油漆)28=72天

　　4、如果屋面工程用了45天，則屋面工程+外裝修=45+30=75(天)，比室內抹灰+地面+門窗油漆=24+20+28=72天 多出3天。

　　此時，關鍵線路發生變化，即：屋面工程→外裝修由非關鍵工序上升為關鍵路線上的工序，而“室內抹灰→地面→門窗油漆”不再是關鍵工序，實際工期變化為：3+7+3+78+(屋面工程增加為)45+30+8=174(日)】

　　[問題]環球環球網校網校

　　(1)招標過程中經常遇到哪幾種工程進度計劃?各有什么優勢?

　　(2)進度計劃中，從底板到結構驗收結束用了多少日?室外、室內裝修用了多少日?水電安裝工程安排了多少日?

　　(3)找出本項目的關鍵線路。如果合同工期為180日歷天，該工程進度計劃是否滿足合同要求?如果屋面防水材料晚到，屋面工程實際花去了45日，是否影響工期?為什么?如仍按原計劃竣工，應采取什么措施?環球環球網校網校

　　[分析] 招標投標活動中常見的工程進度計劃一般有兩種，一種是進度計劃網絡圖，另一種是進度計劃橫道圖，均用來控制工程進度，并適時依據具體情況進行調整。網絡圖優點是能體現相互工序間的邏輯關系，體現施工組織中的關鍵線路，但總施工時間需要一定計算確定;橫道圖的優點是可以直接在圖上看到所有工序、總施工時間等，但不能體現相互工序間的邏輯關系。招標投標活動中，需要投標人提供何種表現的進度計劃，招標人可以在招標文件中約定。這兩種表現形式，《中華人民共和國標準施工招標文件》(2007年版)中均有所體現。
