2014年造價師《案例分析》教材第三章案例七
瀏覽
收藏
課程推薦：精品VIP―網+面強勢結合 環球造價工程師案例強化套餐
相關推薦：2014年造價工程師在線模考 2014年造價工程師考試大綱
專題推薦：環球網校造價最全習題演練套餐 環球網校造價工程師培訓權威
【案例七】

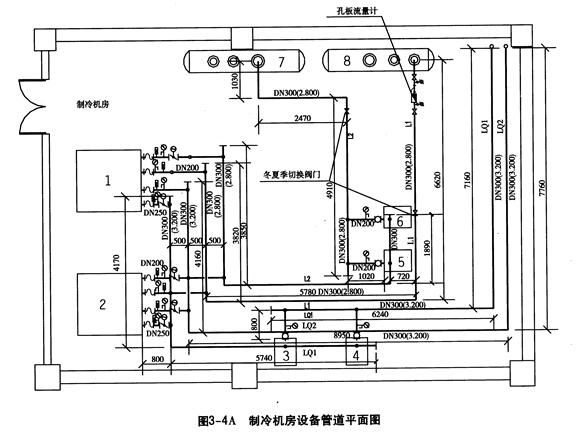

1.某制冷機房設備管道平面圖、系統圖，如圖3-4A、圖3-4B所示。

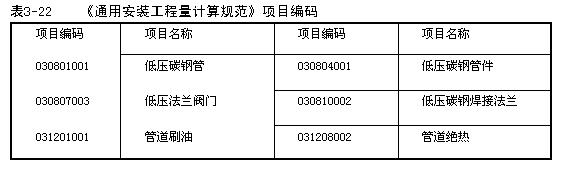

2.根據《通用安裝工程量計算規范》的規定，分部分項工程的統一項目編碼，見表3-22。
說明：
1.制冷機房室內地坪標高為±0.00，圖中標注尺寸除標高單位為米外，其余均為毫米。
2.系統工作壓力為1.OMPa，管道材質為無縫鋼管，規格為忱19×9，D273×12, D325×14，彎頭采用成品壓制彎頭，三通為現場挖眼連接。管道系統全部采用電孤焊接。所有法蘭為碳鋼平焊法蘭。
3.所有管道、管道支架除銹后，均刷紅丹防銹底漆兩道，管道采用橡塑管殼(厚度為30mm)保溫。
4.管道支架為普通支架，管道安裝完畢進行水壓試驗和沖洗，需符合規范要求;管道焊口無探傷要求。

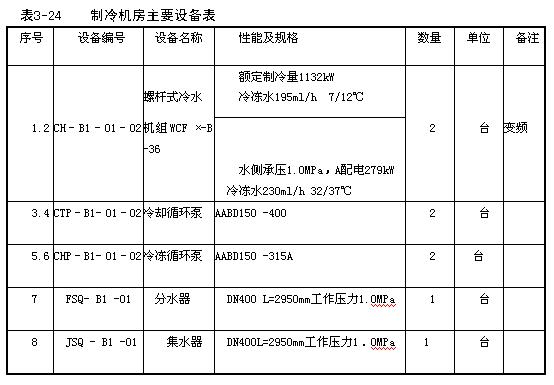

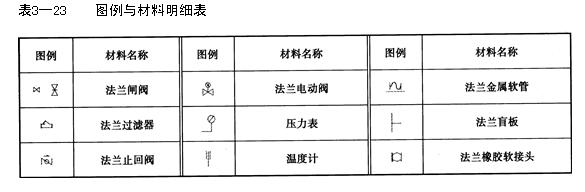

5.圖例與材料明細表、制冷機房主要設備表分別見表3 -23和表3-24。
問題：
1.根據圖示內容和《通用安裝工程量計算規范》的規定，列式計算該系統的無縫鋼旨安裝及刷油、保溫的工程量。將計算過程填人分部分項工程量計算表中。

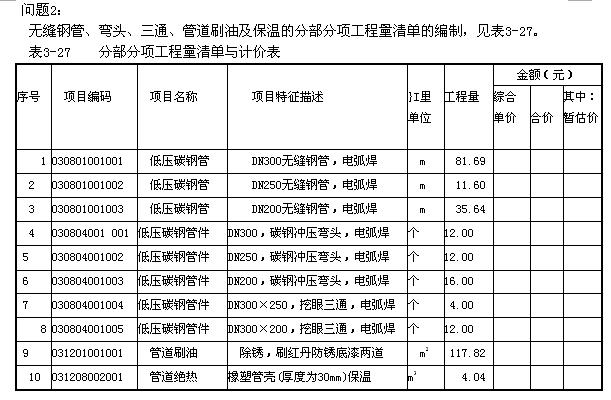

2.根據《通用安裝工程量計算規范》和《計價規范》的規定，編列該管道系統的無縫鋼管、彎頭、三通、管道刷油及保溫的分部分項工程量清單。

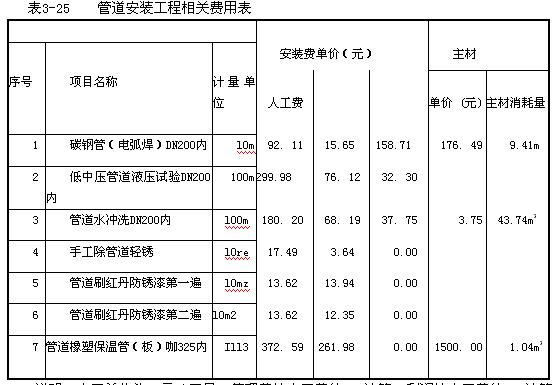

3.根據表3 -25給出的無縫鋼管硯19 ×9安裝工程的相關費用，分別編制該無縫鋼管分項工程安裝、管道刷油、保溫的工程量清單綜合單價分析表。
說明：人工單價為50元/工日，管理費按人工費的50%計算，利潤按人工費的30%計算。
分析要點：
本案例要求按《通用安裝工程量計算規范》和《計價規范》的規定，掌握編制管道單位工程的分部分項工程量清單與計價表的基本方法。具體是：編制分部分項工程量清單與計價表時，應能列出管道工程的分項子目，掌握工程量計算方法。
計算管道安裝工程費用時，應注意計算鋼管長度時，不扣除閥門、管件所占長度。管道的刷油、保溫應單獨列示清單工程量。
答案：
問題1：

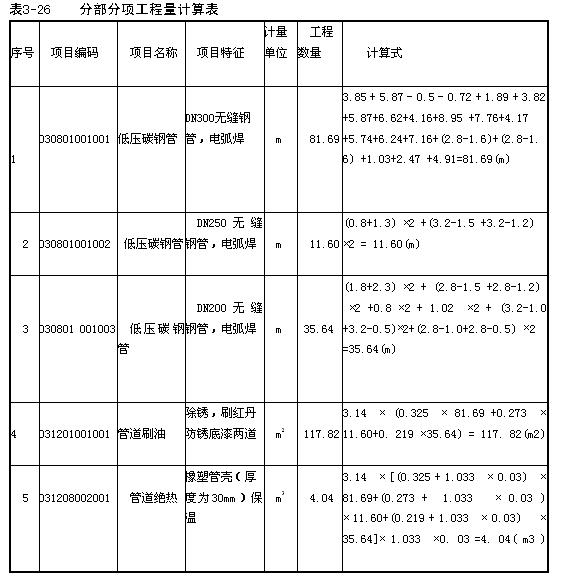

解：列表計算工程量，無縫鋼管工程量計算過程，見表3-260
管道絕熱工程量計算公式為V=π×(D+ 1.033δ)×1.033δ×L，π-圓周率，D一直徑，1.033一調整系數，δ一絕熱層厚度，L一管道延長米。
問題3：

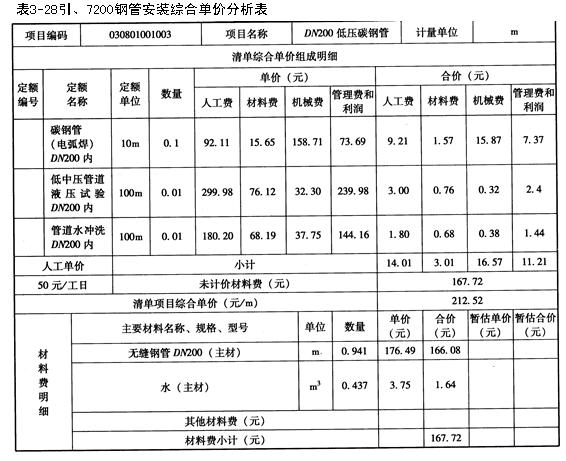

1.編制無縫鋼管DN200分項工程的工程量清單綜合單價分析表，見表3-28 。
計算綜合單價時，應考慮每米管道無縫鋼管主材的消耗量0. 941m，綜合單價中包括管道水沖洗和液壓試驗的費用。

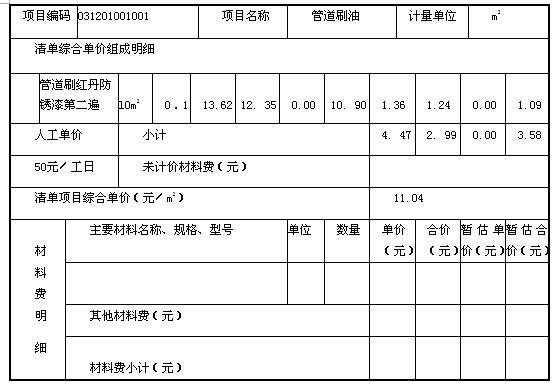

2.編制無縫鋼管DN200刷油的工程量清單綜合單價分析表，見表3-29。
計算刷油的綜合單價時，應包括除銹、刷油的價格。

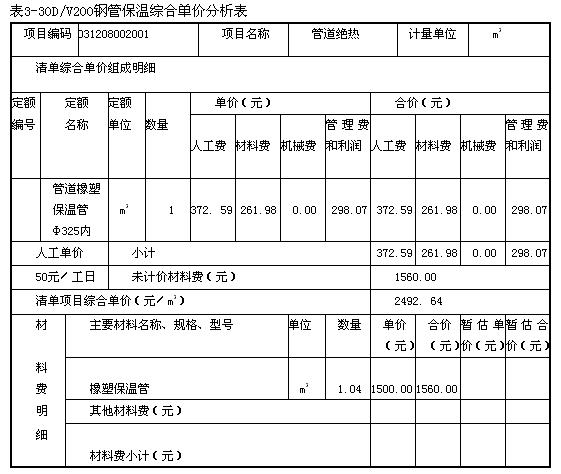

3.編制無縫鋼管DN200保溫的工程量清單綜合單價分析表，見表3-30。
計算保溫的綜合單價時，橡塑保溫管(板)主材數量應考慮4%的損耗。
