(1)鋼筋混凝土用熱軋鋼筋。熱軋鋼筋分光圓鋼筋和帶肋鋼筋兩類，帶肋鋼筋又分月牙肋和等高肋兩種。 $lesson$

　　根據(jù)國標《鋼筋混凝土用熱軋光圓鋼筋》(GBl3013―91)和《鋼筋混凝土用熱軋帶肋鋼筋》(GB1499―91)的規(guī)定，熱軋鋼筋分為Ⅰ、Ⅱ、Ⅲ、Ⅳ四個級別，其強度等級代號分別為R235、RL335、RL400、RL540。其中Ⅰ級鋼筋由碳素結(jié)構(gòu)鋼軋制，其余均由低合金鋼軋制而成。

　　Ⅰ級鋼筋：強度較低，塑性、可焊性很好，便于冷加工，用做普通鋼筋混凝土構(gòu)件的受力筋和各種構(gòu)造筋;

　　Ⅱ級、Ⅲ級鋼筋：強度較高，塑性、可焊性較好，用做大、中型鋼筋混凝土結(jié)構(gòu)的受力筋;

　　Ⅳ級鋼筋：強度高，但塑性、可焊性較差，可用作預(yù)應(yīng)力鋼筋。

　　在(GB/T701―1997)中規(guī)定，建筑用的低碳鋼熱軋圓盤條由Q215和Q235碳素結(jié)構(gòu)鋼經(jīng)熱軋而成。其主要力學性能見表10.6.1。

　　從表中可見低碳鋼熱軋圓盤條的強度較低，但塑性好，伸長率高，便于彎折成形、容易焊接等特點。可用作中、小型鋼筋混凝土結(jié)構(gòu)的受力鋼筋或箍筋，以及作為冷加工(冷拉、冷拔、冷軋)的原料。

　　表10.6.1建筑用低碳熱軋圓盤條力學性能及工藝性能(GB/T 701―1997)

　　1998年國際《鋼筋混凝土用熱軋帶肋鋼筋》(GB1499?1998)中規(guī)定，鋼筋混凝土用熱軋帶肋鋼筋采用低合金鋼熱軋而成，橫截面通常為圓形，且表面帶有兩條縱肋和沿長度方向均勻分布的橫肋。其牌號有HRB335、HRB400、HRB500三種，其主要力學性能見表10.6.2。

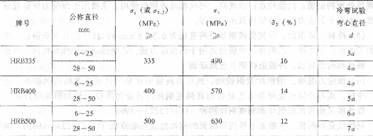

　　表10.6.2鋼筋混凝土用熱軋帶肋鋼筋的力學性能及工藝性能(GB1499―1998)

　　注：(1)牌號HRB為英文Hot Ro11edRibbed Steel Bar首位字母，后面的數(shù)字為屈服強度值。

　　(2)公稱直徑為與鋼筋公稱橫截面相等的圓的直徑。

　　熱軋帶肋鋼筋具有較高的強度，塑性和可焊性也較好。鋼筋表面帶有縱肋和橫肋，從而加強了鋼筋與混凝土之間的握裹力。可用于鋼筋混凝土結(jié)構(gòu)的受力鋼筋，以及預(yù)應(yīng)力鋼筋。

　　(2)冷軋帶肋鋼筋。冷軋帶肋鋼筋采用熱軋圓盤條經(jīng)冷軋而成，表面帶有沿長度方向均勻分布的二面或三面的月牙肋。其牌號按抗拉強度分為5個等級，即CRB550，CRB650，CRB800，CRB970，CRBll70。公稱直徑范圍為4～12 mm。其中CRB650公稱直徑為4、5、6 mm，CRB800以上級別推薦公稱直徑為5 mm。

　　冷軋帶肋鋼筋各等級的力學性能和工藝性能應(yīng)符合表10.6.3的規(guī)定。

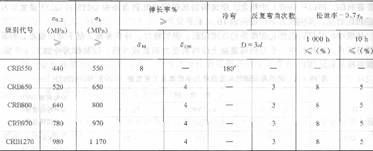

　　冷軋帶肋鋼筋是采用冷加工方法強化的典型產(chǎn)品，冷軋后強度明顯提高，但塑性也隨之降低，使強屈比變小，但其強屈比σb/σ0.2不得小于1.05。這種鋼筋適用于中、小預(yù)應(yīng)力混凝土結(jié)構(gòu)構(gòu)件和普通鋼筋混凝土結(jié)構(gòu)構(gòu)件。表10.6.3冷軋帶肋鋼筋的性能

　　注：(1)牌號CRB為Cold Rolling Ribbed Steel WireS and BarS的首位英文字母，后面的數(shù)字為抗拉強度值。

　　(2)松弛率為初始荷載加至試樣實際強度的70%后，測定1 000小時的松弛值合格的基礎(chǔ)上再以10 h作為常規(guī)試驗。

　　(3)鋼筋混凝土用冷拉鋼筋。冷拉鋼筋適用于鋼筋混凝土結(jié)構(gòu)中的受拉鋼筋。冷拉Ⅱ、Ⅲ、Ⅳ級鋼筋可用作預(yù)應(yīng)力混凝土結(jié)構(gòu)的預(yù)應(yīng)力筋。

　　(4)預(yù)應(yīng)力混凝土用熱處理鋼筋。熱處理鋼筋是指用熱軋中碳低合金鋼鋼筋經(jīng)淬火、回火調(diào)質(zhì)處理的鋼筋。性能特點：強度高、可代替高強鋼絲使用。主要用于預(yù)應(yīng)力鋼筋混凝土軌枕，也用于預(yù)應(yīng)力梁、板結(jié)構(gòu)及吊車梁等。

　　(5)冷拔低碳鋼絲。冷拔低碳鋼絲是將直徑為6.5～8 mm的Q235熱軋盤條鋼筋，經(jīng)冷拔加工而成。分為甲、乙兩級。甲級絲適用于作預(yù)應(yīng)力筋，乙級絲適用于作焊接網(wǎng)、焊接骨架、箍筋和構(gòu)造鋼筋。冷拔低碳鋼絲已屬硬鋼

　　(6)預(yù)應(yīng)力混凝土用鋼絲及鋼鉸線。預(yù)應(yīng)力高強鋼絲是用優(yōu)質(zhì)碳素結(jié)構(gòu)鋼盤條、經(jīng)酸洗、冷拉，或再經(jīng)回火處理等工藝制得的高強度鋼絲。可分為冷拉鋼絲和消除應(yīng)力鋼絲兩種，按外形又分為光面鋼絲和刻痕鋼絲兩種(GB/T5223―1995)。

　　鋼絞線是將兩根、三根或七根圓形斷面的鋼絲捻成?束而成(GB/T5224―1995)。鋼絞線的最大負荷隨鋼絲的根數(shù)不同而不同，七根捻制的鋼絞線，整根最大負荷可達300 kN，屈服負荷可達255 kN，伸長率≤3.5%，l000小時應(yīng)力松弛率≤2.5%～8%。

　　預(yù)應(yīng)力鋼絲和鋼絞線的性能：因它們均屬于冷加工強化及熱處理鋼材，拉伸試驗時沒有屈服點，但抗拉強度遠超過熱軋鋼筋和冷軋鋼筋，并具有較好的柔韌性，應(yīng)力松弛率低。

　　預(yù)應(yīng)力鋼絲和鋼絞線的用途：適用于大荷載、大跨度及需曲線配筋的預(yù)應(yīng)力混凝土結(jié)構(gòu)。

更多內(nèi)容訪問>> 注冊土木工程師(巖土)考試頻道   注冊土木工程師(巖土)考試論壇  巖土工程師課程試聽

?2011年注冊土木工程師（巖土）考試輔導招生簡章
?巖土工程師輔導現(xiàn)在報名任意專業(yè)知識贈送專業(yè)知識習題班
?老師輔導每天24小時不限時間隨時反復(fù)學習……
