(3)如第④層為持力層，樁端全斷面進入持力層的深度不宜小于下列何值?

　　A.1d

　　B.1.5d

　　C.2.0d

　　D.4.0d

　　(答案：B)

　　《樁基規范》3.2.3.5條，一般應選擇較硬土層作為樁端持力層。樁端全斷面進入持力層的深度，對于粘性土、粉土不宜小于2d，砂土不宜小于1.5d，碎石類土，不宜小于1d。當存在軟弱下臥層時，樁基以下硬持力層厚度不宜小于4.0d。

　　四、了解單樁在豎向荷載作用下的荷載傳遞機理和破壞機理

　　樁的荷載傳遞過程也就是樁的側摩阻力和端阻力的發揮過程。

　　2 樁側摩阻力

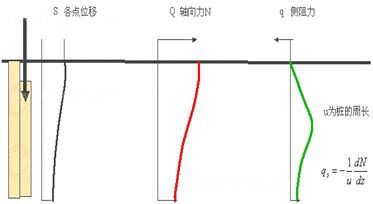

　　側阻力的分布(見下圖)。

　　在豎向荷載作用下，樁身受荷產生向下位移時，由于樁土間的摩擦力帶動樁周土位移，相應在樁周環行土體中產生剪應力和剪應變。該剪應力和剪應變沿軸徑向外擴散，在離樁軸nd(n=8～15，d為樁直徑)處，剪應變減小到零。

　　樁土發生相對位移，土體產生剪應力，即發揮側摩阻力。當樁側土中最大剪應力發展到極限值，即出現塑性滑移，此時對應的樁側摩阻力即為極限側摩阻力標準值。

　　3 樁端阻力

　　隨著荷載的增加，樁端出現位移，端阻力開始發揮。樁端位移的加大促使樁側阻力進一步發揮。一般情況下，靠近樁身上部土層的側阻力先于下部土層發揮，而側阻力先于端阻力發揮。

　　樁端阻力的發揮與樁端持力層性質、樁的長徑比等有關。

　　(二)破壞機理

　　有四種情況：

　　樁身材料破壞，樁身材料強度小于其承受的荷載，如嵌巖樁、超長薄壁鋼管樁、H型鋼樁，靜載荷試驗Q-S曲線有明顯的轉折點。

　　樁端土承受的壓力超過其極限荷載，而發生剪切破壞，靜載荷試驗Q-S曲線有明顯的轉折點。

　　刺入剪切破壞，對于摩擦樁，靜載荷試驗Q-S曲線無明顯拐點，樁側剪切破壞，樁端刺入破壞。

　　樁側純剪切破壞，如灌注樁，孔底沉渣較厚，樁端不發揮反力，樁側發生純剪切破壞。

　　當樁端持力層為密實的砂、粉土和硬粘性土，樁端一般呈整體剪切破壞;當存在軟弱下臥層時，可能出現沖剪破壞。當樁端持力層為松散土、中密砂、粉土、高壓縮性和中等壓縮性粘性土時，樁端一般呈刺入剪切破壞。

　　例題7、砂土和碎石土中樁的極限端阻力取值，要綜合考慮()確定。

　　A.土的密實度;

　　B.樁端進入持力層的深度;

　　C.樁的截面尺寸;

　　D.施工機具。(答案：AB)

　　解析：樁的荷載傳遞過程也就是樁的側摩阻力和端阻力的發揮過程。樁端阻力的發揮與樁端持力層性質、樁的長徑比等有關。

　　例題7、某樁長25m，在樁頂豎向壓力Q作用下，經測定，其樁軸力沿樁身向下逐漸減小，樁頂軸力N0=Nmax=1900KN，樁端軸力N1=Nmax=600KN，則：

　　(1)　　樁頂荷載Q=()KN

　　A　600

　　B　1900

　　C　1300

　　D　2500

　　(答案：B)

　　(2)　　樁側摩阻力之和為()KN

　　A　600

　　B　1900

　　C　1300

　　D　2500

　　(答案：C)

　　(3)　　樁端阻力為()KN

　　A　600

　　B　1900

　　C　1300

　　D　2500

　　(答案：A)

　　(4)若測得樁頂豎向位移為35mm，則樁端位移為()mm

　　A大于35

　　B小于35

　　C等于35

　　D無法確定

　　(答案：B)

　　(5)在樁頂處的側摩阻力應()

　　A　等于零

　　B達到最大應力

　　C無法確定

　　D大于零但小于最大值

　　(答案：A)
