第四節 水 泥

　　一、硅酸鹽水泥及普通硅酸鹽水泥

　　1、 技術性質

　　(1)細度。 顆粒越細，與水反應的表面積越大，水化速度快，早期強度高 。

　　(2)凝結時間。 初凝時間為水泥加水拌和起，至水泥漿開始失去塑性所需的時間;終凝時間從水泥加水拌和起，至水泥漿完全失去塑性并開始產生強度所需的時間。 硅酸鹽水泥初凝時間不得早于45min，終凝時間不得遲于6.5h;普通硅酸鹽水泥初凝時間不得早于45min，終凝時間不得遲于10h。

　　水泥初凝時間不合要求，該水泥報廢;終凝時間不合要求，視為不合格。

　　(3)體積安定性。 安定性不合格的水泥不得用于工程，應廢棄。

　　(4)強度。 測3d和28d的試件抗折和抗壓強度 。

　　(5)堿含量。

　　(6)水化熱。

　　【2011】17. 判定硅酸鹽水泥是否廢棄的技術指標是( )。

　　A體積安定性

　　B水化熱

　　C水泥強度

　　D水泥細度

　　答案： A

　　【2010考題】18。要求合格的硅酸鹽水泥終凝時間不遲于6.5h，是為了( )。

　　A.滿足早期強度要求 B.保證體積安定性

　　C。確保養護時間 D.保證水化反應充分

　　答案：D

　　2005考題：水泥的終凝時間，指的是( B )。

　　A.從水泥加水拌和起至水泥漿開始失去塑性所需的時間

　　B.從水泥加水拌和起至水泥漿完全失去塑性并開始產生強度所需的時間

　　C.從水泥漿開始失去塑性至完全失去塑性并開始產生強度所需的時間

　　D.從水泥漿開始失去塑性至水泥漿具備特定強度所需的時間

　　答案：B

　　2004考題.關于水泥凝結時間的描述，正確的是()。

　　A.硅酸鹽水泥的終凝時間不得遲于6.5h

　　B.終凝時間自達到初凝時間起計算

　　C.超過初凝時間，水泥漿完全失去塑性

　　D.普通水泥的終凝時間不得遲于6.5h

　　答案： A

　　2.硅酸鹽水泥、普通硅酸鹽水泥的應用：

　　(1)水泥強度等級較高，主要用于重要結構的高強度混凝土、鋼筋混凝土和預應力混凝土工程。

　　(2)凝結硬化較快、抗凍性好，適用于早期強度要求高、凝結快，冬期施工及嚴寒地區受反復凍融的工程。

　　(3)水泥中含有較多的氫氧化鈣，抗軟水侵蝕和抗化學腐蝕性差，所以不宜用于經常與流動軟水接觸及有水壓作用的工程，也不宜用于受海水和礦物等作用的工程。

　　(4)因水化過程放出大量的熱，故不宜用于大體積混凝土構筑物。

　　二、摻混合材料的硅酸鹽水泥

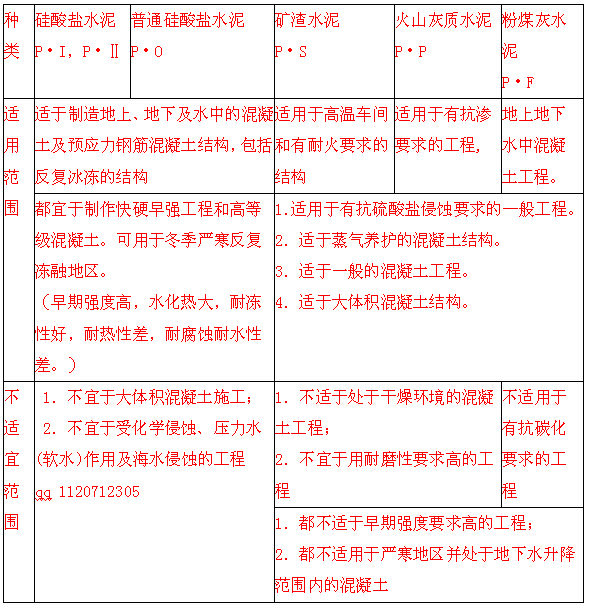

　　硅酸鹽水泥、普通硅酸鹽水泥，技術性質相同

　　礦渣硅酸鹽水泥：耐熱性較好;適用于高溫車間和有耐熱、耐火要求的混凝土結構;

　　火山灰質硅酸鹽水泥：抗滲性較好;耐熱性較差;適用有抗滲要求的工程;

　　粉煤類硅酸鹽水泥：耐熱性較差;抗凍性較差;干縮性較小;

　　【2011】18. 可用于有高溫要求的工業車間大體積混凝土構建的水泥是( )。

　　A硅酸鹽水泥

　　B普通硅酸鹽水泥

　　C礦渣硅酸鹽水泥

　　D火山灰質硅酸鹽水泥

　　答案：C

　　2006考題：高溫車間的混凝土結構施工時，水泥應選用( )。

　　A.粉煤灰硅酸鹽水泥 B.礦渣硅酸鹽水泥

　　C.火山灰質硅酸鹽水泥 D.普通硅酸鹽水泥

　　答案：B

　　2007年考題13.隧洞和邊坡開挖后通常采取噴射混凝土加固保護，以達到快硬、早強和高強度效果，在配制混凝土時應優先選用( )。

　　A.硅酸鹽水泥 B.礦渣硅酸鹽水泥

　　C.火山灰硅酸鹽水泥 D.粉煤灰硅酸鹽水泥

　　答案：A

　　2008考題12.有耐熱、耐火要求的混凝土結構的高溫車間，優先選用的水泥是()。

　　A.硅酸鹽水泥 　 　B.普通硅酸鹽水泥

　　C.礦渣硅酸鹽水泥 　　D.粉煤灰硅酸鹽水泥

　　答案：C

　　2009考題18.隧道開挖后，噴錨支護施工采用的混凝土，宜優先選用( )。

　　A.火山灰質硅酸鹽水泥 B.粉煤灰硅酸鹽水泥

　　C.硅酸鹽水泥 D.礦渣硅酸鹽水泥

　　答案：C

　　例題：硅酸鹽水泥及普通水泥的技術性質表述不正確的有[ ]

　　A. 水泥安全性不良會導致構件翹曲變形

　　B. 安定性不合格的水泥不可用于工程，應廢棄。

　　C. 水泥強度是指凈漿的強度

　　D. 水泥的水化熱主要在早期釋放

　　答案：c

　　分析：體積安定性。水泥安全性不良會導致構件(制品)產生膨脹性裂紋或翹曲變形，造成質量事故。安定性不合格的水泥不可用于工程，應廢棄。水泥強度是指膠砂的強度而不是凈漿的強度，它是評定水泥強度等級的依據。水泥的水化熱主要在早期釋放，后期逐漸減少。

　　三、鋁酸鹽水泥

　　鋁酸鹽水泥早期強度高，凝結硬化快，具有快硬、早強的特點，水化熱高，放熱快且放熱量集中，同時具有很強的抗硫酸鹽腐蝕作用和較高的耐熱性，但抗堿性差。

　　鋁酸鹽水泥可用于配制不定型耐火材料;與耐火粗細集料(如鉻鐵礦等)可制成耐高溫的耐熱混凝土; 鋁酸鹽水泥不宜用于大體積混凝土工程;不能用于與堿溶液接觸的工程; 不能蒸汽養護，不宜在高溫季節施工。

　　四、白色和彩色硅酸鹽水泥：

　　白色硅酸鹽水泥以硅酸鈣為主要成分、氧化鐵含量很小的白色硅酸鹽水泥熟料，加入適量石膏和標準規定的混合材料，代號P.W。 白色硅酸鹽水泥的性質與普通硅酸鹽水泥相同。白色硅酸鹽水泥分32.5、42.5和52.5三個強度等級。初凝時間不得早于45min，終凝時間不得遲于10h。

　　白色硅酸鹽水泥熟料、石膏和耐堿性礦物顏料(氧化鐵、氧化錳、氧化鉻等)共同磨細，可制成彩色硅酸鹽水泥，但耐堿性礦物顏料不能對水泥起有害作用。

　　五、硫鋁酸鹽水泥 ：

　　硫鋁酸鹽水泥分為快硬硫鋁酸鹽水泥(R.SAC)、低堿度硫鋁酸鹽水泥(L.SAC)和自應力硫鋁酸鹽水泥(S.SAC)。快硬硫鋁酸鹽水泥以3d抗壓強度劃分為42.5、52.5、62.5和72.5四個強度等級。其初凝時間不得早于25min，終凝時間不得遲于3h。

　　硫鋁酸鹽水泥具有快凝、早強、不收縮的特點，宜用于配制早強、抗滲和抗硫酸鹽侵蝕等混凝土，適用于漿錨、噴錨支護、搶修、抗硫酸鹽腐蝕、海洋建筑等工程。 硫鋁酸鹽水泥不宜用于高溫施工及處于高溫環境的工程。

　　六、膨脹水泥和自應力水泥

　　1、 膨脹水泥和自應力水泥有兩種配制途徑：一種以硅酸鹽水泥為主配制，凝結較慢，俗稱硅酸鹽型;另一種以高鋁水泥為主配制，凝結較快，俗稱鋁酸鹽型。

　　2、 自應力值大于2MPa的稱為自應力水泥。

　　3、膨脹水泥適用于補償收縮混凝土，用作防滲混凝土;填灌混凝土結構或構件的接縫及管道接頭，結構的加固與修補，澆注機器底座及固結地腳螺絲等。自應力水泥適用于制作自應力鋼筋混凝土壓力管及配件。

　　七、道路硅酸鹽水泥：

　　道路硅酸鹽水泥熟料是以硅酸鈣為主要成分和較多量的鐵鋁酸鈣的硅酸鹽水泥熟料。初凝時間不得早于1.5h， 終凝時間不得遲于10h。道路硅酸鹽水泥主要用于公路路面、.機場跑道等工程結構，也可用于要求較高的工廠 地面和停車場等工程。

　　【2011】19. 鋁酸鹽水泥主要適宜的作業范圍是( )。

　　A與石灰混合使用 B高溫季節施工

　　C蒸汽養護作業 D交通干道搶修

　　答案：D

　　例題：硫鋁酸鹽水泥不宜用于( ) 。

　　A. 高溫施工

　　B. 處于高溫環境的工程

　　C. 漿錨

　　D. 海洋建筑

　　E. 噴錨支護

　　答案：AB

　　分析：硫鋁酸鹽水泥具有快凝、早強、不收縮的特點，宜用于配制早強、抗滲和抗硫酸鹽侵蝕等混凝土，適用于漿錨、噴錨支護、搶修、抗硫酸鹽腐蝕、海洋建筑等工程。 硫鋁酸鹽水泥不宜用于高溫施工及處于高溫環境的工程。
