　　橋梁工程

　　(一)橋梁的組成與分類

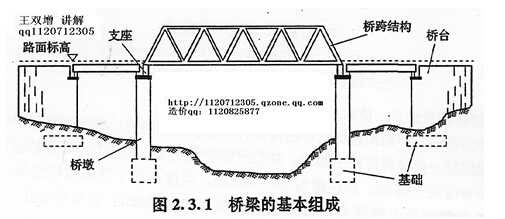

　　1.橋梁的基本組成部分 .通常可劃分為上部結構和下部結構

　　2.橋梁的分類

　　例題：根據橋梁的結構形式，橋梁可劃分為[ ]等

　　A. 梁式橋 B. 拱式橋

　　C. 下承式 D. 上承式、

　　E. 中承式

　　答案：A.B.

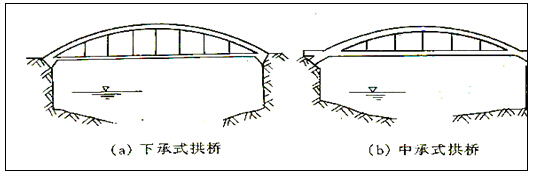

　　分析：根據橋梁的結構形式，橋梁可劃分為梁式橋、拱式橋、剛架橋、懸索橋和組合式橋。根據橋面在橋跨結構中的位置，橋梁可分為上承式、中承式和下承式橋。

　　(二)橋梁上部結構

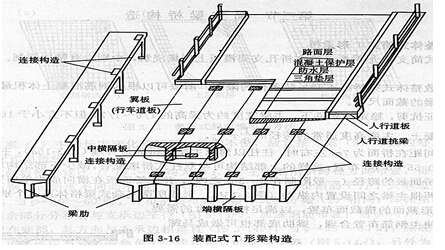

　　1.橋面構造

　　(1)橋面鋪裝及排水、防水系統。

　　1)橋面鋪裝。 橋面鋪裝的形式有：

　　①水泥混凝土或瀝青混凝土鋪裝。

　　②防水混凝土鋪裝。 為使鋪裝層具有足夠的強度和良好的整體性(亦能起聯系各主梁共同受力的作用)，一般宜在混凝土中鋪設直徑為4～6mm的鋼筋網。

　　2)橋面縱橫坡。 橋面的橫坡，一般采用1.5%-3%。通常是在橋面板頂面鋪設混凝土三角墊層來構成;對于板梁或就地澆筑的肋梁橋，為了節省鋪裝材料，并減輕重力，可將橫坡直接設在墩臺頂部而做成傾斜的橋面板;在比較寬的橋梁中，用三角墊層設置橫坡將使混凝土用量與恒載重量增加過多，在此情況下可直接將行車道板做成雙向傾斜的橫坡 ，但這樣會使主梁的構造和施工稍趨復雜。

　　3)橋面排水和防水設施。

　　①橋面排水。

　　②防水層。 橋面防水層設置在橋面鋪裝層下面 。

　　(2)伸縮縫。

　　1)為滿足橋面變形的要求，通常在兩梁端之間、梁端與橋臺之間或橋梁的鉸接位置上設置伸縮縫。 在設置伸縮縫處，欄桿與橋面鋪裝都要斷開。

　　2)伸縮縫的類型。

　　①鍍鋅薄鋼板伸縮縫。 目前在中小跨徑的裝配式簡支梁橋上 。

　　②鋼伸縮縫。 鋼伸縮縫也易于在斜橋上使用。只有在溫差較大的地區或跨徑較大的橋梁上才采用。當跨徑很大時，一方面要加厚鋼板，另一方面需要采用更完善的梳形鋼板伸縮縫。

　　③橡膠伸縮縫。在變形量較大的大跨度橋上，可以采用橡膠和鋼板組合的伸縮縫。

　　(3)人行道、欄桿、燈柱。 其中數據偶爾會考到。

　　2009考題14.對較寬的橋梁，可直接將其行車道板做成雙向傾斜的橫坡，與設置三角墊層的做法相比，這種做法會( )。

　　A.增加混凝土用量 B.增加施工的復雜性

　　C.增加橋面恒載 D.簡化主梁構造

　　答案： B

　　分析：橋面的橫坡，通常是在橋面板頂面鋪設混凝土三角墊層來構成。對較寬的橋梁，可直接將其行車道板做成雙向傾斜的橫坡，與設置三角墊層的做法相比，這種做法會增加施工的復雜性.

　　2007年考題8.溫差較大的地區且跨徑較大的橋梁上應選用( )。

　　A.鍍鋅薄鋼板伸縮縫

　　B.U型鋼板伸縮縫

　　C.梳型鋼板伸縮縫

　　D.橡膠伸縮縫

　　答案：C

　　2007年考題63.在橋面鋪裝混凝土中鋪設φ4～6mm鋼筋網，其作用是( )。

　　A.提高橋面鋪裝層的剛度

　　B.提高橋面鋪裝層的強度

　　C.提高橋面鋪裝層的耐磨耗性

　　D.提高橋面鋪裝層的整體性

　　E.聯系各主梁共同受力

　　答案：B,D,E

　　2008考題63.為滿足橋面變形要求，伸縮縫通常設置在(　)。

　　A.兩梁端之間 B.每隔50m處

　　C.梁端與橋臺之間 D.橋梁的鉸接處

　　E.每隔70m處

　　答案：ACD

　　2006題、不設人行道的橋面上，其兩邊所設安全帶的寬度應( )。

　　A.不小于2.0米 B.不小于1.0米

　　C.不小于0.75米 D.不小于0.25米

　　答案：D

　　2.承載結構

　　(1)梁式橋。 梁式橋可分為簡支梁式橋、連續梁式橋、懸臂梁橋。

　　1)簡支梁式橋。

　　①簡支板橋。預應力混凝土空心板的跨徑范圍為8～l6m。

　　②肋梁式簡支梁橋(簡稱簡支梁橋)。簡支梁橋主要用于中等跨度的橋梁。 跨徑在20～50m時，多采用預應力混凝土簡支梁橋。

　　③箱形簡支梁橋。尤其適用于橋面較寬的預應力混凝土橋梁結構和跨度較大的斜交橋和彎橋。

　　2)連續梁式橋和懸臂梁式橋。

　　【2011】14. 當橋梁跨徑在8~16m時，簡支板橋一般采用( )。

　　A.鋼筋混凝土實心板橋

　　B.鋼筋混凝土空心傾斜預制板橋

　　C. 預應力混凝土空心預制板橋

　　D.預應力混凝土實心預制板橋

　　答案： C

　　(2)拱式橋。拱式橋在豎向荷載作用下，兩拱腳處不僅產生豎向反力，還產生水平反力(推力)。 因此拱式橋對地基要求很高，適建于地質和地基條件良好的橋址。

　　拱橋按其結構體系分為：

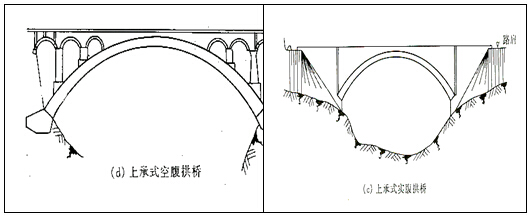

　　1)簡單體系拱橋。

　　2)組合體系拱橋。可分為桁架拱橋、剛架拱橋、桁式組合拱橋和拱式組合體系橋等四大類。 拱式組合體系橋可做成有推力和無推力兩種形式，無推力的拱式組合體系橋常稱為系桿拱橋，一般由拱肋、吊桿(或立柱)、系桿、橫向聯結系和橋面系等組成 。

　　【2010考題】64.橋梁中的組合體系拱橋，按構造方式和受力特點可以分為( )。

　　A.梁拱組合橋

　　B.桁架拱橋

　　C.剛架拱橋

　　D.桁式組合拱橋

　　E.拱式組合體系橋

　　答案：BCDE

　　分析：1、組合體系拱橋一般由拱和梁、桁架或剛架等兩種以上的基本結構體系組合而成，拱橋的傳力結構與主拱共同承受荷載。

　　2、根據構造方式及受力特點，組合體系拱橋可分為桁架拱橋、剛架拱橋、桁式組合拱橋和拱式組合體系橋等四大類。

　　2009考題64.無推力的拱式組合體系橋的組成部分，一般有( )。

　　A.拱肋 B.剛架拱片

　　C.吊桿和系桿 D.橫向聯結系

　　E.加梗肋

　　答案：A ，C，D

　　分析：組合體系拱橋一般由拱和梁、桁架或剛架等兩種以上的基本結構體系組合而成，拱橋的傳力結構與主拱共同承受荷載。根據構造方式及受力特點，組合體系拱橋可分為桁架拱橋、剛架拱橋、桁式組合拱橋和拱式組合體系橋等四大類。

　　拱式組合體系橋可做成有推力和無推力兩種形式，也可以做成上承式、中承式或下承式三種形式。

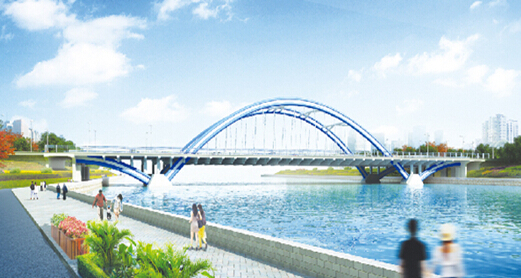

　　一般無推力中、下承式的拱式組合體系橋使用較多，無推力的拱式組合體系橋常稱為系桿拱橋，一般由拱肋、吊桿(或立柱)、系桿、橫向聯結系和橋面系等組成，根據拱肋和系桿(梁)相對剛度的大小，可劃分為柔性系桿剛性拱、剛性系桿柔性拱和剛性系桿剛性拱三種體系。目前出現的大跨徑系桿拱橋大多采用鋼筋混凝土或鋼管混凝土結構，除單跨外，更多的是三跨飛燕式。

　　【例題】.設計合理的拱式橋的拱主要承受[ ]

　　A、拱軸壓力 B、拱截面內彎矩

　　C、拱截面剪力 D、拱軸張力

　　答案;A

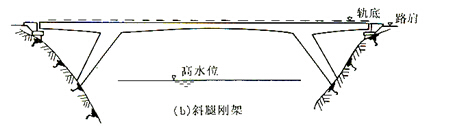

　　(3)剛架橋。

　　例題.剛架橋按照其靜力結構體系可分為[ ]的剛架橋。

　　A、單跨 B、多跨

　　C、鉸支承 D、固端支承

　　E、柔性支承

　　答案;A、B

　　(4)懸索橋。

　　(5)組合式橋。

　　3.橋梁支座 ：自習
