　第二章 工程構造

　　第一節 工業與民用建筑工程的分類、組成及構造

　　建筑是根據人們物質生活和精神生活的要求，為滿足各種不同的社會過程的需要而建造的有組織的內部和外部的空間環境。建筑一般包括建筑物和構筑物，滿足功臺邑要求并提供活動空間和場所的建筑稱為建筑物，是供人們生活、學習、工作、居住，以及從事生產和文化活動的房屋，如工廠、住宅、學校、影劇院等;僅滿足功能要求的建筑稱為構筑物，如水塔、紀念碑等。

　　建筑物按使用性質分為生產性建筑和民用建筑(非生產性建筑)。

　　生產性建筑包括工業建筑和農業建筑。工業建筑是指供人們從事各類工業生產的房屋。包括各類生產用房和為生產服務的附屬用房，如生產車間、輔助車間、動力車間、倉儲建筑等。農業建筑是供人們從事農、牧業生產和加工用的房屋，如種子庫、畜禽飼養場、糧食與飼料加工站、拖拉機站等。

　　民用建筑是供人們工作、學習、生活、居住和從事各種政治、經濟、文化活動的房屋，包括居住建筑和公共建筑兩大部分。

　　一、工業與民用建筑工程的分類及應用

　　(一)工業建筑分類

　　1.按廠房層數分

　　(1)單層廠房。指層數僅為一層的工業廠房，適用于有大型機器設備或有重型起重運輸設備的廠房。

　　(2)多層廠房。指層數在二層以上的廠房，常用的層數為2-6層，適用于生產設備及產品較輕，可沿垂直方向組織生產的廠房，如食品、電子精密儀器工業等用 r房。

　　(3)混合層數廠房。同一廠房內既有單層又有多層的廠房稱為混合層數的廠房，多用于化學工業、熱電站的主廠房等。

　　2.按工業建筑用途分

　　(1)生產廠房。指進行產品的備料、加工、裝配等主要工藝流程的廠房，如機械制造廠中有鑄工車間、電鍍車間、熱處理車間、機械加工車間和裝配車間等。

　　(2)生產輔助廠房。指為生產廠房服務的廠房，如機械制造廠房的修理車間、工具車間等。

　　(3)動力用廠房。指為生產提供動力源的廠房，如發電站、變電所、鍋爐房等。

　　(4)倉儲建筑。貯存原材料、半成品、成品的房屋(一般稱倉庫)。

　　(5)倉儲用建筑。管理、儲存及檢修交通運輸工具的房屋，如汽車庫、機車庫、起重車庫、消防車庫等。

　　(6)其他建筑。如水泵房、污水處理建筑等。

　　3.按主要承重結構的形式分

　　(1)排架結構型。排架結構型是將廠房承重柱的柱頂與屋架或屋面梁作鉸接連接，而柱下端則嵌固于基礎中，構成平面排架，各平面排架再經縱向結構構件連接組成為一個空間結構。它是目前單層廠房中最基本、應用最普遍的結構形式。

　　根據承重結構類型，又可以分為鋼筋混凝土柱廠房、鋼結構廠房兩種。鋼筋混凝土柱廠房的承重柱可選用鋼筋混凝土柱，也可采用鋼與鋼筋混凝土組合的混合型柱等。屋面結構可選用鋼筋混凝土屋架或屋面梁、預應力混凝土屋架或屋面梁，一般柱距為6～12m，跨度為12～30m時采用。鋼結構廠房是采用鋼柱、鋼屋架作為廠房的承重結構，跨度和柱距布置比較靈活。

　　(2)剛架結構型。剛架結構的基本特點是柱和屋架合并為同一個剛性構件。柱與基礎的連接通常為鉸接，如吊車噸位較大，也可做成剛接。一般重型單層廠房多采用剛架結構。

　　一般常采用預制裝配式鋼筋混凝土剛架、預應力混凝土剛架或鋼剛架。鋼筋混凝土剛架常用于跨度不大于18m，一般檐高不超過10m，無吊車或吊重10t以下的車間。鋼筋混凝土剛架與鋼筋混凝土排架相比，可節約鋼材約10%，混凝土約30%0在鋼結構中，門式剛架結構應用較多，與普通鋼結構相比，門式剛架結構的橫截面尺寸較小，可以有效地利用建筑空間，降低房屋的高度，建筑造型美觀。門式剛架的剛度較好，自重輕，橫梁與柱可以組裝，為制作、運輸、安裝提供了有利條件。門式剛架用鋼量僅為普通鋼屋架用鋼量的1/5～1/10，是一種經濟可靠的結構形式。門式剛架結構按截面形式分為變截面與等截面兩種類型，變截面與等截面相比，前者可以適應彎矩變化，節約材料，但在構造連接及加工制造方面不如等截面方便，故當剛架跨度較大或房屋較高時才設計成變截面。門式剛架結構適用于輕型廠房、物流中心等。

　　(3)空間結構型。空間結構型是一種屋面體系為空間結構的結構體系。這種結構體系充分發揮了建筑材料的強度潛力，使結構由單向受力的平面結構，成為能多向受力的空間結構體系，提高了結構的穩定性。一般常見的有膜結構、網架結構、薄殼結構、懸索結構等。

　　4.按車間生產狀況分

　　(1)冷加工車間。這類車間是指在常溫狀態下，加工非燃燒物質和材料的生產車間，如機械制造類的金工車間、修理車間等。

　　(2)熱加工車間。這類車間是指在高溫和熔化狀態下，加工非燃燒的物質和材料的生產車間，如機械制造類的鑄造、鍛壓、熱處理等車間。

　　(3)恒溫濕車間。這類車間是指產品生產需要在穩定的溫、濕度下進行的車間，如精密儀器、紡織等車間。

　　(4)潔凈車間。產品生產需要在空氣凈化、無塵甚至無菌的條件下進行，如藥品、集成電路車間等。

　　(5)其他特種狀況的車間。有的產品生產對環境有特殊的需要，如防放射性物質、防電磁波干擾等車間。

　　(二)民用建筑分類

　　1.按建筑物的層數和高度分

　　根據《民用建筑設計通則》GB 50352，民用建筑按層數與高度分類如下：

　　(1)住宅建筑按層數分類：1～3為低層住宅，4～6層為多層住宅，7～9層為中高層住宅，10層及以上為高層住宅。

　　(2)除住宅建筑之外的民用建筑高度不大于24m者為單層和多層建筑，大于24m者為高層建筑(不包括建筑高度大于24m的單層公共建筑)o

　　(3)建筑高度大于100m的民用建筑為超高層建筑。 2.按建筑的耐久年限分

　　(1)一級建筑：耐久年限為100年以上，適用于重要的建筑和高層建筑。 (2)二級建筑：耐久年限為50---100年，適用于一般性建筑。

　　(3)三級建筑：，耐久年限為25～50年，適用于次要的建筑。 (4)四級建筑：耐久年限為15年以下，適用于臨時性建筑。 3.按建筑物的承重結構材料分

　　(1)木結構。木結構是單純由木材或主要由木材承受荷載的結構，通過各種金屬連接件或榫卯手段進行連接和固定。這種結構因?yàn)槭怯商烊徊牧辖M成，受著材料本身?xiàng)l件的限制，因而木結構多用在民用和中小型工業廠房的屋蓋中。木屋蓋結構包括木屋架、支撐系統、吊頂、掛瓦條及屋面板等。

　　(2)磚木結構。建筑物的主要承重構件用磚木做成，其中豎向承重構件的墻體、柱子采用磚砌，水平承重構件的樓板、屋架采用木材。由于力學工程與工程強度的限制，一般磚木結構適用于低層建筑(1～3層)o這種結構建造簡單，材料容易準備，費用較低。 (3)磚混結構。磚混結構是指建筑物中豎向承重結構的墻、柱等采用磚或者砌塊砌筑，橫向承重的梁、樓板、屋面板等采用鋼筋混凝土結構。磚混結構是以小部分鋼筋混凝土及大部分磚墻承重的結構，適合開間進深較小、房間面積小、多層或低層的建筑。

　　(4)鋼筋混凝土結構。由鋼筋和混凝土兩種材料結合成整體共同受力的工程結構。鋼筋混凝土結構的主要承重構件，如梁、板、柱采用鋼筋混凝土材料，而非承重墻用磚砌或其他輕質材料做成。

　　(5)鋼結構。主要承重構件均用鋼材構成。鋼材的特點是強度高、自重輕、整體剛性好、變形能力強，抗震性能好，適用于建造大跨度和超高、超重型的建筑物。

　　(6)型鋼混凝土組合結構：是把型鋼埋人鋼筋混凝土中的一種獨立的結構形式。型鋼、鋼筋、混凝土三者結合使型鋼混凝土結構具備了比傳統的鋼筋混凝土結構承載力大、剛度大、抗震性能好的優點。與鋼結構相比，具有防火性能好，結構局部和整體穩定性好，節省鋼材的優點。型鋼混凝土組合結構應用于大型結構中，力求截面最小化，承載力最大，可節約空間，但是造價比較高。

　　4.按施工方法分

　　(1)現澆、現砌式。房屋的主要承重構件均在現場砌筑和澆筑而成。

　　(2)部分現砌、部分裝配式。房屋的墻體采用現場砌筑，而樓板、樓梯、屋面板均采用預制構件。

　　(3)部分現澆、部分裝配式。內墻采用現澆鋼筋混凝土墻體，而外墻、樓板及屋面均

　　采用預制構件。

　　(4)全裝配式。房屋的主要承重構件，如墻體、樓板、樓梯、屋面板等均為預制構件，在施工現場組裝在一起。

　　5.按承重體系分

　　(1)混合結構體系。混合結構房屋一般是指樓蓋和屋蓋采用鋼筋混凝土或鋼木結構，而墻和柱采用砌體結構建造的房屋，大多用在住宅、辦公樓、教學樓建筑中。因?yàn)槠鲶w的抗壓強度高而抗拉強度很低，所以住宅建筑最適合采用混合結構，一般在6層以下。混合結構不宜建造大空間的房屋。混合結構根據承重墻所在的位置，劃分為縱墻承重和橫墻承重兩種方案。縱墻承重方案的特點是樓板支承于梁上，梁把荷載傳遞給縱墻。橫墻的設置主要是為了滿足房屋剛度和整體性的要求，其優點是房屋的開間相對大些，使用靈活。橫墻承重方案的主要特點是樓板直接支承在橫墻上，橫墻是主要承重墻，其優點是房屋的橫向剛度大，整體性好，但平面使用靈活性差。

　　(2)框架結構體系。框架結構是利用梁、柱組成的縱、橫兩個方向的框架形成的結構體系，同時承受豎向荷載和水平荷載，其主要優點是建筑平面布置靈活，可形成較大的建筑空間，建筑立面處理也比較方便;主要缺點是側向剛度較小，當層數較多時，會產生較大的側移，易引起非結構性構件(如隔墻、裝飾等)破壞，而影響使用。在非地震區，框架結構一般不超過15層。

　　(3)剪力墻體系。剪力墻體系是利用建筑物的墻體(內墻和外墻)來抵抗水平力。因?yàn)榧袅瘸惺艽怪焙奢d，也承受水平荷載。對高層建筑主要荷載為水平荷載，墻體既受剪又受彎，所以稱剪力墻。剪力墻一般為鋼筋混凝土墻，厚度不小于140mm，剪力墻的間距一般為3 -8m，適用于小開間的住宅和旅館等，一般在30m高度范圍內都適用。剪力墻結構的優點是側向剛度大，水平荷載作用下側移小;缺點是間距小，結構建筑平面布置不靈活，不適用于大空間的公共建筑，另外結構自重也較大。

　　(4)框架一剪力墻結構體系。框架一剪力墻結構是在框架結構中設置適當剪力墻的結構，具有框架結構平面布置靈活，有較大空間的優點，又具有側向剛度較大的優點。框架一剪力墻結構中，剪力墻主要承受水平荷載，豎向荷載主要由框架承擔。框架一剪力墻結構一般宜用于10--20層的建筑。

　　橫向剪力墻宜均勻?qū)ΨQ布置在建筑物端部附近、平面形狀變化處。’縱向剪力墻宜布置在房屋兩端附近。在水平荷載的作用下，剪力墻好比固定于基礎上的懸臂梁，其變形為彎曲型變形，框架為剪切型變形。框架與剪力墻通過樓蓋聯系在一起，并通過樓蓋的水平剛度使兩者具有共同的變形。一般情況下，整個建筑的全部剪力墻至少承受80%的水平荷載。

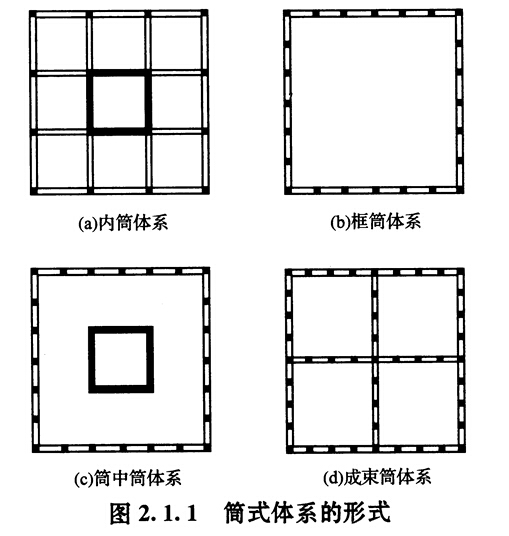

　　(5)筒體結構體系。在高層建筑中，特別是超高層建筑中，水平荷載愈來愈大，起著控制作用，簡體結構是抵抗水平荷載最有效的結構體系。它的受力特點是，整個建筑猶如一個固定于基礎上的封閉空心的筒式懸臂梁來抵抗水平力。筒體結構可分為框架一核心筒結構、筒中筒和多筒結構等，見圖2.1.10框筒結構一般在中央布置剪力墻薄壁筒，承受大部分水平力，周邊布置大柱距的稀柱框架，其受力特點類似于框架一剪力墻結構，也有把多個筒體布置在結構的端部，中部為框架的框筒結構。筒中筒結構的內筒一般由電梯間、樓梯間組成。內筒與外筒由樓蓋連接成整體，共同抵抗水平荷載及豎向荷載。這種結構體系適用于30 ---50層的房屋。多筒結構是將多個筒組合在一起，使結構具有更大的抵抗水平荷載的能力。

　　(6)桁架結構體系。桁架是由桿件組成的結構體系。在進行內力分析時，節點一般假定為鉸節點，當荷載作用在節點上時，桿件只有軸向力，其材料的強度可得到充分發揮。桁架結構的優點是利用截面較小的桿件組成截面較大的構件。

　　屋架的弦桿外形和腹桿布置對屋架內力變化規律起決定性作用。同樣高跨比的屋架，當上下弦成三角形時，弦桿內力最大;當上弦節點在拱形線上時，弦桿內力最小。屋架的高跨比一般為1/6～1/8較為合理。一般屋架為平面結構，平面外剛度非常弱。在制作運輸安裝過程中，大跨屋架必須進行吊裝驗算。

　　(7)網架結構體系。網架是由許多桿件按照一定規律組成的網狀結構。網架結構可分為平板網架和曲面網架。它改變了平面桁架的受力狀態，是高次超靜定的空間結構。平板網架采用較多，其優點是：空間受力體系，桿件主要承受軸向力，受力合理，節約材料，整體性能好，剛度大，抗震性能好。桿件類型較少，適于工業化生產。

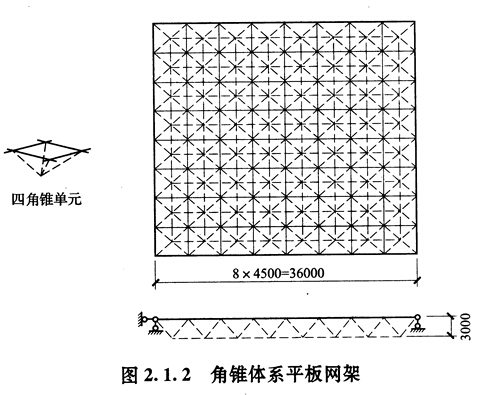

　　平板網架可分為交叉桁架體系和角錐體系兩類。角錐體系受力更為合理，剛度更大，見圖2.1.20

　　網架的高度主要取決于跨度，網架尺寸應與網架高度配合決定，腹桿的角度以450為宜。網架的高度與短跨之比一般為1/15左右。網架桿件一般采用鋼管，節點一般采用球節點。網架制作精度要求高，安裝方法可分為高空拼裝和整體安裝兩類。

　　(8)拱式結構體系。拱是一種有推力的結構，其主要內力是軸向壓力，因此可利用抗壓性能良好的混凝土建造大跨度的拱式結構。、由于拱式結構受力合理，在建筑和橋梁中被廣泛應用，適用于體育館、展覽館等建筑中。

　　(9)懸索結構體系。懸索結構是比較理想的大跨度結構形式之一。目前，懸索屋蓋結構的跨度已達160m，主要用于體育館、展覽館中。懸索結構的主要承重構件是受拉的鋼索，鋼索用高強度鋼絞線或鋼絲繩制成。

　　懸索結構包括三部分：索網、邊緣構件和下部支承結構。

　　索的拉力取決于跨中的垂度，垂度越小拉力越大。索的垂度一般為跨度的1/300索 的合理軸線形狀隨荷載的作用方式而變化。

　　懸索結構可分為單曲面與雙曲面兩類。單曲拉索體系構造簡單，屋面穩定性差;雙曲 拉索體系由承重索和穩定索組成，支承結構可以有很多種，如框架j拱等。

　　(10)薄壁空間結構體系。薄壁空間結構也稱殼體結構，其厚度比其他尺寸(如跨度) 小得多，所以稱薄壁，屬于空間受力結構，主要承受曲面內的軸向壓力，彎矩很小。它的 受力比較合理，材料強度能得到充分利用。薄殼常用于大跨度的屋蓋結構，如展覽館、俱 樂部、飛機庫等。薄殼結構多采用現澆鋼筋混凝土，費模板、費工時。薄壁空間結構的曲 面形式很多，下面主要介紹筒殼和雙曲殼這兩種形式。

　　①筒殼：一般由殼板、邊梁和橫隔三部分組成。筒殼的空間工作是由這三部分結構協 同完成的。它的跨度在30m以內是有利的。當跨度再大時，宜采用雙曲薄殼。

　　②雙曲殼：適用于大空間大跨度的建筑。雙曲殼又分為圓頂殼、雙曲扁殼和雙曲拋物 面殼。目前圓頂?shù)闹睆揭堰_(dá)二百多米。圓頂結構可用在大型公共建筑中，如天文館、展覽 館的屋蓋。圓頂結構由殼面、支座環組成，通過支座環支于垂直構件上，殼面主要承受壓 力，支座環承受拉力。

　　民用建筑構造

　　建筑物一般都由基礎、墻或柱、樓梯、屋頂和門窗等六大部分組成。這些構件處在不 同的部位，發揮各自的作用。建筑物還有一些附屬部分，如陽臺、雨篷、散水、勒腳、防 潮層等，有的還有特殊要求，如樓層之間要設置電梯、自動扶梯或坡道等。

　　(一)地基

　　1.地基與基礎的關系

　　基礎是將結構所承受的各種作用傳遞到地基上的結構組成部分。基礎是建筑物的一個 組成部分，承受建筑物的全部荷載，并將其傳給地基。地基是指支承基礎的土體或巖體，

　　承受由基礎傳來的建筑物的荷載，地基不是建筑物的組成部分。地基基礎的設計使用年限不應小于建筑結構的設計使用年限。

　　2.地基的分類

　　.地基分為天然地基和人工地基兩大類。天然地基是指天然土層具有足夠的承載能力，不需經過人工加固便可作為建筑的承載層，如巖土、砂土、黏土等。人工地基是指天然土層的承載力不能滿足荷載要求，經過人工處理的土層。

　　3.人工地基處理方法及應用

　　人工地基處理的方法主要有：壓實法、換土法、化學處理法、打樁法等。天然地基施工簡單、造價較低，而人工地基比天然地基施工復雜，造價也高。因此在一般情況下，應盡量采用天然地基。

　　(1)壓實法：地基土是由土壤顆粒、水、空氣三部分組成。當土壤中水及空氣含量過大時，土壤的承載力就低，且壓縮變形量也大。含水量大、密實性差的地基土，可預先人工加壓，排走一定量的空氣和水，使土壤板結，提高地基土的承載力。這種方法不消耗建筑材料，較為經濟，，但收效較慢。

　　(2)換土法：當?shù)鼗纳媳韺硬糠譃槌休d能力低的軟弱土(如淤泥、雜土)時，可將軟弱土層全部挖走，換成堅硬土(或墊上砂、碎石，或墊上按一定比較配制的砂石混合體)，這種方法稱為換土法。換土法處理的地基強度高，見效快，但成本較大。

　　(3)化學處理法：對局部地基強度不足的在建建筑物或已建建筑物，可以采用注入化學物質，促使土壤板結，提高地基承載力。

　　(4)打樁法：是將鋼筋混凝土樁打人或灌注入土中，由樁和樁間土層一起組成復合地基，從而提高地基的承載力。

　　(二)基礎

　　1.基礎類型

　　基礎的類型與建筑物上部結構形式、荷載大小、地基的承載能力、地基上的地質、水文情況、材料性能等因素有關。

　　基礎按受力特點及材料性能可分為剛性基礎和柔性基礎;按構造的方式可分為條形基礎、獨立基礎、片筏基礎、箱形基礎、樁基礎等。

　　(1)按材料及受力特點分類。

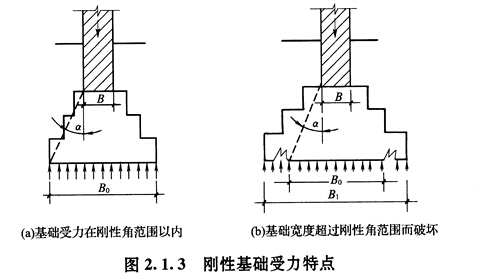

　　1)剛性基礎。剛性基礎所用的材料如磚、石、混凝土等，抗壓強度較高，但抗拉及抗剪強度偏低。用此類材料建造的基礎，應保證其基底只受壓，不受拉。由于受地耐力的影響，基底應比基頂墻(柱)寬些。根據材料受力的特點，不同材料構成的基礎，其傳遞壓力的角度也不相同。剛性基礎中壓力分角口稱為剛性角.o在設計中，應盡力使基礎大放腳與基礎材料的剛性角相一致，以確保基礎底面不產生拉應力，最大限度地節約基礎材料。受剛性角限制的基礎稱為剛性基礎，構造上通過限制剛性基礎寬高比來滿足剛性角的要求，如圖2.1.30

　　①磚基礎。磚基礎具有就地取材、價格較低、設施簡單的特點，在干燥和溫暖的地區應用很廣。磚基礎的剖面為階梯形，稱為放腳。每一階梯挑出的長度為磚長的1/40為保證基礎外挑部分在基底反力作用下不致發生破壞，大放腳的砌法有兩皮一收和二一間隔收兩種。在相同底寬的情況下，二一間隔收可減少基礎高度，但為了保證基礎的強度，底層

　　需要用兩皮一收砌筑。由于磚基礎的強度及抗凍性較差，因此對砂漿與磚的強度等級，根據施工地區的潮濕程度和寒冷程度有不同的要求。

　　②灰土基礎。灰土基礎即灰土墊層，是由石灰或粉煤灰與黏土加適量的水拌和經夯實而成的，灰與土的體積比為2:8或3：70灰土每層需鋪22～25cm，夯至15cm為一步。3層以下建筑灰土可做兩步，3層以上建筑可做三步。由于灰土基礎抗凍、耐水性臺邑差，所以灰土基礎適用于地下水位較低的地區，并與其他材料基礎共用，充當基礎墊層。

　　③三合土基礎。三合土基礎是由石灰、砂、骨料(碎石或碎磚)按體積比1: 2:4或1:3：6加水拌和夯實而成，每層虛鋪22cm，夯至15 cmo三合土基礎寬不應小于600mm，高不小于300mm，三合土基礎一般多用于地下水位較低的4層以下的民用建筑工程中。

　　④毛石基礎。毛石基礎由強度較高而未風化的毛石和砂漿砌筑而成，具有抗壓強度高、抗凍、耐水、經濟等特點。毛石基礎的斷面尺寸多為階梯形，并常與磚基礎共用，用作磚基礎的底層。為了保證鎖結力，每一階梯宜用3排或3排以上的毛石砌筑。由于毛石尺寸較大，毛石基礎的寬度及臺階高度不應小于400mmo

　　⑤混凝土基礎。混凝土基礎具有堅固、耐久、剛性角大，可根據需要任意改變形狀的特點，常用于地下水位高，受冰凍影響的建筑物。混凝土基礎臺階寬高比為1:1～1：1.5，實際使用時可把基礎斷面做成錐形或階梯形。

　　⑥毛石混凝土基礎。在混凝土基礎中加入粒徑不超過300mm的毛石，且毛石體積不超過總體積的20%-30%，稱為毛石混凝土基礎。毛石混凝土基礎階梯高度一般不得小于300mmo如基礎體積較大，為了節約混凝土用量，在澆灌混凝土?xí)r，可摻人毛石，做成毛石混凝土基礎。

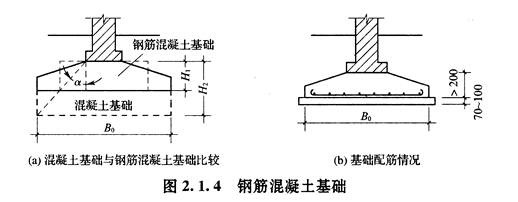

　　2)柔性基礎。鑒于剛性基礎受其剛性角的限制，要想獲得較大的基底寬度，相應的基礎埋深也應加大，這顯然會增加材料消耗和挖方量，也會影響施工工期。在混凝土基礎底部配置受力鋼筋，利用鋼筋抗拉，這樣基礎可以承受彎矩，也就不受剛性角的限制，所以鋼筋混凝土基礎也稱為柔性基礎。在相同條件下，采用鋼筋混凝土基礎比混凝土基礎可節省大量的混凝土材料和挖土工程量，見圖2.1.40

　　鋼筋混凝土基礎斷面可做成錐形，最薄處高度不小于200mm;也可做成階梯形，每踏步高300～500mmo通常情況下，鋼筋混凝土基礎下面設有素混凝土墊層，厚度100mm左右;無墊層時，鋼筋保護層為70mm，以保護受力鋼筋不受銹蝕。

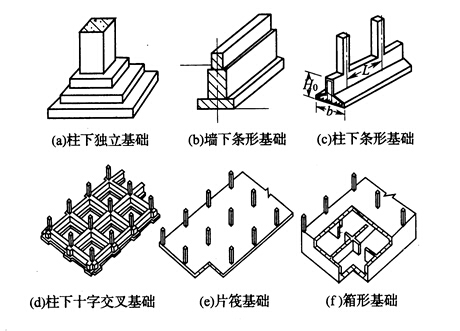

　　(2)按基礎的構造形式分類。 1)獨立基礎(單獨基礎)o ①柱下單獨基礎。單獨基礎是柱子基礎的主要類型，所用材料根據柱的材料和荷載大

　　小而定，常采用磚、石、混凝土和鋼筋混凝土等。

　　現澆柱下鋼筋混凝土基礎的截面可做成階梯形或錐形，預制柱下的基礎一般做成杯形基礎，等柱子插入杯口后，一將柱子臨時支撐，然后用細石混凝土將柱周圍的縫隙填實。 ②墻下單獨基礎。墻下單獨基礎是當上層土質松軟，而在不深處有較好的土層時，為了節約基礎材料和減少開挖土方量而采用的一種基礎形式。磚墻砌在單獨基礎上邊的鋼筋混凝土地梁上，地梁的跨度一般為3～5m。

　　2)條形基礎。條形基礎是指基礎長度遠大于其寬度的一種基礎形式，按上部結構形式，可分為墻下條形基礎和柱下條形基礎。

　　①墻下條形基礎。條形基礎是承重墻基礎的主要形式，常用磚、毛石、三合土或灰土建造。當上部結構荷載較大而土質較差時，可采用鋼筋混凝土建造，墻下鋼筋混凝土條形基礎一般做成無肋式;如地基在水平方向上壓縮性不均勻，為了增加基礎的整體性，減少不均勻沉降，也可做成肋式的條形基礎。

　　②柱下鋼筋混凝土條形基礎。當?shù)鼗浫醵奢d較大時，采用柱下單獨基礎，底面積必然很大，因而互相接近。為增強基礎的整體性并方便施工、節約造價，可將同一排的柱基礎連通做成鋼混凝土條形基礎。

　　3)柱下十字交叉基礎。荷載較大的高層建筑，如果土質軟弱，為了增強基礎的整體剛度，減少不均勻沉降，可以沿柱網縱橫方向設置鋼筋混凝土條形基礎，形成十字交叉基礎。

　　4)片筏基礎。如果地基基礎軟弱而荷載又很大，采用十字基礎仍不能滿足要求或相鄰基槽距離很小時，可用鋼筋混凝土做成混凝土的片筏基礎。片筏基礎按構造不同可分為平板式和梁板式兩類。平板式又分為兩類：一類是在底板上做梁，柱子支承在梁上;另一類是將梁放在底板的下方，底板上面平整，可作建筑物底層底面。

　　5)箱形基礎。為了使基礎具有更大剛度，大大減少建筑物的相對彎矩，可將基礎做

　　成由頂板、底板及若干縱橫隔墻組成的箱形基礎，是筏片基礎的進一步發展。箱形基礎一 ，

　　般由鋼筋混凝土建造，減少了基礎底面的附加應力，因而適用于地基軟弱土層厚、荷載大和建筑面積不太大的一些重要建筑物，目前高層建筑中多采用箱形基礎。

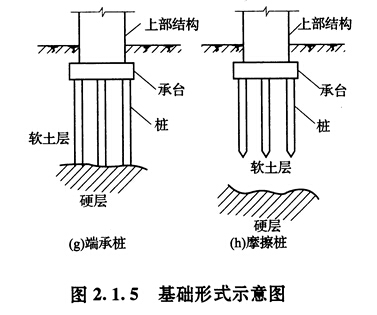

　　6)樁基礎。樁基由樁身和樁承臺組成。樁基是按設計的點位將樁身置人土中的，樁的上端灌注鋼筋混凝土承臺，承臺上接柱或墻體，使荷載均勻地傳遞給樁基。當建筑物荷載較大，地基的軟弱土層厚度在5m以上，基礎不能埋在軟弱土層內，或?qū)浫跬翆舆M(jìn)行人工處理困難和不經濟時，常采用樁基礎。采用樁基礎能節省材料，減少挖填土方工程量，改善工人的勞動條件，縮短工期。因此，近年來樁基礎采用量逐年增加。

　　樁基的種類很多，根據材料可分為木樁、鋼筋混凝土樁和鋼樁等;根據斷面形式可分為圓形樁、方形樁、環形樁、六角形樁及工字形樁等;根據施工方法可分為預制樁及灌注樁;根據荷載傳遞的方式可分為端承樁和摩擦樁，如圖2.1.5所示。

　　以上是常見的基礎形式，此外還有殼體基礎、圓環基礎、沉井基礎、沉箱基礎等其他基礎形式。 、

　　2.基礎埋深

　　從室外設計地面至基礎底面的垂直距離稱為基礎的埋深。建筑物上部荷載的大小，地基土質的好壞，地下水位的高低，土壤冰凍的深度以及新舊建筑物的相鄰交接等，都影響

　　基礎的埋深。埋深大于等于5m或埋深大于等于基礎寬度4倍的基礎稱為深基礎;埋深為0.5～5m或埋深小于基礎寬度的4倍的基礎稱為淺基礎。基礎埋深的原則是在保證安全可靠的前提下盡量淺埋，除巖石地基外，不應淺于0.5m;靠近地表的土體，1般受氣候變化的影響較大，性質不穩定，且又是生物活動、生長的場所，故一般不宜作為地基的持力層。基礎頂面應低于設計地面100mm以上，避免基礎外露，遭受外界的破壞。

　　3.地下室防潮與防水構造

　　(1)地下室及其分類。在建筑物底層以下的房間叫地下室。按功能可把地下室分為普通地下室和人防地下室兩種;按形式可把地下室分為全地下室和半地下室兩種;按材料可把地下室分為磚混結構地下室和鋼筋混凝土結構地下室。

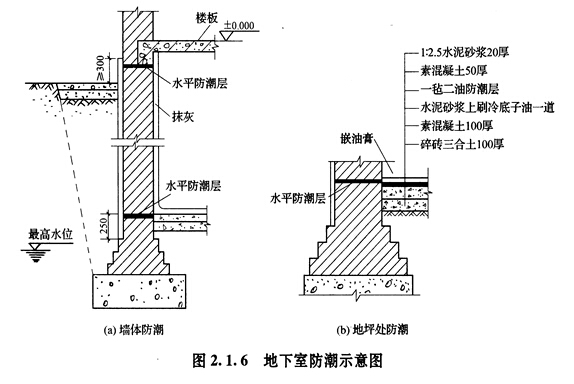

　　(2)地下室防潮。當?shù)叵率业仄何挥诔Ｄ甑叵滤灰陨蠒r(shí)，地下室需做防潮處理。

　　對于磚墻，其構造要求是：墻體必須采用水泥砂漿砌筑，灰縫要飽滿;在墻外側設垂直防潮層。其具體做法是在墻體外表面先抹一層20mm厚的水泥砂漿找平層，再涂一道冷底子油和兩道熱瀝青，然后在防潮層外側回填低滲透土壤，并逐層夯實，土層寬500mm左右，以防地面雨水或其他地表水的影響。

　　地下室的所有墻體都必須設兩道水平防潮層。一道設在地下室地坪附近，具體位置視地坪構造而定;另一道設置在室外地面散水以上150～200mm的位置，以防地下潮氣沿地下墻身或勒腳滲入室內。凡在外墻穿管、接縫等處，均應嵌入油膏填縫防潮。當?shù)叵率沂褂靡筝^高時，可在圍護結構內側涂抹防水涂料，以消除或減少潮氣滲入。見圖2.1.60

　　地下室地面主要借助混凝土材料的憎水性能來防潮，但當?shù)叵率业姆莱币筝^高時，地層應做防潮處理。一般設在墊層與地面面層之間，且與墻身水平防潮層在同一水平面上。

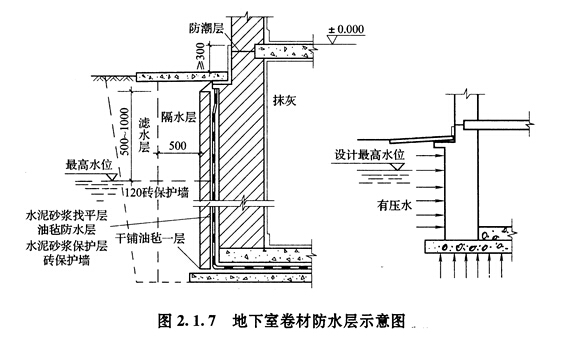

　　(3)地下室防水。當?shù)叵率业仄何挥谧罡咴O(shè)計地下水位以下時，地下室四周墻體及底板均受水壓影響，應有防水功能。

　　地下室防水可用卷材防水層，也可用加防水劑的鋼筋混凝土來防水。卷材防水層的做法是在土層上先澆混凝土墊層地板，板厚約100mm，將防水層鋪滿整個地下室，然后于防水層上抹20mm厚水泥砂漿保護層，地坪防水層應與垂直防水層搭接，同時做好接頭防水層。圖2.1.7為卷材防水層的實例。

　　(三)墻

　　在一般磚混結構房屋中，墻體是主要的承重構件。墻體的重量占建筑物總重量的 40%-45%，墻的造價占全部建筑造價的30%--40%o在其他類型的建筑中，墻體可能是 承重構件，也可能是圍護構件，所占的造價比重也較大。

　　1.墻的類型

　　墻在建筑物中主要起承重、圍護及分隔作用，按墻在建筑物中的位置、受力情況、所 用材料和構造方式不同可分不同類型。

　　根據墻在建筑物中的位置，可分為內墻、外墻、橫墻和縱墻;按受力不同，墻可分為 承重和非承重墻，建筑物內部只起分隔作用的非承重墻稱隔墻。

　　按構造方式不同，又分為實體墻、空體墻和組合墻三種類型。實體墻是由一種材料構 成，如普通磚墻、砌塊墻;空體墻也是一種材料構成，但墻內留有空格，如空斗墻、空氣 間層墻等;組合墻則由兩種以上材料組合而成的墻。

　　按所用材料不同，可分為磚墻、石墻、土墻、混凝土以及各種天然的、人工的或工業 廢料制成的砌塊墻、板材墻等。

　　墻體材料選擇時，要貫徹“因地制宜，就地取材”的方針，力求降低造價。在工業城 市中，應充分利用工業廢料。

　　(1)幾種特殊材料墻體。

　　1)現澆與預制鋼筋混凝土墻。

　　①現澆鋼筋混凝土墻身的施工工藝主要有大模板、滑升模板、小鋼模板三種，其墻身構造基本相同，內保溫的外墻由現澆混凝土主體結構、空氣層、保溫層、內面層組成。 ②預制混凝土外墻板。預制外墻板是裝配在預制或現澆框架結構上的圍護外墻，適用于一般辦公樓、旅館、醫院、教學、科研樓等民用建筑。裝配式墻體的建造構造，設計人員應根據確定的開間、進深、層高，進行全面墻板設計。

　　裝配式外墻以框架網格為單元進行劃分，可以組成三種體系，即水平劃分的橫條板體系、垂直劃分的豎條板體系和一個網格為一塊墻板的整間板體系(大開間網格分為兩塊板)，三種體系可以用于同一幢建筑。

　　2)加氣混凝土墻。加氣混凝土墻有砌塊、外墻板和隔墻板。加氣混凝土砌塊墻如無切實有效措施，不得在建筑物±o.OO以下，或長期浸水、干濕交替部位，以及受化學浸蝕的環境，制品表面經常處于80℃以上的高溫環境。

　　加氣混凝土墻可作承重墻或非承重墻，設計時應進行排塊設計，避免浪費，其砌筑方法與構造基本與砌墻類似。當外用墻時，其外表面均應做飾面保護層，在門窗洞口設鋼筋混凝土圈梁，外包保溫塊。在承重墻轉角處每隔墻高Im左右放水平拉接鋼筋，以增加抗震能力。

　　加氣混凝土墻板的布置，按建筑物結構構造特點采用三種形式：橫向布置墻板、豎向布置墻板和拼裝大板。

　　3)壓型金屬板墻。壓型金屬板材是指采用各種薄型鋼板(或其他金屬板材)，經過輥壓冷彎成型為各種斷面的板材，是一種輕質高強的建筑材料，有保溫與非保溫型兩種。 4)石膏板墻。主要有石膏龍骨石膏板、輕鋼龍骨石膏板、增強石膏空心條板等，適用于中低檔民用和工業建筑中的非承重內隔墻。

　　5)舒樂舍板墻。舒樂舍板由聚苯乙烯泡沫塑料芯材、兩側鋼絲網片和斜插腹絲組成，是鋼絲網架輕質夾芯板類型中的一個新品種。舒樂舍板墻具有強度高、自重輕、保溫隔熱、防火及抗震等良好的綜合性能，適用于框架建筑的圍護外墻及輕質內墻、承重的外保溫復合外墻的保溫層、低層框架的承重墻和屋面板等，綜合效益顯著。

　　(2)隔墻。隔墻是分隔室內空間的非承重構件。由于隔墻不承受任何外來荷載，且本身的重量還要由樓板或墻下小梁來承受，因此設計應使隔墻自重輕、厚度薄、便于安裝和拆卸，有一定的隔聲能力，同時還要能夠滿足特殊使用部位(如廚房、衛生間等)的防火、防水、防潮等要求。隔墻的類型很多，按其構造方式可分為塊材隔墻、輕骨架隔墻、板材隔墻三大類。

　　1)塊材隔墻。塊材隔墻是用普通磚、空心磚、加氣混凝土等塊材砌筑而成的，常用的有普通磚隔墻和砌塊隔墻。普通磚隔墻一般采用半磚(120mm)隔墻，用普通磚順砌，砌筑砂漿宜大于M2.50隔墻上有門時，要預埋鐵件或?qū)в心拘ǖ幕炷令A(yù)制塊砌人隔墻中以固定門框。半磚隔墻堅固耐久，有一定的隔聲能力，但自重大、濕作業多，施工較復雜。

　　為了減少隔墻的重量，可采用質輕塊大的各種砌塊，目前最常用的是加氣混凝土塊、粉煤灰硅酸鹽砌塊、水泥爐渣空心磚等砌筑的隔墻。隔墻厚度由砌塊尺寸而定，一般為90～120mmo砌塊大多具有質輕、孔隙率大、隔熱性能好等優點，但吸水性強，因此，砌筑時應在墻下先砌3～5皮黏土磚。

　　砌塊隔墻厚度較薄，也需采取加強穩定性措施，其方法與磚隔墻類似。

　　2)輕骨架隔墻。輕骨架隔墻由骨架和面層兩部分組成，由于是先立墻筋(骨架)后做面層，因而又稱為立筋式隔墻。

　　①骨架。常用的骨架有木骨架和輕鋼骨架。近年來，為節約木材和鋼材，出現了不少采用工業廢料和地方材料及輕金屬制成的骨架，如石棉水泥骨架、澆筑石膏骨架、水泥刨花骨架、輕鋼和鋁合金骨架等。

　　木骨架由上檻、下檻、墻筋、斜撐及橫檔組成，上、下檻及墻筋斷面尺寸為45～50mm×70～100mm，斜撐與橫檔斷面相同或略小些，墻筋間距常用400mm o橫檔間距可與墻筋相同，也可適當放大。

　　輕鋼骨架由各種形式的薄壁型鋼制成，其主要優點是強度高、剛度大、自重輕、整體性好、易于加工和大批量生產，還可根據需要拆卸和組裝。常用的薄壁型鋼有0.8 - Imm厚的槽鋼和工字鋼。

　　②面層。輕骨架隔墻的面層常用人造板材，如膠合板、纖維板、石膏板、塑料板等。 人造板與骨架的關系有兩種：一種是在骨架的兩面或一面，用壓條壓縫或不用壓條壓縫即貼面式;另一種是將板材置于骨架中間，四周用壓條壓住，稱為鑲板式。

　　人造板在骨架上的固定方法有釘、粘、卡三種。采用輕鋼骨架時，往往用骨架上的舌片或特制的夾具將面板卡到輕鋼骨架上。這種做法簡便、迅速，有利于隔墻的組裝和拆卸。

　　3)板材隔墻。板材隔墻是指單板高度相當房間凈高，面積較大，且不依賴骨架，直接裝配而成的隔墻。目前，采用的大多為條板，如加氣混凝土條板、石膏條板、碳化石灰板、蜂窩紙板、水泥刨花板等。

　　①加氣混凝土條板隔墻。加氣混凝土由水泥、石灰、砂、礦渣等加發泡劑(鋁粉)，經過原料處理、配料澆筑、切割、蒸壓養護工序制成。

　　②碳化石灰板隔墻。碳化石灰板是以磨細的生石灰為主要原料，摻3%-4%(質量比)的短玻璃纖維，加水?dāng)嚢瑁駝?dòng)成型，利用石灰窯的廢氣碳化而成的空心板。一般的碳化石灰板的規格為長2700--- 3000mm，寬500～800mm，厚90～120mmo

　　③增強石膏空心板隔墻。增強石膏空心板分為普通條板、鋼木窗框條板及防水條板三種，在建筑中按各種功能要求配套使用。石膏空心板能滿足防火、隔聲及抗撞擊的功能要求。

　　4)復合板隔墻。用幾種材料制成的多層板為復合板。復合板的面層有石棉水泥板、石膏板、鋁板、樹脂板、硬質纖維板、壓型鋼板等。夾心材料可用礦棉、木質纖維、泡沫塑料和蜂窩狀材料等。 .

　　復合板充分利用材料的性能，大多具有強度高，耐火性、防水性、隔聲性能好的優點，且安裝、拆卸簡便，有利于建筑工業化。

　　2.墻體構造組成

　　磚墻是用砂漿將磚按一定技術要求砌筑成的砌體，其主要材料是磚和砂漿。我國普通磚尺寸為240mm×115mm×53mmo用磚塊的長、寬、高作為磚墻厚度的基數，在錯縫或墻厚超過磚塊時，均按灰縫10mm進行組砌。從尺寸上可以看出，以磚厚加灰縫、磚寬加灰縫后與磚長形成1: 2:4的比例為其基本特征，組砌靈活。磚墻厚度有120mm(半磚)、240mm(一磚)、370mm(一磚半)、490mm(兩磚)、620mm(兩磚半)等。有時為節省材料，砌體中有些磚砌體，構成180mm等按1/4磚厚進位的墻體。

　　為了保證磚墻的耐久性和墻體與其他構件的連接，應在相應的位置進行構造處理。磚墻的細部構造主要包括：

　　(1)防潮層。在墻身中設置防潮層的目的是防止土壤中的水分沿基礎墻上升和勒腳部位的地面水影響墻身，其作用是提高建筑物的耐久性，保持室內干燥衛生。當室內地面均為實鋪時，外墻墻身防潮層在室內地坪以下60mm處;當建筑物墻體兩側地坪不等高時，在每側地表下60mm處，防潮層應分別設置，并在兩個防潮層間的墻上加設垂直防潮層;當室內地面采用架空木地板時，外墻防潮層應設在室外地坪以上，地板木擱柵墊木之下。墻身防潮層一般有油氈防潮層、防水砂漿防潮層、細石混凝土防潮層和鋼筋混凝土防潮層等。

　　(2)勒腳。勒腳是指外墻與室外地坪接近的部分，其作用是防止地面水、屋檐滴下的雨水對墻面的侵蝕，從而保護墻面，保證室內干燥，提高建筑物的耐久性，同時，還有美化建筑外觀的作用。勒腳經常采用抹水泥砂漿、水刷石，或在勒腳部位將墻體加厚，或用堅固材料來砌，如石塊、天然石板、人造板貼面。勒腳的高度一般為室內地坪與室外地坪高差，也可以根據立面的需要而提高勒腳的高度尺寸。

　　(3)散水和暗溝(明溝)o為了防止地表水對建筑基礎的侵蝕，在建筑物的四周地面上設置暗溝(明溝)或散水，降水量大于900mm的地區應同時設置暗溝(明溝)和散水。暗溝(明溝)溝底應做縱坡，坡度為o.5%～1%，坡向窨井。外墻與暗溝(明溝)之間應做散水，散水寬度一般為600 --1000mm，坡度為3%～5%。降水量小于900mm的地區可只設置散水。暗溝(明溝)和散水可用混凝土現澆，也可用有彈性的防水材料嵌縫，以防滲水。

　　(4)窗臺。窗洞口的下部應設置窗臺。窗臺根據窗子的安裝位置可形成內窗臺和外窗臺。外窗臺是防止在窗洞底部積水，.并流向室內;內窗臺則是為了排除窗上的凝結水，以保護室內墻面。外窗臺有磚窗臺和?昆凝土窗臺，磚窗臺有平砌挑磚和立砌挑磚兩種做法，表面可抹1:3水泥砂漿，并應有10%左右的坡度，挑出尺寸大多為60mm;混凝土窗臺一般是現場澆制而成。內窗臺的做法也有兩種：水泥砂漿窗臺，一般是在窗臺上表面抹20mm厚的水泥砂漿，并應突出墻面50mm為好;窗臺板，對于裝修要求高的房間，一般均采用窗臺板。外窗臺外挑部分應做滴水，滴水可做成水槽或鷹嘴形，窗框與窗臺交接縫處不能滲水，以防窗框受潮腐爛。

　　(5)過梁。過梁是門窗等洞口上設置的橫梁，承受洞口上部墻體與其他構件(樓層、屋頂?shù)?傳來的荷載，它的部分自重可以直接傳給洞口兩側墻體，而不由過梁承受。寬度超過300mm的洞口上部應設置過梁。過梁可直接用磚砌筑，也可用木材、型鋼和鋼筋混凝土制作。鋼筋混凝土過梁采用得最為廣泛。

　　(6)圈梁。圈梁是在房屋的檐口、窗頂、樓層、吊車梁頂或基礎頂面標高處，沿砌體 墻水平方向設置封閉狀的按構造配筋的混凝土梁式構件，可以提高建筑物的空間剛度和整 體性，增加墻體穩定，減少由于地基不均勻沉降而引起的墻體開裂，并防止較大振動荷載 對建筑物的不良影響。在抗震設防地區，設置圈梁是減輕震害的重要構造措施。

　　宿舍、辦公樓等多層砌體民用房屋，且層數為3 ---4層時，應在底層和檐口標高處各

　　設置一道圈梁。當層數超過4層時，除應在底層和檐口標高處各設置一道圈梁外，至少應在所有縱、橫墻上隔層設置。多層砌體工業房屋，應每層設置現澆混凝土圈梁。設置墻梁的多層砌體結構房屋，應在托梁、墻梁頂面和檐口標高處設置現澆鋼筋混凝土圈梁。

　　鋼筋混凝土圈梁的寬度一般同墻厚，對墻厚較大的墻體可做到墻厚的273，高度不小于120mmo當圈梁遇到洞口不能封閉時，應在洞口上部設置截面不小于圈梁截面的附加梁，其搭接長度不小于Im，且應大于兩梁高差的2倍，但對有抗震要求的建筑物，圈梁不宜被洞口截?cái)唷?/P>

　　(7)構造柱。在砌體房屋墻體的規定部位，按構造配筋，并按先砌墻后澆灌混凝土柱的施工順序制成的混凝土柱稱為構造柱。圈梁在水平方向?qū)前迮c墻體箍住，構造柱則從豎向加強墻體的連接，與圈梁一起構成空間骨架，提高了建筑物的整體剛度和墻體的延性，約束墻體裂縫的開展，從而增加建筑物承受地震作用的能力。因此，有抗震設防要求的建筑物中需設鋼筋混凝土構造柱。

　　構造柱一般在墻的某些轉角部位(如建筑物四周、縱橫墻相交處、樓梯間轉角處等)設置，沿整個建筑高度貫通，并與圈梁、地梁現澆成一體。施工時先砌墻并留馬牙槎，隨著墻體的上升，逐段澆筑混凝土。要注意構造柱與周圍構件的連接，并且應與基礎與基礎梁有良好的連接。

　　磚混結構中構造柱的最小截面尺寸為240mm×180mm，豎向鋼筋一般用4~12，鋼箍間距不大于250mm，且在柱上下端應適當加密;6、7度抗震設防時超過六層，8度抗震設防時超過五層和9度抗震設防時，構造柱縱向鋼筋宜采用4~14，外墻轉角的構造柱可適當加大截面及配筋。構造柱可不單獨設置基礎，但構造柱應伸人室外地面下500mm，或與埋深小于500mm的基礎圈梁相連。

　　(8)變形縫.o變形縫包括伸縮縫、沉降縫和防震縫，其作用是保證房屋在溫度變化、基礎不均勻沉降或地震時能有一些自由伸縮，以防止墻體開裂，結構破壞。

　　1)伸縮縫。又稱溫度縫，主要作用是防止房屋因氣溫變化而產生裂縫。其做法為：沿建筑物長度方向每隔一定距離預留縫隙，將建造物從屋頂、墻體、樓層等地面以上構件全部斷開，基礎因受溫度變化影響較小，不必?cái)嚅_。伸縮縫的寬度一般為20 ---30mm，縫內應填保溫材料。

　　2)沉降縫。當房屋相鄰部分的高度、荷載和結構形式差別很大而地基又較弱時，房屋有可能產生不均勻沉降，致使某些薄弱部位開裂。為此，應在適當位置如復雜的平面或體形轉折處，高度變化處，荷載及地基的壓縮性和地基處理的方法明顯不同處設置沉降縫。沉降縫與伸縮縫不同之處是除屋頂、樓板、墻身都要斷開外，基礎部分也要斷開，即使相鄰部分也可自由沉降、互不牽制。沉降縫寬度要根據房屋的層數定：2～3層時可取50～80mm，4～5層時可取80.120mm，5層以上時不應小于120mm o

　　3)防震縫。地震區設計的多層房屋，為防止地震使房屋破壞，應用防震縫將房屋分成若干形體簡單、結構剛度均勻的獨立部分。防震縫一般從基礎頂面開始，沿房屋全高設置。縫的寬度按建筑物高度和所在地區的地震烈度來確定，一般多層砌體建筑的縫寬取50～100mm;多層鋼筋混凝土結構建筑，高度15m及以下時，縫寬為70mm;當建筑高度超過15m時，按烈度增大縫寬。

　　(9)煙道與通風道。煙道用于排除燃煤灶的煙氣。通風道主要用來排除室內的污濁空

　　氣。煙道設于廚房內，通風道常設于暗廁內。

　　煙道與通風道的構造基本相同，主要不同之處是煙道道口靠墻下部，距樓地面600～1000mm，通風道道口靠墻上方，比樓板低約300mmo煙道與通風道宜設于室內十字形或丁字形墻體交接處，不宜設在外墻內。煙道與通風道不能共用，以免串氣。

　　(10)垃圾道。垃圾道由垃圾管道(磚砌或預制)、垃圾斗、排氣道口、垃圾出灰口等組成。垃圾管道垂直布置，要求內壁光滑。垃圾管道可設于墻內或附于墻內。垃圾道常設置在公共衛生間或樓梯間兩側。

　　(四)樓板與地面

　　樓板是多層建筑中沿水平方向分隔上下空間的結構構件，除了承受并傳遞豎向荷載和水平荷載外，還應具有一定程度的隔聲、防火、防水等功能，同時，建筑物中的各種水平設備管線，也將在樓板內安裝。樓板主要由樓板結構層、樓面面層、板底天棚三個部分組成。

　　1.樓板的類型

　　根據樓板結構層所采用材料的不同，可分為木樓板、磚拱樓板、鋼筋混凝土樓板以及壓型鋼板與鋼梁組合樓板等多種形式。

　　木樓板具有自重輕、表面溫暖、構造簡單等優點，但不耐火、隔聲，且耐久性較差。為節約木材，現已極少采用。

　　磚拱樓板可以節省鋼材、水泥和木材，曾在缺乏鋼材、水泥的地區采用過。由于它自重大、承載能力差，且不宜用于有振動和地震烈度較高的地區，加上施工繁雜，現已趨于不用。

　　鋼筋混凝土樓板具有強度高、剛度好、耐久、防火，并有良好的可塑性，便于機械化施工等特點，是目前我國工業與民用建筑樓板的基本形式。近年來，由于壓型鋼板在建筑上的應用，出現了以壓型鋼板為底模的鋼襯板樓板。

　　鋼筋混凝土樓板按施工方式的不同可以分為現澆整體式、預制裝配式和裝配整體式樓板。

　　2.現澆鋼筋混凝土樓板

　　在施工現場支模，綁扎鋼筋，澆筑混凝土并養護，當混凝土強度達到規定的拆模強度，并拆除模板后形成的樓板，稱為現澆鋼筋混凝土樓板。

　　由于是在現場施工又是濕作業，且施工工序多，因而勞動強度較大，施工周期相對較長，但現澆鋼筋混凝土樓蓋具有整體性好，平面形狀根據需要任意選擇，防水、抗震性能好等優點，在一些房屋特別是高層建筑中經常被采用。

　　現澆鋼筋混凝土樓板主要分為板式、梁板式、井字形密肋式、無梁式四種。

　　(1)板式樓板。整塊板為一厚度相同的平板，根據周邊支承情況及板平面長短邊邊長的比值，又可把板式樓板分為單向板、雙向板和懸挑板幾種。

　　單向板(長短邊比值大于或等于3，四邊支承)僅短邊受力，該方向所布鋼筋為受力筋，另一方向所配鋼筋(一般在受力筋上方)為分布筋。板的厚度一般為跨度的1/40-1/35，且不小于80mmo

　　雙向板(長短邊比值小于3，四邊支承)是雙向受力，按雙向配置受力鋼筋。

　　懸挑板只有一邊支承，其主要受力鋼筋擺在板的上方，分布鋼筋放在主要受力筋的下

　　方，板厚為挑長的1/35，且根部不小于80mmo由于懸挑的根部與端部承受彎矩不同，懸挑板的端部厚度比根部厚度要小些。

　　房屋中跨度較小的房間(如廚房、廁所、貯藏室、走廊)及雨篷、遮陽等常采用現澆鋼筋混凝土板式樓板。

　　(2)梁板式肋形樓板。梁板式肋形樓板由主梁、次梁(肋)、板組成，具有傳力線路明確、受力合理的特點。當房屋的開間、進深較大，樓面承受的彎矩較大時，常采用這種樓板。

　　梁板式肋形樓板的主梁沿房屋的短跨方向布置，其經濟跨度為5 ---8m，梁高為跨度的1/14 -1/8，梁寬為梁高的1/3～1/2，且主梁的高與寬均應符合有關模數規定。次梁與主梁垂直，并把荷載傳遞給主梁，主梁間距即為次梁的跨度。次梁的跨度比主梁跨度小，一般為4--- 6m，次梁高為跨度的1/6 -1/12，梁寬為梁高的1/3-1/2，次梁的高與寬均應符合有關模數的規定。

　　板支承在次梁上，并把荷載傳遞給次梁，其短邊跨度即為次梁的間距，一般為1.7～3m，板厚一般為板跨的1/40-1/35，常用厚度為60～80mm，并符合模數規定。

　　梁和板擱置在墻上，應滿足規范規定的擱置長度。板的擱置長度不小于120mm，梁在墻上的擱置長度與梁高有關，梁高小于或等于500mm，擱置長度不小于180mm;梁高大于500mm時，擱置長度不小于240mmo 常，次梁擱置長度為240mm，主梁的擱置長度為370mmo值得注意的是，當梁上的荷載較大，梁在墻上的支承面積不足時，為了防止梁下墻體因局部抗壓強度不足而破壞，需設置混凝土梁墊或鋼筋混凝土梁墊，以擴散由梁傳來的過大集中荷載。

　　‘(3)井字形肋樓板。與上述板式肋形樓板不同的是，井字形密肋樓板沒有主梁，都是次梁(肋)，且肋與肋間的距離較小，通常只有1.5～3m，肋高也只有180～250mm，肋寬120～200mmo當房間的平面形狀近似正方形，跨度在10m以內時，常采用這種樓板。井字形密肋樓板具有天棚整齊美觀，有利于提高房屋的凈空高度等優點，常用于門廳、會議廳等處。

　　(4)無梁樓板。對于平面尺寸較大的房間或門廳，也可以不設梁，直接將板支承于柱上，這種樓板稱無梁樓板。無梁樓板分無柱帽和有柱帽兩種類型。當荷載較大時，為避免樓板太厚，應采用有柱帽無梁樓板，以增加板在柱上的支承面積。無梁樓板的柱網一般布置成方形或矩形，以方形柱網較為經濟，跨度一般不超過6m，板厚通常不小于120mmo 無梁樓板的底面平整，增加了室內的凈空高度，有利于采光和通風，但樓板厚度較大，這種樓板比較適用于荷載較大、管線較多的商店和倉庫等。

　　3.預制裝配式鋼筋混凝土樓板

　　預制裝配式鋼筋混凝土樓板是在工廠或現場預制好的樓板，然后人工或機械吊裝到房屋上經坐漿灌縫而成。此做法可節省模板，改善勞動條件，提高效率，縮短工期，促進工業化水平，但預制樓板的整體性不好，靈活性也不如現澆板，更不宜在樓、板上穿洞。 目前，被經常選用的鋼筋混凝土樓板有普通型和預應力型兩類。

　　普通型就是把受力鋼筋置于板底，并保證其有足夠的保護層，澆筑混凝土，并經養護而成。由于普通板在受彎時較預應力板先開裂，使鋼筋銹蝕，因而跨度較小，在建筑物中僅用作小型配件。

　　預應力型就是給樓板的受拉區預先施加壓力，延緩板在受彎后受拉區開裂時限。目前，預應力鋼筋混凝土樓板常采用先張法建立預應力，即先在張拉平臺上張拉板內受力筋，使鋼筋具有所需的彈性回縮力，澆筑混凝土并養護，當混凝土強度達到規定值時剪斷鋼筋，由鋼筋回縮力給板的受拉區施加預壓力。與普通型鋼筋混凝土構件相比，預應力鋼筋混凝土構件可節約鋼材30%-50%，節約混凝土10%～30%，因而被廣泛采用。

　　(1)預制鋼筋混凝土板的類型。

　　1)實心平板。預制實心平板的跨度一般較小，不超過2.4m，如做成預應力構件，跨度可達2.7mo板厚一般為板跨的1/30，即50 ---100mm，寬度為600mm或900mmo

　　預制實心平板由于跨度較小，常被用做走道板、貯藏室隔板或廚房、廁所板等，制作方便，造價低，但隔聲效果不好。

　　2)槽形板。槽形板由四周及中部若干根肋及頂面或底面的平板組成，屬肋梁與板的組合構件。由于有肋，它的允許跨度可大些。當肋在板下時，稱為正槽板。正槽板的受力較合理，但安裝后天棚因一根根肋梁而顯得凹凸不平。當肋在板上時，稱為反槽板，它的受力不合理，安裝后樓面上有凸出板面的一根根肋梁，但天棚平整。采用反槽板樓蓋時，樓面上肋與肋間可填放松散材料，再在肋上架設木地板等做地面。這種樓面具有保溫、隔聲等特點，常用于有特殊隔聲、保溫要求的建筑。

　　3)空心板。空心板是將平板沿縱向抽孔而成，孔的斷面有圓形、方形、長方形和長圓形等，其中以圓孔板最為常見。空心板與實心平板比較，結構變形小，減輕了地震作用，抗震性能好。空心樓板具有自重小、用料少、強度高、經濟等優點，因而在建筑中被廣泛采用。

　　空心板的厚度尺寸視板的跨度而定，一般多為110 ---240mm，寬度為500～1200mm，跨度為2.4---7.2m，其中較為經濟的跨度為2.4-4.2mo

　　(2)鋼筋混凝土預制板的細部構造。

　　1)板的擱置構造。板的擱置方式有兩種，一種是板直接擱置在墻上，形成板式結構;另一種是將板擱置在梁上，梁支承在墻或柱子上，形成梁板式結構。板的布置方式視結構布置方案而定。

　　鋼筋混凝土預制樓板在梁、承重墻上必須有足夠的擱置長度。當圈梁未設在板的同一標高時，板端的擱置長度，在外墻上應不小于120mm，在內墻上不應小于100mm，在梁上不應小于80mm o為使板與墻有可靠的連接，在板安裝前，應先在墻上鋪設水泥砂漿，俗稱坐漿，厚度不小于10mmo板安裝后，板端縫內須用細石混凝土或水泥砂漿灌縫;若為空心板，則應在板的兩端用磚塊或混凝土堵孔，以防板端在擱置處被壓壞，同時，也能免避板縫灌漿時細石混凝土流人孔內。空心板靠墻一側的縱向邊應靠墻布置，并用細石混凝土將板邊與墻之間的縫隙灌實。為增加建筑物的整體剛度，可用鋼筋將板與墻、板與板之間進行拉結，拉結鋼筋的配置視建筑物對整體剛度的要求及抗震情況而定。

　　板在梁上的擱置方式有兩種，一是擱置在梁的頂面，如矩形梁;二是擱置在梁出挑的翼緣上，如花籃梁。后一種擱置方式，板的上表面與梁的頂面平齊，此時板的跨度尺寸是梁的中心跨度減去梁頂面寬度。 .

　　2)板的側縫有V形縫、U形縫、凹槽縫三種形式。

　　為便于施工，在進行板的布置時，一般要求規格、類型越少越好，通常一個房間的預制板寬度尺寸的規格不超過兩種。因此，在房間的樓板布置時，板寬方向的尺寸與房間的平面尺寸之間可能會產生差額，即出現不足以排開一塊板的縫隙。這時應根據縫隙大小不同，分別采取相應的措施補隙。當縫差在60mm以內時，調整板縫寬度;當縫差在60～120mm時，可沿墻邊挑兩皮磚解決;當縫差超過200mm，則需重新選擇板的規格。 4.裝配整體式鋼筋混凝土樓板

　　裝配整體式鋼筋混凝土樓板是將樓板中的部分構件預制安裝后，再通過現澆的部分連接成整體。這種樓板的整體性較好，可節省模板，施工速度較快。

　　(1)疊合樓板。疊合樓板是由預制板和現澆鋼筋混凝土層疊合而成的裝配整體式樓板。預制板既是樓板結構的組成部分，又是現澆鋼筋混凝土疊合層的永久性模板，現澆疊合層內應設置負彎矩鋼筋，并可在其中敷設水平設備管線。疊合樓板的預制部分，可以采用預應力實心薄板，也可采用鋼筋混凝土空心板。

　　(2)密肋填充塊樓板。密肋填充塊樓板的密肋小梁有現澆和預制兩種。現澆密肋填充塊樓板以陶土空心磚、礦渣混凝土空心塊等作為肋間填充塊，然后現澆密肋和面板。填充塊與肋和面板相接觸的部位帶有凹槽，用來與現澆肋或板咬接，使樓板的整體性更好。密肋填充塊樓板底面平整，隔聲效果好，能充分利用不同材料的性能，節約模板，且整體性好。

　　5.地面構造

　　地面主要由面層、墊層和基層三部分組成，當它們不能滿足使用或構造要求時，可考慮增設結合層、隔離層、找平層、防水層、隔聲層等附加層。

　　(1)面層。面層是地面上表面的鋪筑層，也是室內空間下部的裝修層，起著保證室內使用條件和裝飾地面的作用。

　　(2)墊層。墊層是位于面層之下用來承受并傳遞荷載的部分，起到承上啟下的作用。根據材料性能，可把墊層分為剛性墊層和柔性墊層。

　　(3)基層。基層是地面的最下層，承受墊層傳來的荷載，因而要求堅固、穩定。實鋪地面的基層為地表回填土，應分層夯實，其壓縮變形量不得超過允許值。

　　(五)陽臺與雨篷 1.陽臺

　　陽臺是樓房中人們與室外接觸的場所。陽臺主要由陽臺板和欄桿扶手組成，陽臺板是承重結構，欄桿扶手是圍護安全的構件。陽臺按其與外墻的相對位置分為挑陽臺、凹陽臺、半凹半挑陽臺、轉角陽臺。

　　(‘1)陽臺的承重構件。挑陽臺屬懸挑構件，凹陽臺的陽臺板常為簡支板。陽臺承重結構的支承方式有墻承式、懸挑式等。

　　1)墻承式。是將陽臺板直接擱置在墻上，其板型和跨度通常與房間樓板一致。這種支承方式結構簡單，施工方便，多用于凹陽臺。

　　2)懸挑式。是將陽臺板懸挑出外墻。為使結構合理、安全，陽臺懸挑長度不宜過大，而考慮陽臺的使用要求，懸挑長度又不宜過小，一般懸挑長度為1. Or_1.5m，以1.2m左右最常見。懸挑式適用于挑陽臺或半凹半挑陽臺，按懸挑方式不同有挑梁式和挑板式兩種。 ①挑梁式。是從橫墻上伸出挑梁，陽臺板擱置在挑梁上。挑梁壓人墻內的長度一般為懸挑長度的1.5倍左右，為防止挑梁端部外露而影響美觀，可增設邊梁。陽臺板的類型和跨度通常與房間樓板一致。挑梁式的陽臺懸挑長度可適當大些，而陽臺寬度應與橫墻間距(即房間開間)一致。挑梁式陽臺應用較廣泛。

　　②挑板式。是將陽臺板懸挑，一般有兩種做法：一種是將陽臺板和墻梁現澆在一起，利用梁上部的墻體或樓板來平衡陽臺板，以防止陽臺傾覆。這種做法陽臺底部平整，外形輕巧，陽臺寬度不受房間開間限制，但梁受力復雜，陽臺懸挑長度受限，一般不宜超過1.2mo另一種是將房間樓板直接向外懸挑形成陽臺板。這種做法構造簡單，陽臺底部平整，外形輕巧，但板受力復雜，構件類型增多，由于陽臺地面與室內地面標高相同，不利于排水。

　　(2)陽臺細部構造。

　　1)陽臺欄桿與扶手。陽臺的欄桿(欄板)及扶手是陽臺的安全圍護設施，既要求能夠承受一定的側壓力，又要求有一定的美觀性。欄桿的形式可分為空花欄桿、實心欄桿和混合欄桿三種。

　　空花欄桿按材料分為金屬欄桿和預制混凝土欄桿兩種。金屬欄桿一般采用圓鋼、方鋼、扁鋼或鋼管等，欄桿與陽臺板(或邊梁)應有可靠的連接，通常在陽臺板頂面預埋通長扁鋼與金屬欄桿焊接，也可采用預留孔洞插接等方法。組合式欄桿中的金屬欄桿有時須與混凝土欄板連接，其連接方法一般為預埋鐵件焊接。預制混凝土欄桿與陽臺板的連接，通常是將預制混凝土欄桿端部的預留鋼筋與陽臺板頂面的后澆混凝土擋水邊坎現澆在一起，也可采用預埋鐵件焊接或預留孔洞插接等方法。

　　欄板按材料來分有混凝土欄板、磚砌欄板等。混凝土欄板有現澆和預制兩種。現澆混凝土欄板通常與陽臺板(或邊梁)整澆在一起，預制混凝土欄板可預留鋼筋與陽臺板的后澆混凝土擋水邊坎澆筑在一起，或預埋鐵件焊接。磚砌欄板的厚度一般為120mm，為加強其整體性，應在欄板頂部設現澆鋼筋混凝土扶手，或在欄板中配置通長鋼筋加固。

　　欄板和組合式欄桿頂部的扶手多為現澆或預制鋼筋混凝土扶手。欄板或欄桿與鋼筋混 凝土扶手的連接方法和它與陽臺板的連接方法基本相同。空花欄桿頂部的扶手除采用鋼筋 混凝土扶手外，對金屬欄桿還可采用木扶手或鋼管扶手。陽臺欄板或欄桿凈高，六層及六 層以下不應低于1.05m;七層及七層以上不應低于1.10mo七層及七層以上住宅和寒冷、 嚴寒地區住宅宜采用實體欄板。

　　2)陽臺排水處理。為避免落人陽臺的雨水泛人室內，陽臺地面應低于室內地面30～ 50mm，并應沿排水方向做排水坡，陽臺板的外緣設擋水邊坎，在陽臺的一端或兩端埋設 泄水管直接將雨水排出。泄水管可采用鍍鋅鋼管或塑料管，管口外伸至少80mmo對高層 建筑應將雨水導人雨水管排出。

　　2.雨篷

　　雨篷是設置在建筑物外墻出人口的上方用以擋雨并有一定裝飾作用的水平構件。雨篷 的支承方式多為懸挑式，其懸挑長度一般為0.9～1.5mo按結構形式不同，雨篷可分為板 式和梁板式兩種。板式雨篷多做成變截面形式，一般板根部厚度不小于70mm，板端部厚 度不小于50mmo為使其底面平整，梁板式雨篷常采用翻梁形式。當雨篷外伸尺寸較大 時，其支承方式可采用立柱式，即在人口兩側設柱支承雨篷，形成門廊，立柱式雨篷的結 構形式多為梁板式。

　　雨篷頂面應做好防水和排水處理。雨篷頂面通常采用柔性防水。雨篷表面的排水有兩種，一種是無組織排水，雨水經雨篷邊緣自由瀉落，或雨水經滴水管直接排至地表。另一種是有組織排水，雨篷表面集水經地漏、雨水管有組織地排至地下。為保證雨篷排水通暢，雨篷上表面向外側或向滴水管處或向地漏處應做有1%的排水坡度。

　　(六)樓梯

　　建筑空間的豎向交通聯系，主要依靠樓梯、電梯、自動扶梯、臺階、坡道以及爬梯等設施。其中，樓梯作為豎向交通和人員緊急疏散的主要交通設施，使用最為廣泛。

　　樓梯的寬度、坡度和踏步級數都應滿足人們通行和搬運家具、設備的要求，數量取決于建筑物的平面布置、用途、大小及人流的多少。樓梯應設在明顯易找和通行方便的地方，以便在緊急情況下能迅速安全地將室內人員疏散到室外。

　　1.樓梯的組成

　　樓梯一般由梯段、平臺、欄桿扶手三部分組成。

　　(1)樓梯段。樓梯段是聯系兩個不同標高平臺的傾斜構件。為了減輕疲勞，梯段的踏步步數一般不宜超過18級，且一般不宜少于3級，以防行走時踩空。

　　(2)樓梯平臺。按平臺所處位置和高度不同，有中間平臺和樓層平臺之分。兩樓層之間的平臺稱為中間平臺，供人們行走時調節體力和改變行進方向。與樓層地面標高齊平的平臺稱為樓層平臺，除起著與中間平臺相同的作用外，還用來分配從樓梯到達各樓層的人流。樓梯梯段凈高不宜小于2.20m，樓梯平臺過道處的凈高不應小于2mo

　　(3)欄桿與扶手。欄桿是布置在樓梯梯段和平臺邊緣處有一定安全保障度的圍護構件。扶手一般附設于欄桿頂部，供作依扶用。扶手也可附設于墻上，稱為靠墻扶手。

　　2.樓梯的類型

　　樓梯按所在位置，可分為室外樓梯和室內樓梯兩種;按使用性質，可分為主要樓梯、輔助樓梯、疏散樓梯、消防樓梯等幾種;按所用材料，可分為木樓梯、鋼樓梯、鋼筋混凝土樓梯等幾種;按形式可分為直跑式、雙跑式、雙分式、雙合式、三跑式、四跑式、曲尺式、螺旋式、圓弧形、橋式、交叉式等數種。

　　樓梯的形式根據使用要求、在房屋中的位置、樓梯間的平面形狀而定。 + 3.鋼筋混凝土樓梯構造

　　鋼筋混凝土樓梯按施工方法不同，主要有現澆整體式和預制裝配式兩類。

　　(1)現澆鋼筋混凝土樓梯。現澆鋼筋混凝土樓梯是在施工現場支模綁扎鋼筋并澆筑混凝土而形成的整體樓梯。由于樓梯段與休息平臺整體澆筑，因而樓梯的整體剛性好，堅固耐久。現澆鋼筋混凝土樓梯按樓梯段傳力的特點可以分為板式和梁式兩種。

　　①板式樓梯。板式樓梯的梯段是一塊斜放的板，通常由梯段板、平臺梁和平臺板組成。梯段板承受著梯段的全部荷載，然后通過平臺梁將荷載傳給墻體或柱子。必要時，也可取消梯段板一端或兩端的平臺梁，使平臺板與梯段板連為一體，形成折線形的板直接支承于墻或梁上。

　　在一些公共建筑和庭園建筑中，近年來出現了一種懸臂板式樓梯，梯段和平臺均無支承，完全靠上下樓梯段與平臺組成的空間板式結構與上下層樓板結構共同來受力，其特點為造型新穎，空間感好。

　　板式樓梯的梯段底面平整，外形簡潔，便于支撐施工，當梯段跨度不大時經常采用。當梯段跨度較大時，梯段板厚度增加，自重較大，不經濟。

　　②梁式樓梯。梁式樓梯段是由斜梁和踏步板組成，當樓梯踏步受到荷載作用時，踏步為一水平受力構造，踏步板把荷載傳遞左右斜梁，斜梁把荷載傳遞給與之相連的上下休息平臺梁，最后，平臺梁將荷載傳給墻體或柱子。

　　梯梁通常設兩根，分別布置在踏步板的兩端。梯梁與踏步板在豎向的相對位置有兩種，一種為明步，即梯梁在踏步板之下，踏步外露;另一種為暗步，即梯梁在踏步板之上，形成反梁，踏步包在里面。梯梁也可以只設一根，通常有兩種形式，一種是踏步板的一端設梯梁，另一端擱置在墻上;另一種是用單梁懸挑踏步板。

　　當荷載或梯段跨度較大時，采用梁式樓梯比較經濟。

　　(2)預制裝配式鋼筋混凝土樓梯。裝配式鋼筋混凝土樓梯根據構件尺度的差別，大致可分為小型構件裝配式、中型構件裝配式和大型構件裝配式三種。

　　1)小型構件裝配式樓梯。小型構件裝配式樓梯是將梯段、平臺分割成若干部分，分別預制成小構件裝配而成的，按照預制踏步的支承方式分為懸挑式、墻承式、梁承式三種。

　　①懸挑式樓梯。這種樓梯的每一踏步板為一個懸挑構件，踏步板的根部壓砌在墻體內，踏步板挑出部分多為L形斷面，壓在墻體內的部分為矩形斷面。由于踏步板不把荷載直接傳遞給平臺，不需要設平臺梁，只設有平臺板，因而樓梯的凈空高度大。

　　②墻承式樓梯。預制踏步的兩端支承在墻上，荷載直接傳遞給兩側的墻體。墻承式樓梯不需要設梯梁和平臺梁，平臺板為簡支空心板、實心板、槽形板等，踏步斷面為L形或一字形，適宜于直跑式樓梯。若為雙跑樓梯，則需要在樓梯間中部砌墻，用以支承踏步，兩跑間加設一道墻，阻擋上下樓行人視線，為此要在這道隔墻上開洞。這種樓梯不利于搬運大件物品。

　　③梁承式樓梯。預制踏步支承在梯梁上，形成梁式梯段，梯梁支承在平臺梁上。平臺梁一般為L形斷面，梯梁的斷面形式，視踏步構件的形式而定，三角形踏步一般采用矩形梯梁，樓梯為暗步時，可采用L形梯梁，L形和一字形踏步應采用鋸齒形梯梁。預制踏步在安裝時，踏步之間以及踏步與梯梁之間應用水泥砂漿坐漿oL形和一字形踏步預留孔洞應與鋸齒形梯梁上預埋的插鐵套接，孔內用水泥砂漿填實。

　　2)中型及大型構件裝配式樓梯。中型構件裝配式樓梯一般由樓梯段和帶有平臺梁的休息平臺板兩大構件組合而成，樓梯段直接與樓梯休息平臺梁連接，樓梯的欄桿與扶手在樓梯結構安裝后再進行安裝。帶梁休息平臺形成一類似槽形板構件，在支承樓梯段的一側，平臺板肋斷面加大，并設計成L形斷面以利于樓梯段的搭接。樓梯段與現澆鋼筋混凝土樓梯類似，有梁板式和板式兩種。

　　大型構件裝配式樓梯，是將樓梯段與休息平臺一起組成一個構件，每層由第一跑及中間休息平臺和第二跑及樓層休息平臺板兩大構件組合而成。

　　4.樓梯的細部構造

　　(1)踏步面層及防滑構造。樓梯踏步面層應便于行走、耐磨、防滑并保持清潔。通常面層可以選用水泥砂漿、水磨石、大理石和防滑磚等。

　　為防止行人使用樓梯時滑倒，踏步表面應有防滑措施，表面光滑的樓梯必須對踏步表面進行處理，通常是在接近踏口處設置防滑條，防滑條的材料主要有金剛砂、馬賽克、橡皮條和金屬材料等。

　　(2)欄桿、欄板和扶手。樓梯的欄桿、欄板是樓梯的安全防護設施，既有安全防護作用，又有裝飾作用。

　　欄桿多采用方鋼、圓鋼、扁鋼、鋼管等金屬型材焊接而成，下部與樓梯段錨固，上部與扶手連接。欄桿與梯段的連接方法有預埋鐵件焊接、預留孔洞插接、螺栓連接。

　　欄板多由現澆鋼筋混凝土或加筋磚砌體制作，欄板頂部可另設扶手，也可直接抹灰作扶手。樓梯扶手可以用硬木、鋼管、塑料、現澆混凝土抹灰或水磨石制作。采用鋼欄桿、木制扶手或塑料扶手時，兩者間常用木螺絲連接;采用金屬欄桿金屬扶手時，常采用焊接連接。

　　5.臺階與坡道 ’

　　因建筑物構造及使用功能的需要，建筑物的室內外地坪有一定的高差，在建筑物的人口處，可以選擇臺階或坡道來銜接。

　　(1)室外臺階。室外臺階一般包括踏步和平臺兩部分。臺階的坡度應比樓梯小，通常踏步高度為100--150mm，寬度為300～400mmo臺階一般由面層、墊層及基層組成;面層可選用水泥砂漿、水磨石、天然石材或人造石材等塊材;墊層材料可選用混凝土、石材或磚砌體;基層為夯實的土壤或灰土。在嚴寒地區，為了防止凍害，在基層與混凝土墊層之間應設砂墊層。

　　(2)坡道。車輛通行或有特殊要求的建筑物室外臺階處，考慮設置坡道或用坡道與臺階組合。與臺階一樣，坡道也應采用耐久、耐磨和抗凍性好的材料。坡道對防滑要求較高，坡度較大時可設置防滑條或做成鋸齒形。 一

　　(七)門與窗

　　門和窗是建筑物中的圍護構件。門在建筑中的作用主要是交通聯系，并兼有采光、通風之用，窗的作用主要是采光和通風。門窗的形狀、尺寸、排列組合以及材料對建筑物的立面效果影響很大。門窗還要有一定的保溫、隔聲、防雨、防風沙等功能，在構造上，應滿足開啟靈活、關閉緊密、堅固耐久、便于擦洗、符合模數等方面的要求。

　　1.門、窗的類型

　　(1)按所用的材料分為木、鋼、鋁合金、玻璃鋼、塑料、鋼筋混凝土門窗等幾種。

　　1)木門窗。選用優質松木或杉木等制作，具有自重輕、加工制作簡單、造價低、便于安裝等優點，但耐腐蝕性能一般，且耗用木材，目前采用較少。

　　2)鋼門窗。由軋制成型的型鋼經焊接而成，可大批生產，成本較低，又可節約木材，具有強度大、透光率大、便于拼接組合等優點，但易銹蝕，且自重大，目前采用較少。

　　3)鋁合金門窗。鋁合金門窗由經表面處理的專用鋁合金型材制作構件，經裝配組合制成，具有質量輕、強度高、安裝方便、密封性好、耐腐蝕、堅固耐用及色澤美觀的特點。

　　組合型鋁合金門窗的設計宜采用定型產品門窗作為組合單元，應根據使用和安全要求確定鋁合金門窗的風壓強度性能弋雨水滲漏性能、空氣滲透性能等綜合指標。外墻鋁合金門窗的安裝高度應有限制，例如，有些地區規定外墻鋁合金門窗安裝高度應小于或等于60m(不包括玻璃幕墻)，層數小于或等于20層，若高度大于60m或20層，則應進行更細致的設計，必要時應進行風洞模型試驗。

　　4)塑料門窗。塑料門窗由工程塑料經注模制作而成，是近幾年發展起來的一種新型門窗，具有輕質、耐腐蝕、密閉性好、隔熱、隔聲、美觀新穎的特點。塑料門窗的缺點是變形較大，剛度較差。為了提高塑料門窗的剛度，一般在塑料型材內腔中加入鋼或鋁等，形成塑鋼門窗或塑鋁門窗。塑料門窗本身具有耐腐蝕等功能，不用涂刷涂料，可節約施工時間和費用。因此，在建筑中得到廣泛應用。

　　塑料門窗的發展十分迅猛，與鋁合金門窗相比，塑料門窗的保溫效果較好，造價經濟，單框雙玻璃窗的傳熱系數小于雙層鋁合金窗的傳熱系數，但是運輸、儲存、加工要求較嚴格。

　　5)鋼筋混凝土門窗。主要是用預應力鋼筋混凝土做門窗框，門窗扇由其他材料制作，具有耐久性好、價格低、耐潮濕等優點，但密閉性及表面光潔度較差。

　　(2)按開啟方式可分為平開門、彈簧門、推拉門、轉門、折疊門、卷門、自動門等。窗分為平開窗、推拉窗、懸窗、固定窗等幾種形式。

　　(3)按鑲嵌材料可以把窗分為玻璃窗、百葉窗、紗窗、防火窗、防爆窗、保溫窗、隔聲窗等幾種。按門板的材料，可以把門分為鑲板門、拼板門、纖維板門、膠合板門、百葉門、玻璃門、紗門等。

　　2.門、窗的構造組成一

　　(1)門的構造組成。一般門主要由門樘和門扇兩部分組成。門樘又稱門框，由上檻、中檻和邊框等組成，多扇門還有中豎框。門扇由上冒頭、中冒頭、下冒頭和邊梃等組成。為了通風采光，可在門的上部設腰窗(俗稱上亮子)，有固定、平開及上、中、下懸等形式，其構造同窗扇，門框與墻間的縫隙常用木條蓋縫，稱門頭線，俗稱貼臉。門上還有五金零件，常見的有鉸鏈、門鎖、插銷、拉手、停門器、風鉤等。

　　(2)窗的構造組成。窗主要由窗樘和窗扇兩部分組成。窗樘又稱窗框，一般由上框、下框、中橫框、中豎框及邊框等組成。窗扇由上冒頭、中冒頭、下冒頭及邊梃組成。依鑲嵌材料的不同有玻璃窗扇、紗窗扇和百葉窗扇等。窗扇與窗框用五金零件連接，常用的五金零件有鉸鏈、風鉤、插銷、拉手及導軌、滑輪等。窗框與墻的連接處，為滿足不同的要求，有時加有貼臉、窗臺板、窗簾盒等。

　　3.門與窗的尺度

　　(1)門的尺度。房間中門的最小寬度，是由人體尺寸、通過人流股數及家具設備的大小決定的。門的最小寬度一般為700mm，常用于住宅中的廁所、浴室。住宅中臥室、廚房、陽臺的門應考慮一人攜帶物品通行，臥室常取900mm，廚房可取800mmo住宅入戶門考慮家具尺寸增大的趨勢，常取1000mmo普通教室、辦公室等的門應考慮一人正在通行，另一人側身通行，常采用1000mmo

　　當房間面積較大，使用人數較多時，單扇門寬度小，不能滿足通行要求，為了開啟方便和少占使用面積，當門寬大于1000mm時，應根據使用要求采用雙扇門、四扇門或者增加門的數量。雙扇門的寬度可為1200～1800mm，四扇門的寬度可為2400～3600mmo 按照現行國家標準《建筑設計防火規范》GB 50016的要求，當房間使用人數超過50人，面積超過60ir12時，至少需設兩個門。對于一些大型公共建筑如影劇院的觀眾廳、體育館的比賽大廳等，由于人流集中，為保證緊急情況下人流迅速、安全地疏散，門的數量和總寬度應按每100人600mm寬計算，并結合人流通行方便分別設雙扇外開門于通道外，

　　且每扇門寬度不應小于1400mmo

　　(2)窗的尺度。窗的尺度主要取決于房間的采光、通風、構造做法和建筑造型等要求，并要符合現行國家標準《建筑模數協調統一標準》GBJ 2的規定。一般平開木窗的窗扇高度為800～1200mm，寬度不宜大于500mm，上下懸窗的窗扇高度為300～600mm，中懸窗窗扇高度不宜大于1200mm，寬度不宜大于1000mm，推拉窗高寬均不宜大于1500mmo各類窗的高度與寬度尺寸通常采用擴大模數3M數列作為洞口的標志尺寸，需要時只要按所需類型及尺度大小直接選用。
