    第三節 電氣工程安裝

　　(十)母線安裝

　　母線分硬母線和軟母線兩種。

　　硬母線又稱匯流排，軟母線包括組合軟母線。

　　--母線安裝，其支持點的距離要求如下：低壓母線不得大于900mm，高壓母線不得大于700mm。低壓母線垂直安裝，且支持點間距無法滿足要求時，應加裝母線絕緣夾板。母線的連接有焊接和螺栓連接兩種。母線排列次序及涂漆的顏色，應符合表8.3.1的要求。

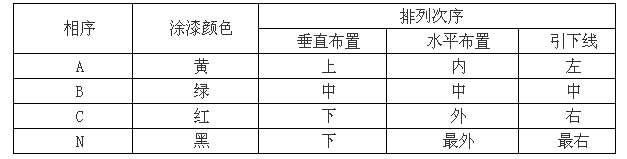

　　表8.3.1 母線排列次序及涂漆的顏色

 　　(十一)靜態交流不停電電源裝置UPS安裝(了解)

　　靜態交流不停電電源裝置(簡稱UPS)是一種高質量、高穩定性的獨立電源裝置。所謂不停電電源裝置是指當市電突然停電時，該裝置仍能保證交流電源不間斷供電。

　　--由于UPS與市電電網經過直流儲能環節隔離，排除了市電瞬變干擾，并能連續不斷地提供與市電頻率、電壓、波形、相序相同的交流電，保證了重要設備安全可靠連續正常無干擾運行，它不受市電電源干擾的影響。

　　三、直流系統(了解)

　　四、供電線路

　　(一)架空線路

　　1.架空線路的敷設

　　2.橫擔

　　3.架空線

　　--市區或居民區盡量用絕緣線。絕緣線又分銅芯與鋁芯線兩種。

　　--郊區0.4kV室外架空線路應采用多芯鋁絞絕緣導線

　　(二)電纜安裝工程

　　--電纜安裝前要進行檢查。

　　1 kV以上的電纜要做直流耐壓試驗，l kV以下的電纜用500V搖表測絕緣，檢查合格后方可敷設。

　　當對紙質油浸電纜的密封有懷疑時，應進行潮濕判斷。

　　直接電纜、水底電纜應經直流耐壓試驗合格，充油電纜的油樣試驗合格。

　　1. 電纜敷設的一般技術要求

　　在三相四線制系統中使用的電力電纜，不應采用三芯電纜另加一根單芯電纜或電纜金屬護套等作中性線的方式。在三相系統中，不得將三芯電纜中的一芯接地運行。

　　2.電纜安裝方法

　　(1)電纜在室外直接埋地敷設

　　所謂埋設，就是將電纜直接埋設在挖好的電纜溝內。

　　--埋設深度一般為0.8m(設計有規定者按設計規定深度埋設)，經過農田的電纜埋設深度不應小于1m，埋地敷設的電纜必須是鎧裝并且有防腐保護層，裸鋼帶鎧裝電纜不允許埋地敷設。

　　直埋電纜時，先將埋設電纜土溝(按電纜埋深加100mm)挖好，在溝底鋪100mm厚的細沙(軟土)。敷好電纜后，在電纜上再鋪100mm厚細沙(或軟土)，然后蓋磚或蓋保護板(根據設計規定，設計無規定時，按蓋磚計算)。上面回填土略高于原有地面。多根電纜同溝敷設時，10kV以下電纜平行距離為170mm，10kV以上電纜平行距離為350mm.

　　在同一溝內埋設1、2根電纜時，溝的開挖上口寬為600mm，下口寬為400mm，平均寬度按500mm計算，如電纜埋深為800mm，則溝深為800+100=900(mm)，每米溝長挖方量為0.5×0.9×1=0.45(m3)。每增加一根電纜，平均溝寬增加170mm，則土方量增加0.153 m3。

　　(2)電纜在室內外電纜溝內敷設

　　電纜在室內外電纜溝內敷設，分無支架敷設和有支架敷設。

　　無支架敷設是將電纜直接敷設在電纜溝底上，溝頂蓋水泥蓋板。在兩種不同等級電壓下利用接地線屏蔽，接地線焊在預埋件上，預埋件間距為1000mm。

　　--有支架敷設是將電纜支架安裝在電纜溝內的兩側(雙側支架)或一側(單側支架)，然后將電纜托在支架上。

　　支架又分角鋼支架、槽鋼支架(裝配式支架)、預制鋼筋混凝土支架等三種。

　　(3)電纜沿支架敷設

　　先將支架螺栓預埋在墻上，并把在施工現場制作好的支架固定在預埋螺栓上，然后將電纜固定在電纜支架上

　　電纜直接固定在墻上的，也應先將螺栓預埋在墻上，然后用卡子將電纜與螺栓固定。

　　(4)電纜沿墻吊掛敷設和卡設

　　電纜沿墻吊掛敷設，是先將掛釘預埋在墻內，然后將掛鉤掛在掛釘上，電纜放入掛鉤即可。

　　掛鉤間距：電力電纜為1m，控制電纜為0.8m。掛鉤不超過3層。電纜沿墻卡設，是先將預制好的電纜支架預埋在墻內，然后把電纜用卡子固定在預埋支架上。

　　(5)電纜沿柱卡設

　　先將抱箍支架卡設在柱子上，再將保護鋼管卡設在支架上，此法適用于電纜穿鋼管沿柱垂直敷設。

　　(6)電纜穿導管敷設

　　電纜穿導管敷設是指整條電纜穿鋼管敷設。先將管子敷設好(明設或暗設)，再將電纜穿入管內，每一根管內只允許穿一根電纜，要求管道的內徑等于電纜外徑的1.5～2倍，管子的兩端應做喇叭口。單芯電纜不允許穿入鋼管內。敷設電纜管時應有0.1%的排水坡度。

　　(7)電纜沿鋼索卡設

　　先將鋼索兩端固定好，其中一端裝有花籃螺栓，用以調節鋼索松緊程度，再用卡子將電纜固定在鋼絲繩上。

　　--固定電纜卡子的距離：水平敷設時電力電纜為750mm，控制電纜為600mm;垂直敷設時電力電纜為1500mm，控制電纜為750mm。此法一般用于軟電纜。

　　(8)電纜橋架敷設

　　電纜橋架由立柱、托臂、托盤、隔板和蓋板等組成。

　　電纜一般敷設在托盤內。電纜橋架懸吊式立柱安裝。是由土建專業預埋鐵件，安裝時用膨脹螺栓將立柱固定在預埋鐵件上，然后將托臂固定于立柱上，托盤固定在托臂上，電纜放在托盤內。

　　(9)電纜頂管

　　當埋地電纜橫過廠內馬路或廠外公路且不允許挖開馬路或公路路面時，則采用鋼管從馬路的底部頂穿過去。這種將管子頂穿過馬路的方法叫做頂管。

　　五、電梯及起重設備

　　(一)電梯安裝

　　電梯安裝實質上是電梯的總裝配，安裝工程質量的好壞直接決定著電梯是否能夠正常運行

　　1.安裝控制柜和井道中間連接箱(接線箱)

　　2.安裝分接線箱和敷設電線槽或電線管

　　3.安裝極限開關、限位開關或端站強迫減速裝置

　　4.固定電纜架、掛扎軟電纜和配接線

　　5.電梯安全接地接零保護安裝

　　--保護接地就是把電氣設備的金屬外殼、框架等用接地裝置與大地可靠連接，這一做法適用于電源中性點不接地的低壓電氣系統中。

　　--保護接零就是在電源中性接地的低壓電氣系統中，把電氣設備的金屬外殼、框架與中性線相接地。接地和接零都具有當電氣設備的絕緣電阻損壞，造成設備外殼帶電時，防止人體碰觸外殼而發生觸電傷亡事故。

　　采用保護接地時，接地電阻不得大于4Ω;采用保護接零的電氣設備不應又作保護接地。

　　--電梯的電氣設備也必須作接地保護。其接地線必須用截面不小于5.5mm2的銅線或8#鉛絲。機房內的接地線必須穿管敷設，與電氣設備的連接必須采用線接頭，并設有防松脫的彈簧墊圈。井道內的電器部件、接線箱、四路過線盒與電線槽或電線管之間可用 1.6mm的銅絲或8#鉛絲焊成一體。轎廂的接地線可根據軟電纜的結構形式決定，采用鋼芯支持繩的電纜可利用鋼芯支持繩作接地線，采用尼龍心的電纜則可把若干根電纜芯合股作為接地線，但其截面積不得小于5.5mm2，每臺電梯的各部分接地設施應連成一體，并可靠接地。

　　(二)起重設備電氣安裝

　　--起重機的電氣設備安裝包括：

　　電氣設備檢查、小車滑觸線安裝、電纜敷設、過橋管線敷設、管內穿線、接線、燈具安裝等內容。

　　六、防雷接地系統

　　(一)建筑物的防雷分類

　　建筑物應根據其重要性、使用性質、發生雷電事故的可能性和后果，按防雷要求分為三類

　　1.第一類防雷建筑物

　　制造、使用或貯存炸藥、火藥、起爆藥、火工品等大量爆炸物質的建筑物，因電火花而引起爆炸，會造成巨大破壞和人身傷亡者的建筑物等。

　　2.第二類防雷建筑物

　　國家級重點文物保護的建筑物、國家級辦公建筑物、大型展覽和博覽建筑物、大型火車站、國賓館、國家級檔案館、大型城市的重要給水水泵房等特別重要的建筑物及對國民經濟有重要意義且裝有大量電子沒備的建筑物等。

　　3.第三類防雷建筑物

　　省級重點文物保護的建筑物及省級檔案館、預計雷擊次數較大的工業建筑物、住宅、辦公樓等一般性民用建筑物。

　　(二)防雷系統安裝方法及要求

　　--屬于防雷系統的有：避雷網、避雷針、獨立避雷針、避雷針引下線等。

　　--接地系統安裝方法及要求

　　接地系統包括：接地極、戶外接地母線、戶內接地母線、接地跨接線、構架接地、防靜電等。

　　接地系統常用的材料有：等邊角鋼、圓鋼、扁鋼、鍍鋅等邊角鋼、鍍鋅圓鋼、鍍鋅扁鋼、銅板、裸銅線、鋼管等。

　　1.接地極制作安裝：

　　--接地極制作安裝分為鋼管接地極、角鋼接地極、圓鋼接地極、扁鋼接地極、銅板接地極等。常用的為鋼管接地極和角鋼接地極。

　　--接地極垂直敷設

　　--接地極水平敷設：接地裝置全部采用鍍鋅扁鋼，所有焊接點處均刷瀝青。接地電阻應小于4Ω，超過時，應補增接地裝置的長度;

　　--高土壤電阻率地區的降低接地電阻的措施：有換土;對土壤進行處理，常用的材料有爐渣、木炭、電石渣、石灰、食鹽等;利用長效降阻劑;深埋接地體，巖石以下5m;污水引入;深井埋地20m。

　　2.戶外接地母線敷設

　　--戶外接地母線大部分采用埋地敷設。

　　接地線的連接采用搭接焊，其搭接長度是：扁鋼為厚度的2倍(且至少3個棱連焊接);圓鋼為直徑的6倍;圓鋼與扁鋼連接時，其長度為圓鋼直徑的6倍;扁鋼與鋼管或角鋼焊接時，為了連接可靠，除應在其接觸部位兩側進行焊接外，還應焊以由鋼帶彎成的弧形卡子，或直接用鋼帶彎成弧形(或直角形)與鋼管或角鋼焊接。

　　3.戶內接地母線敷設

　　--戶內接地母線大多是明設，分支線與設備連接的部分大多數為埋設。

　　七、火災自動報警系統

　　(一)探測器

　　探測器俗稱探頭，有二十多種，它們都是把煙霧濃度、溫度、光亮度等物理量轉變為電的信號。(熟悉其分類原則和分類)

　　3.感煙探測器的選型

　　探測器按靈敏度可分為三級：

　　--一級靈敏度的探測器一般是綠色，用于禁煙的場所;

　　--二級靈敏度的探測器是黃色，用于一般客房、宿舍、辦公室等;

　　--三級靈敏度的探測器是紅色，用于可以抽煙的地方，如走廊、樓梯間、吸煙室等。在下列場所不宜選用感煙型探測器：經常有煙霧處、多塵、多粉末、多蒸汽等，這些地方宜采用感溫型探測器。

　　--為了提高火災報警的可靠性，把感煙型和感溫型探測器聯合使用。

　　(二)探測器的安裝

　　(了解安裝的基本要求)

　　1.在寬度小于3m的走道頂棚上設置探測器時，宜居中布置。感溫探測器的安裝間距不應超過10m，感煙探測器的安裝間距不應超過15m。探測器至端墻的距離，不應大于探測器安裝間距的一半。

　　2.探測器至墻壁、梁邊的水平距離，不應小于0.5m。

　　3.探測器周圍0.5m內，不應有遮擋物。

　　4.探測器至空調送風口邊的水平距離不應小于1.5m，并宜接近回風口安裝。

　　5.天棚較低(小于2.2m)且狹小(面積不大于10┫)的房間，安裝感煙探測器時，宜設置在入口附近。

　　6.在樓梯間、走廊等處安裝感煙探測器時，應選在不直接受外部風吹的位置。當采用光電感煙探測器時，應避開日光或強光直射探測器的位置。

　　7.在廚房、開水房、浴室等房間連接的走廊安裝探測器時，應避開其入口邊緣1.5m安裝。

　　8.電梯井、未按每層封閉的管道井(豎井)等安裝火災探測器時應在最上層頂部安裝。

　　9.感煙、感溫探測器的安裝間距，不應超過專業規范規定的范圍。

　　10.安裝在天棚上的探測器邊緣與下列設施的邊緣水平間距：

　　(1)與照明燈具的水平凈距不應小于0.2m;

　　(2)感溫探測器距高溫光源燈具(如碘鎢燈、容量大于100W的白熾燈等)的凈距不應小于0.5m;

　　(3)距電風扇的凈距不應小于1.5m;

　　(4)距不突出的揚聲器凈距不應小于0.1m;

　　(5)與各種自動噴水滅火噴頭凈距不應小于0.3m;

　　(6)距多孔送風頂棚孔口的凈距不應小于0.5m;

　　(7)與防火門、防火卷簾的間距，一般在1～2m的適當位置。

　　(三)線路敷設 (了解敷設的基本要求)

　　1.當采用礦物絕緣型耐火類電纜時，應直接明敷設(含吊頂內明敷設)。

　　2.阻燃電纜或耐火電纜在電氣井道內或電纜溝內敷設時不可穿管保護，但應采取一定的措施與非消防用電電纜隔離。

　　3.引至消防設備的供電線路當采用明敷設或吊頂內敷設或架空地板內敷設時，應穿金屬管或封閉式金屬線槽保護，所穿金屬管或金屬封閉式線槽應采取防火保護措施(一般情況下為涂防火涂料保護)。當線路暗敷設時應穿金屬管或電工塑料管保護，并應敷設在不燃燒結構內，且保護層厚度不應小于30mm。

　　4.火災自動報警系統傳輸線路采用絕緣電線時，應采取穿金屬管、不燃或難燃型硬質、半硬質塑料管或封閉式線槽保護方式布線。

　　5.消防聯動控制、自動滅火控制、通訊、應急照明及緊急廣播等線路，應采取穿金屬管保護，并宜暗敷在非燃燒體結構內，其保護層厚度不應小于30mm。當必須明敷時，應在金屬管上采取防火保護措施。采用絕緣和護套為非延燃性材料的電纜時，可不穿金屬管保護，但應敷設在電纜豎井內。

　　6.橫向敷設的報警系統傳輸線路如采用穿管布線時，不同防火分區的線路不宜穿入同一根管內，但探測器報警線路若采用總線制布設時可不受此限。

　　7.火災自動報警系統用的電纜豎井，宜與電力、照明用的低壓配電線路電纜豎井分別設置。如受條件限制必須合用時，兩種電纜分別布置在豎井的兩側。

　　8.建筑物內宜按樓層分別設置配線箱做線路匯接。當同一系統不同電流類別或不同電壓等級的導線，應分別接于不同的端子板上，且各種端子板應作明確的標志和隔離。

　　(四)區域報警器的安裝

　　一般都采用壁式安裝方法，用螺栓固定，30kg以上用Φ10mm×120mm，小于30kg時用Φ8mm×120mm。集中報警器的安裝通常采用落地式安裝方法，用兩根基礎型鋼，系統接地電阻不大于4Ω。

　　八、電氣調整試驗

　　--電氣調整工作的步驟：準備工作、外觀檢查、單體試驗、分系統調試和整體調試。

　　--電氣設備試驗

　　電氣設備試驗按功能劃分為兩大類：一類為基本試驗，另一類為特性試驗。

　　1.基本試驗

　　(1)絕緣電阻的測試

　　通常用100V、250V、500V、1000V、2500V和5000V等兆歐表之一進行絕緣電阻的測試，絕緣電阻值的大小，能有效地反映絕緣的整體受潮、污穢以及嚴重過熱老化等缺陷。

　　(2)泄漏電流的測試 測量設備的泄漏電流和絕緣電阻本質上沒有多大區別，但是泄漏電流的測量有如下特點

　　1)試驗電壓比兆歐表高得多，絕緣本身的缺陷容易暴露，能發現一些尚未貫通的集中性缺陷;

　　2)通過測量泄漏電流和外加電壓的關系有助于分析絕緣的缺陷類型;

　　3)泄漏電流測量用的微安表要比兆歐表精度高。

　　(3)直流耐壓試驗

　　直流耐壓試驗電壓較高，對發現絕緣某些局部缺陷具有特殊的作用，可與泄漏電流試驗同時進行。直流耐壓試驗與交流耐壓試驗相比，具有試驗設備輕便、對絕緣損傷小和易于發現設備的局部缺陷等優點。

　　(4)交流耐壓試驗 交流耐壓試驗對絕緣的考驗非常嚴格,能有效地發現較危險的集中性缺陷。

　　--是鑒定電氣設備絕緣強度最直接的方法，對于判斷電氣設備能否投入運行具有決定性的意義,也是保證設備絕緣水平、避免發生絕緣事故的重要手段。

　　(5)介質損耗因數tg 測試

　　介質損耗因數tg 是反映絕緣性能的基本指標之一。

　　介質損耗因數tg 反映絕緣損耗的特征參數。

　　--靈敏地發現電氣設備絕緣整體受潮、劣化變質以及小體積設備貫通和未貫通的局部缺陷。

　　(6)電容比的測量

　　因變壓器等其絕緣為纖維材料的線圈繞組很容易吸收水分，使介質常數增大，引起其電容也隨之增大，所以

　　--用測量電容比法來檢驗纖維絕緣的受潮狀態是最有效的方法。

　　(7)三倍頻及工頻感應耐壓試驗

　　--對變壓器、電抗器等設備的主絕緣進行感應高電壓耐壓試驗，以考核繞組間、匝間絕緣耐壓能力。

　　又因三次諧波的三相疊加等于三相三次波的代數和，其感應電壓為最高，對絕緣的破壞性也最大，故需作三倍頻的感應耐壓試驗。

　　(8)沖擊波試驗

　　電氣設備在運行中可能遇到雷電壓及操作過程電壓的沖擊作用，

　　--沖擊波試驗是檢驗電氣設備承受雷電壓和操作電壓的絕緣性能和保護性能。

　　(9)局部放電試驗

　　由于絕緣材料本身的缺陷，在工作電壓下形成局部放電是造成絕緣老化并發展到擊穿的主要原因，因此檢測局部放電程度，可為決定和采取預防措施提供依據，故規程把局部放電作為高壓電氣設備絕緣試驗的項目之一。

　　(10)接地電阻測試

　　用接地電阻測試儀測試接地裝置的接地電阻值。

　　按一般設計要求，針式接地極的接地電阻應小于4Ω;板式接地極的接地電阻不應大于lΩ。如接地裝置的接地電阻達不到上述標準時，應加"降阻劑"或增加接地極的數量或更換接地極的位置后，再測試接地電阻直到合乎標準為止。

　　2.電氣設備的專項調試 (熟悉電器專項調試的基本內容)

　　以下的調試項目均為電氣設備的基本試驗以外的調試內容。

　　(1)交流電動機的試驗項目，應包括下列內容

　　1)測量繞組的絕緣電阻和吸收比;

　　2)測量繞組的直流電阻;

　　3)定子繞組的直流耐壓試驗和泄漏電流測量;

　　4)定子繞組的交流耐壓試驗;

　　5)繞線式電動機轉子繞組的交流耐壓試驗;

　　6)同步電動機轉子繞組的交流耐壓試驗;

　　7)測量可變電阻器、起動電阻器、滅磁電阻器的絕緣電阻;

　　8)測量可變電阻器、起動電阻器、滅磁電阻器的直流電阻;

　　9)測量電動機軸承的絕緣電阻;

　　10)檢查定子繞組極性及其連接的正確性;

　　11)電動機空載轉動檢查和空載電流測量。

　　(2)電力變壓器的試驗項目，應包括下列內容(熟悉變壓器專項檢查的基本內容)

　　1)測量繞組連同套管的直流電阻;

　　2)檢查所有分接頭的變壓比;

　　3)檢查變壓器的三相接線組別和單相變壓器引出線的極性;

　　4)測量繞組連同套管的絕緣電阻、吸收比或極化指數;

　　5)測量繞組連同套管的介質損耗角正切值tg ;

　　6)測量繞組連同套管的直流泄漏電流;

　　7)繞組連同套管的交流耐壓試驗;

　　8)繞組連同套管的局部放電試驗;

　　9)測量與鐵芯絕緣的各緊固件及鐵芯接地線引出套管對外殼的絕緣電阻;

　　10)非純瓷套管的試驗;

　　11)絕緣油試驗;

　　12)有載調壓切換裝置的檢查和試驗;

　　13)額定電壓下的沖擊合閘試驗;

　　14)檢查相位;

　　15)測量噪音。

　　16)絕緣油試驗或SF 氣體試驗;

　　(3)斷路器的專項調試(熟悉斷路器的專項調試基本內容)

　　1)測量斷路器的分、合閘時間;

　　2)測量斷路器的分、合閘速度;

　　3)測量斷路器主觸頭分、合閘的同期性;

　　4)測量真空斷路器合閘時觸頭的彈跳時間;

　　5)測量斷路器合閘電阻的投入時間及電阻值;

　　6)斷路器電容器實驗;

　　7)斷路器操作機構試驗即檢查電動和手動操作機構及脫扣裝置的可靠性和準確性;

　　8)壓力表及壓力動作閥的校驗：電磁脫扣裝置的電壓、電流等整定值的調整試驗;液壓操作機構(或氣動操作機構)的調整試驗等;

　　9)檢查斷路器的控制保護回路的繼電器、接觸器、儀表及信號裝置等設備元件和線路的正確性和動作協調性是否合乎設計要求，并進行保護整定和控制系統的操作試驗。

　　(4)避雷器的試驗項目，應包括下列內容(熟悉避雷器的試驗項目基本內容)

　　1)測量絕緣電阻;

　　2)測量電導或泄漏電流，并檢查組合元件的非線性系數;

　　3)測量磁吹避雷器的交流電導電流;

　　4)測量金屬氧化物避雷器的持續電流;

　　5)測量金屬氧化物避雷器的工頻參考電壓或直流參考電壓;

　　6)測量FS型閥式避雷器的工頻放電電壓;

　　7)檢查放電記數器動作情況及避雷器基座絕緣。
