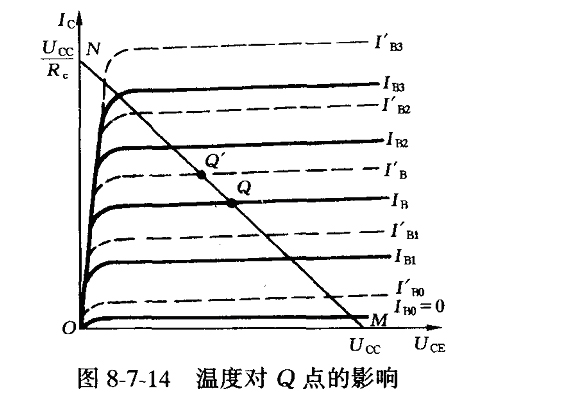

由圖8―7―10可以看出，合適的靜態工作點是放大電路能不失真放大的必要條件。對圖8―7―8所示電路，當UCC和RC確定后，靜態工作點的位置決定于IB。Rb選定后，IB也就固定不變。這種電路稱固定偏置電路，該電路的優點是簡單，但當晶體管參數及電源電壓受溫度或環境變化影響時，都會使Q點移動，從而造成失真。圖8―7―14表明溫度升高，因ICEO和β的增加，使工作點移動的情況。
?08年考試規范、標準: 2009年一級結構工程師考試網上遠程輔導招生簡章!
?09年結構工程師老師輔導，現在報名可贈07、08年課程！

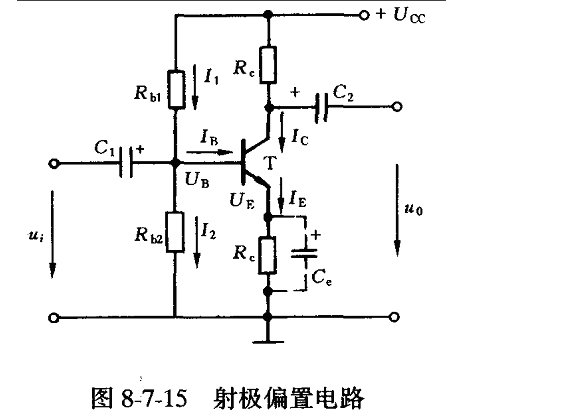

為了提高工作點的穩定性，可采用分壓式射極偏置放大電路，如圖8―7―15所示。當Rbl、Rb2選擇適當，滿足I2》IB時，I1=I2+IB≈I2，則UB基本上是固定的。當溫度變化，使IC變化時，射極電位UE變化，因而UBE=UB―UE，也隨之改變，以此調節IC使它基本不變，從而穩定工作點。現以溫度升高為例，說明其調節過程如下：
7.2.4 共集電極電路

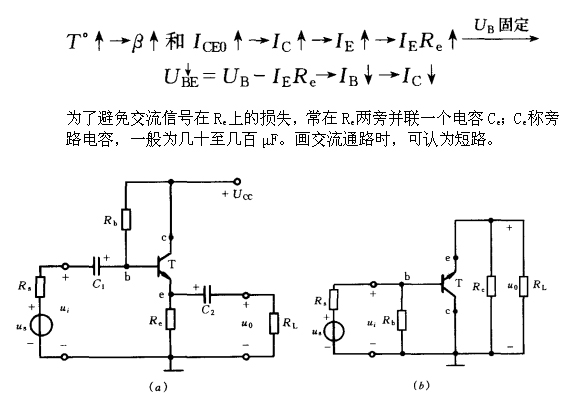

圖8―7―16是共集電極電路及其交流通路，從交流通路可見，集電極是輸入回路和輸出回路的公共點，所以稱共集電極電路。它的輸出信號由射極引出，又稱射極輸出器。
該電路的靜態工作點為：

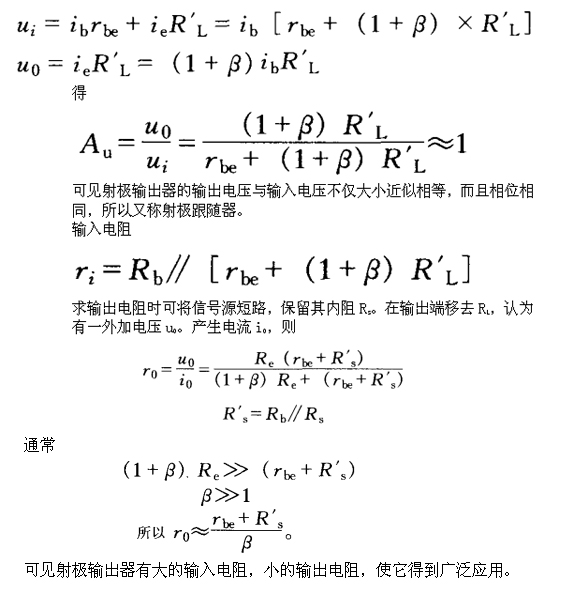

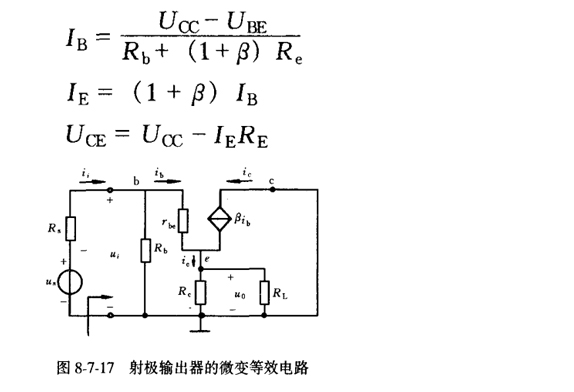

根據交流通路可畫出它的微變等效電路，如圖8―7―17所示。由等效電路可求得電壓放大倍數Au，
