基本放大電路(一)

　　7.2 基本放大電路

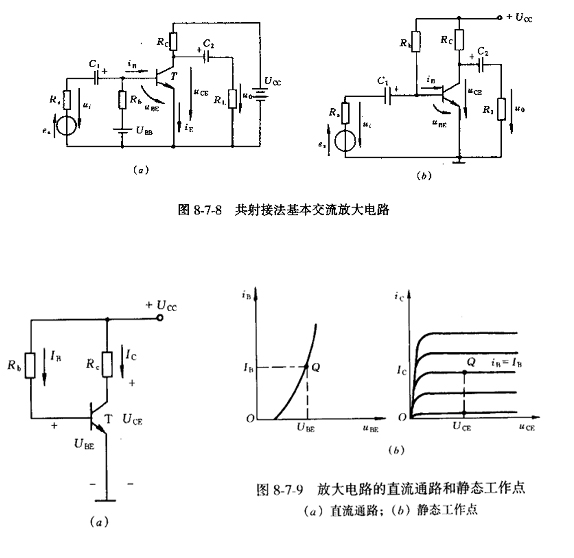

　　圖8-7-8是共射接法的基本交流放大電路。圖中晶體管T是使電路具有放大作用的關鍵元件，利用它的電流放大作用，將輸入回路的電流iB放大，在輸出回路獲得放大了的電流iC=βiB。UCC是集電極電源，保證集電結反偏;UBB是基極電源，保證發射結正偏。Rb是集電極負載電阻，把放大了的電流以電壓形式輸出。Rb是基極電阻，改變Rb可調節基極電流IB的大小。Cl和C2是耦合電容，以隔斷輸入、輸出信號中的直流分量，傳遞交流分量。

　　在實際電路中，通常采用一個電源UCC,，以“地”作為電路的公共參考點，如圖8-7―8(b)所示。

　　在沒有加入信號(即ui=0)時的電路狀態稱靜態。靜態時電路中的電流、電壓均是直流量。晶體管各極電流、電壓分別用IB、IC、UBE、UCE表示。靜態值可通過放大器的直流通路用近似計算法求得。在圖8-7-8中把Cl、C2視作開路即可畫出它的直流通路，如圖8-7-9(a)。靜態時的基極電流IB=(UCC-UBE)/Rb。對硅管UBE約0.6V～0.8V，鍺管約0.1V一0.3V。當UCC>>UBE時，IB≈UCC/Rb，則IC=βIB，UCE=UCC―IcRc。這些電流、電壓的數值對應管子特性曲線上一個確定的點Q，Q稱為靜態工作點，如圖8-7-9(b)。

更多信息請訪問：結構工程師頻道    結構工程師論壇

?2009年結構工程師考試時間：9月19、20日
?08年考試規范、標準: 2009年一級結構工程師考試網上遠程輔導招生簡章!
?09年結構工程師老師輔導，現在報名可贈07、08年課程！

　　靜態值也可用圖解法求得，晶體管的輸出特性表示了UCE與Ic的關系。而UCE= UCC―IcRc是一直線方程，其對應的直線稱直流負載線。它與某條(由IB確定)輸 出特性曲線的交點即是管子的靜態工作點。 Q點對應的坐標即是靜態值。如圖8-7―10所示。

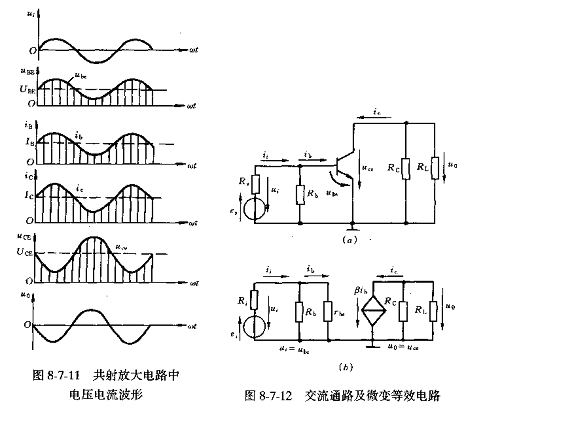

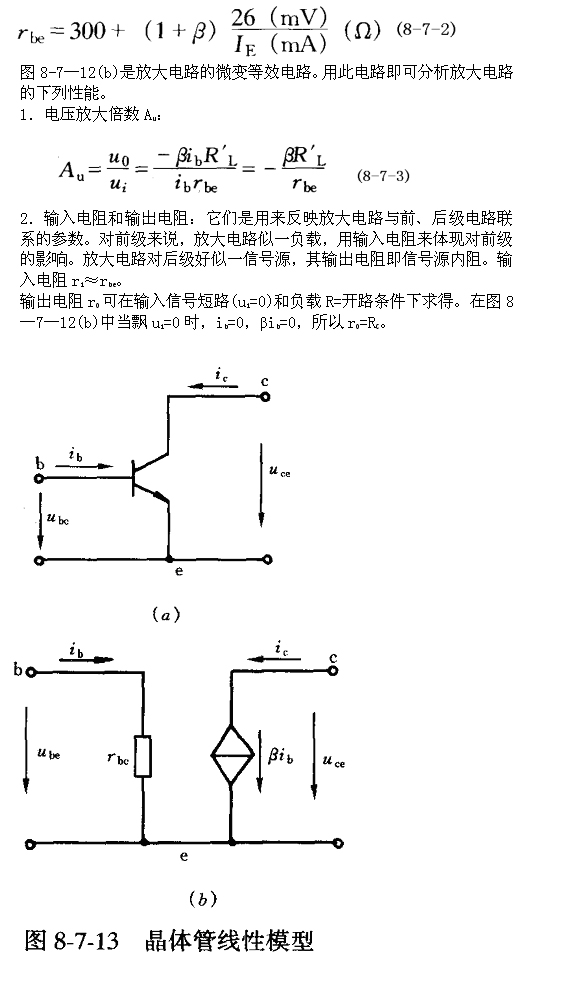

　　電路加上輸入信號后的狀態稱動態。這時電路中既有直流分量，又有交流分量，各極電流和電壓都在靜態值的基礎上疊加一交流分量，如圖8-7―11所示。動態分析是在靜態值確定后，分析交流信號的傳輸情況，通常用交流通路來研究電路的動態性能。圖8-7-8中將直流電源和耦合電容視為短路，即可得到它的交流通路，如圖8-7―12(a)。圖中晶體管是一個非線性器件，但是在小信號情況下工作時，在靜態工作點附近的小范圍內，特性曲線可認為是線性的。晶體管可用一個等效的線性模型來代替，如圖8-7―13，圖中rbe 稱晶體管的輸入電阻，對低頻小功率管常用下式來估算
