2011年咨詢工程師考試《咨詢方法與實務》模擬題(6)
更新時間：2011-03-24 10:02:36
來源：|0
瀏覽
收藏
瀏覽收藏
咨詢工程師(投資)報名、考試、查分時間 免費短信提醒
[背景資料]
某工程項目的雙代號網絡見下圖。(時間單位：月)
[問題]
1.計算時間參數。
2.判斷關鍵線路，并計算工期。
3.請繪制最早時間雙代號時標網絡圖。
[參考答案]
1.計算時間參數
采用節點法計算時間參數，計算結果見下圖。
最早時間：大左到右累加，取最大值
最遲時間：從右向左遞減，取小值
自由時差：該工作在不影響其緊后工作最早開始時間的情況下，所具有的機動時間。
總時差：該工作在不影響總工期情況下所具有的機動時間。
2.判斷關鍵線路，并計算工期
關鍵線路為1-3-5-6，計算工期為16個月。
方法1：線路最長者為關鍵線路
方法2：將關鍵工作連起來為關鍵線路
關鍵工作：
1)當計劃工期=計算工期時總時差為零的工作為關鍵工作
2)當計劃工期≠計算工期時總時差最小者為關鍵工作

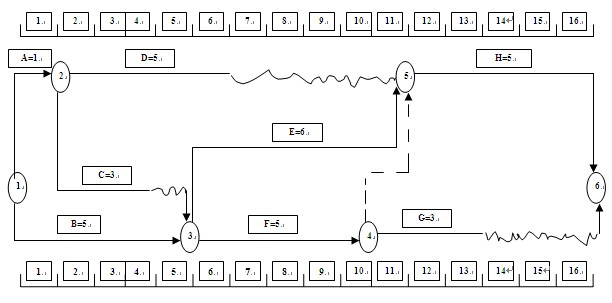

3.最早時間雙代號時標網絡圖見下圖。
一種為最早時間雙代號實標網絡，第二種是最遲時間的雙代號時標網絡。
(1)計算各節點最早時間(從左向右累加，取大值)
(2)繪制時標
(3)將節點按照最早時間標注在時標圖中。
(4)將每項工作按照邏輯關系標注在時標圖中。
最遲時間的雙代號時標網絡
(1)計算各節點最遲時間(△)
(2)繪制時標;
(3)將各節點按照最遲時間標注在時標圖中;
(4)將各項工作按照邏輯關系標注在時標圖中。
[參考文獻]：本案例涉及工程項目進度管理，詳見《工程項目組織與管理》第九章，P219、226.
