2015年巖土工程師高端保過套餐 |高端保過套餐考前密訓(xùn)直播 |立即報(bào)名~~~

2015年巖土工程師考試已經(jīng)入備考階段，環(huán)球網(wǎng)校巖土工程師頻道為各位考生整理了基礎(chǔ)知識復(fù)習(xí)重點(diǎn)，祝各位考生取得好成績。

　　巖石單軸抗壓強(qiáng)度

　　巖石單軸抗壓強(qiáng)度是指巖石試件在無側(cè)限條件下，受軸向力作用破壞時(shí)，單位面積上所施加的荷載。其值可按下式求得

　　1 巖石單軸抗壓強(qiáng)度的試驗(yàn)方法

　　按照國家“工程巖體試驗(yàn)方法標(biāo)準(zhǔn)”中的要求，巖石試件的加工應(yīng)滿足前面所敘述的標(biāo)準(zhǔn)試件的要求，并其放在試驗(yàn)機(jī)中心，以每秒0.5～1.0mpa的加載速度直至破壞。同時(shí)要求在試驗(yàn)前對試件作詳細(xì)的描述，內(nèi)容包括巖性和巖石中所包含的節(jié)理之間的關(guān)系、含水狀態(tài)等項(xiàng)目，并記錄下試件破壞后的形態(tài)。

　　2 巖石在單軸抗壓試驗(yàn)破壞后的形態(tài)特征

　　在外荷載作用下巖石試件破壞后的形態(tài)是表現(xiàn)巖石破壞機(jī)理的重要特征，它不僅表現(xiàn)出巖石受力過程中的應(yīng)力分布狀況，還反映了不同試驗(yàn)條件中對它的影響。巖石在單軸抗壓強(qiáng)度試驗(yàn)中出現(xiàn)的破壞形態(tài)大約可分成兩種：

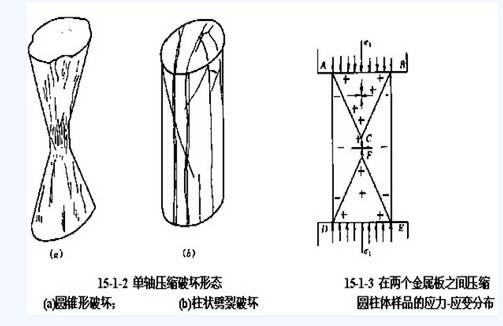

　　1) 圓錐形破壞(見圖15-1-2a)：這類破壞形態(tài)的試件，由于中間的巖石被剝離使得巖石破壞后呈兩個(gè)尖頂?shù)膱A錐體。經(jīng)分析可知，產(chǎn)生這種破壞形態(tài)的主要原因是上、下壓板在施加荷載時(shí)，與巖石試件端面之間產(chǎn)生了較大的摩擦力，促使巖石端部產(chǎn)生了一個(gè)相當(dāng)于箍的約束作用。此時(shí)，巖石試件內(nèi)的應(yīng)力分布如圖 15-1-3所示。由于拉應(yīng)力的作用使得這部分巖石被剝離而形成圓錐體。因此從某種意義上來說圓錐體的破壞形態(tài)并沒有真正反映其破壞特征，而是帶有試驗(yàn)系統(tǒng)所給予的影響。

　　2)柱狀劈裂破壞(見圖15-1-2b)：在發(fā)現(xiàn)圓錐形破壞的真正原因之后有人在上下壓板與試件端面之間，涂上了一層薄薄的凡士林以減小接觸面之間的摩擦力，最終巖石試件由于產(chǎn)生平行于所施加的軸向力的裂縫而破壞。對于不同的巖石所含的礦物成份和所含裂隙的不同，局部還會出現(xiàn)些較小的斜向裂縫。應(yīng)該說柱狀劈裂破壞是真正反映巖石單軸壓縮破壞的形態(tài)。
