五、軸力 軸力圖
㈠ 軸力
拉壓桿橫截面上的內力，其作用線必是與桿軸重合，稱為軸力。用N表示。是拉壓桿橫截面上唯一的內力分量。
軸力N符號規定 拉力為正，壓力為負。
根據截面法和軸力N正負號規定，可得計算拉壓桿軸力N的法則：橫截面上的軸力N，在數值上等于該截面的左側(或右側)桿上所有軸向外力的代數和。
無論左側或右側桿上，方向背離截面的軸向外力均取正值：反之則取負值。
(二)軸力圖
表示沿桿件軸向各橫截面上軸力變化規律的圖線。稱為軸力圖或N圖。以x軸為橫坐標平行于桿軸線，表示橫截面位置，以N軸為縱坐標，表示相應截面上的軸力值。
六、拉壓桿橫截上、斜截面上的應力

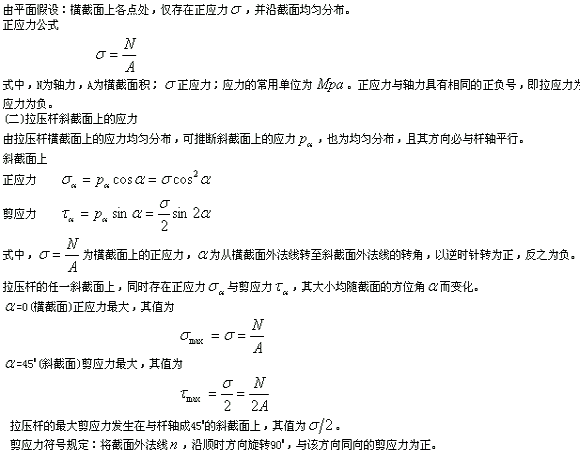

拉壓桿橫截上的應力
