　　土的固體顆粒-粒度成分

　　(二)土的組成

　　土的組成包括三大部分:構成骨架的固體顆粒以及骨架孔隙中的水和氣。由于土顆粒的大小和礦物成分差別很大,在固體、液體和氣體組成的三相體系中會發生復雜的物理和化學作用,特別是教土顆粒,它與周圍介質相互作用,對教性土的性質變化具有重要的影響。

　　1.土的固體顆粒土的固體部分是由大小、形狀和礦物成分不同的顆粒所組成。對土性質的影響主要取決于粒度成分和礦物成分兩個方面。

　　(1)粒度成分粒度成分就是土的顆粒級配。按適當的粒徑范圍分成若干粒組,同一粒組具有相類似的性質。目前常用的粒組界限劃分標準詳見表12-1-1。

　　土粒粒組的劃分表12-1-1

粒組名稱		粒徑范圍(mm)	一般特征
漂石或塊石顆粒卵石或碎石顆粒		>200 　　200~20	透水性很大,無黏性,無毛細水
圓礫或角礫顆粒	粗　　中　　細	20-10 　　10-5 　　5~2	透水性大, 無黏性,毛細水上升高度不超過粒徑大小
砂粒	粗　　中　　細　　極細	2~0.5 　　0.5~0.25 　　0.25~0.10 　　0.10~0.05	易透水,當混入云母等雜質時透水性減少,而壓縮性增加,無黏性,遇水不膨脹,干燥時松散,毛細水上升高度不大,隨粒徑變小而增大
粉粒	粗　　細	0.05-0.01 　　0.01 ~0.005	透水性小,濕時稍有站"性,遇水膨脹小,干時稍有收縮,毛細水上升高度大,易出現凍脹現象
黏粒		<0.005	透水性很小,濕時有勃性,可塑性,遇水膨脹大,干時收縮顯著;毛細水上升高度大,但速度緩慢

　　注:1.漂石,卵石和圓礫顆粒均呈一定的磨圓形狀(圓形或亞圓形) ;塊石、碎石和角礫顆粒都帶有棱角; 2.新粒或稱勃土顆粒;粉土或稱粉土顆粒;

　　3.新粒的粒徑上限也有采用0.002mm的。

　　土體中包含有各種大小的顆粒,為了表示顆粒大小的組成情況,通常以土中各粒組的相對含量來表示,稱為土的顆粒級配。測定土粒粒徑的方法有篩分法和沉降法兩種。對于粒徑大于0.lmm的粗顆粒采用篩分法;小于0.1mm的采用沉降法。沉降法的試驗原理是根據土粒在靜水中勻速下沉時的速度與粒徑的理論關系計算得到。沉降法包括比重計法和移液管法兩種。

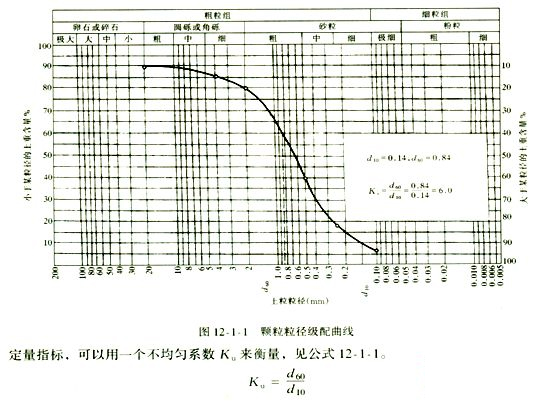

　　根據顆粒分析結果,可繪制在半對數坐標紙上得到如圖12-1-1所示粒徑級配累計曲線,縱坐標為小于某粒徑土的百分含量,橫坐標為土粒粒徑。從累計級配曲線可以得到各粒組的相對含量;級配曲線的坡度可以判斷土樣中所含顆粒大小的均勻程度。如曲線較陡,表示顆粒粒徑大小相差不多,土粒大小較均勻,從級配意義上講為級配不良;曲線平緩則表示土樣中大小顆粒都有,粒度不均勻但級配良好。為了對土的不均勻程度確定一個。
