流水施工的表達方式
流水施工的表達方式除網絡圖外，主要有橫道圖和垂直圖兩種。
1. 流水施工的橫道圖表示法

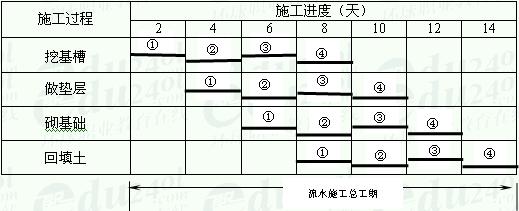

某基礎工程流水施工的橫道圖表示法如圖4.4.1所示。圖中的橫坐標表示流水施工的持續時間;縱坐標表示施工過程的名稱或編號。n條帶有編號的水平線段表示n個施工過程或專業工作隊的施工進度安排，其編號①②……表示不同的施工段。
橫道圖表示法的優點是：繪圖簡單，施工過程及其先后順序表達清楚，時間和空間狀況形象直觀，使用方便，因而被廣泛用來表達施工進度計劃。
圖4.4.1 流水施工橫道圖表示法
2. 流水施工的垂直圖表示法

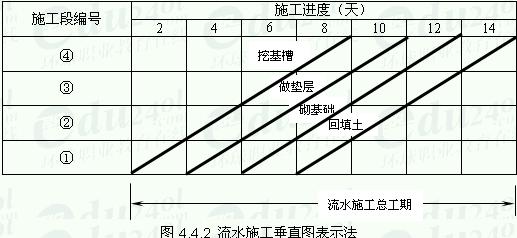

某基礎工程流水施工的垂直圖表示法如圖4.4.2所示。圖中的橫坐標表示流水施工的持續時間;縱坐標表示流水施工所處的空間位置，即施工段的編號。n條斜向線段表示n個施工過程或專業工作隊的施工進度。
垂直圖表示法的優點是：施工過程及其先后順序表達清楚，時間和空間狀況形象直觀，斜向進度線的斜率可以直觀地表示出各施工過程的進展速度。但編制實際工程進度計劃不如橫道圖方便。
