1A420012 網絡計劃技術的應用
一、網絡計劃技術的應用程序
按《網絡計劃技術第3部分：在項目管理中應用的一般程序》GB/T 13400.3--2009的規定，網絡計劃的應用程序包括7個階段1 8個步驟，具體程序如下：
(1)準備階段。步驟包括：1)確定網絡計劃目標;2)調查研究;3)項目分解;4)工作方案設計。
(2)繪制網絡圖階段。步驟包括：1)邏輯關系分析;2)網絡圖構圖。
(3)計算參數階段。步驟包括：1)計算工作持續時間和搭接時間;2)計算其他時間參數;3)確定關鍵線路。
(4)編制可行網絡計劃階段。步驟包括：1)檢查與修正;2)可行網絡計劃編制。
(5)確定正式網絡計劃階段。步驟包括：1)網絡計劃優化;2)網絡計劃的確定。
(6)網絡計劃的實施與控制階段。步驟包括：1)網絡計劃的貫徹;2)檢查和數據采集;3)控制與調整。
(7)收尾階段：1)分析;2)總結。
二、網絡計劃的分類
按照《工程網絡計劃技術規程》JGJ/T 121--99，我國常用的工程網絡計劃類型
包括：雙代號網絡計劃、雙代號時標網絡計劃、單代號網絡計劃、單代號搭接網絡計劃。
雙代號時標網絡計劃兼有網絡計劃與橫道計劃的優點，它能夠清楚地將網絡計劃的時間參數直觀地表達出來，隨著計算機應用技術的發展成熟，目前已成為應用最為廣泛的一種網絡計劃。
三、網絡計劃時差、關鍵工作與關鍵線路
時差可分為總時差和自由時差兩種：工作總時差，是指在不影響總工期的前提下，本工作可以利用的機動時間;工作自由時差，是指在不影響其所有緊后工作最早開始的前提下，本工作可以利用的機動時間。
關鍵工作：是網絡計劃中總時差最小的工作，在雙代號時標網絡圖上，沒有波形線的工作即為關鍵工作。
關鍵線路：全部由關鍵工作所組成的線路就是關鍵線路。關鍵線路的工期即為網絡計劃的計算工期。
四、網絡計劃優化
網絡計劃表示的邏輯關系通常有兩種：一是工藝關系，由工藝技術要求的工作先后順序關系;二是組織關系，施工組織時按需要進行的工作先后順序安排。通常情況下，網絡計劃優化時，只能調整工作間的組織關系。
網絡計劃的優化目標按計劃任務的需要和條件可分為三方面：工期目標、費用目標和
資源目標。根據優化目標的不同，網絡計劃的優化相應分為工期優化、費用優化和資源優化三種。
1.工期優化
工期優化也稱時間優化，其目的是當網絡計劃計算工期不能滿足要求工期時，通過不斷壓縮關鍵線路上的關鍵工作的持續時間等措施，達到縮短工期、滿足要求的目的。
選擇優化對象應考慮下列因素：
(1)縮短持續時間對質量和安全影響不大的工作;
(2)有備用資源的工作;
(3)縮短持續時間所需增加的資源、費用最少的工作。
2.資源優化
資源優化是指通過改變工作的開始時間和完成時間，使資源按照時間的頒布符合優化目標。通常分兩種模式： “資源有限、工期最短”的優化， “工期固定、資源均衡”的優化。
資源優化的前提條件是：
(1)優化過程中，不改變網絡計劃中各項工作之間的邏輯關系;
(2)優化過程中，不改變網絡計劃中各項工作的持續時間;
(3)網絡計劃中各工作單位時間所需資源數量為合理常量;
(4)除明確可中斷的工作外，：優化過程中一般不允許中斷工作，應保持其連續性。
3.費用優化
費用優化也稱成本優化，其目的是在一定的限定條件下，尋求工程總成本最低時的工期安排，或滿足工期要求前提下尋求最低成本的施工組織過程。
費用優化的目的就是使項目的總費用最低，優化應從以下幾個方面進行考慮：
(1)在既定工期的前提下，確定項目的最低費用;
(2)在既定的最低費用限額下完成項目計劃，確定最佳工期;
(3)若需要縮短工期，則考慮如何使增加的費用最小;
(4)若新增一定數量的費用，則可給工期縮短到多少。
五、網絡計劃實用示例
【案例1A420012】
1.背景

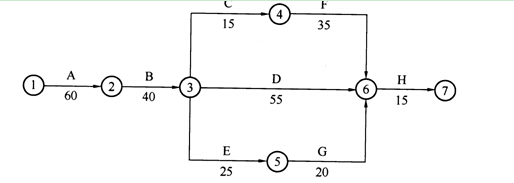

某單項工程，如圖1A420012-1所示進度計劃網絡圖組織施工。
圖1A420012-1 進度計劃網絡圖
原計劃工期是170d，在第7 5天進行的進度檢查時發現：工作A已全部完成，工作B剛剛開工。由于工作B是關鍵工作，所以它拖后15d將導致總工期延長15d完成。
本工程各工作相關參數見表1A420012。
|
序 號
|
工 作
|
最大可壓縮時間
|
趕工費用（元/d）
|
|
1
|
A
|
10
|
200
|
|
2
|
B
|
5
|
200
|
|
3
|
C
|
3
|
100
|
|
4
|
D
|
10
|
300
|
|
5
|
E
|
5
|
200
|
|
6
|
F
|
10
|
150
|
|
7
|
G
|
10
|
120
|
|
8
|
H
|
5
|
420
|
2.問題
(1)為使本單項工程仍按原工期完成，必須調整原計劃，問應如何調整原計劃，才能既經濟又保證整修工作在計劃的170d內完成，列出詳細調整過程。
(2)試計算經調整后，所需投入的趕工費用。
(3)重新繪制調整后的進度計劃網絡圖，并列出關鍵線路(以工作表示)。
3.分析與答案
(1)目前總工期拖后15d，此時的關鍵線路：B→D→H 。
1)其中工作B趕工費率最低，故先對工作B持續時間進行壓縮：
工作B壓縮5d，因此增加費用為：5×200=1000元;
總工期為：185-5=180d;
關鍵線路：B→D→H。
2)剩余關鍵工作中，工作D趕工費率最低，故應對工作D持續時間進行壓縮。
工作D壓縮的同時，1應考慮與之平等的各線路，以各線路工作正常進展均不影響總工期為限。
工作D只能壓縮5d，因此增加費用為：5×300=1500元;
總工期為：180-5=175d;
關鍵線路：B→D→H和B→C→F→H兩條。
3)剩余關鍵工作中，存在三種壓縮方式：①同時壓縮工作C、工作D;②同時壓縮工作F、工作D;③壓縮工作H。
同時壓縮工作c和工作D的趕工費率最低，故應對工作C和工作D同時進行壓縮。
工作c最大可壓縮天數為3d，故本次調整只能壓縮3d，因此增加費用為：3×100+3×300= 1200元;
總工期為：175-3=172d;
關鍵線路：B→D→H和B→C→F→H兩條。
4)剩下關鍵工作中，壓縮工作H趕工費率最低，故應對工作H進行壓縮。
工作H壓縮2d，因此增加費用為：2×420=840元;
總工期為：172-2=170d。
5)通過以上工期調整，工作仍能按原計劃的170d完成。
(2)所需投入的趕工費為：l000+1500+1200+840=4540元。

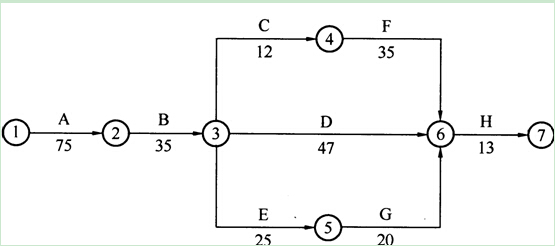

(3)調整后的進度計劃網絡圖如圖1A420012-2.
圖1A420012-2 調整后的進度計劃網絡圖
其關鍵線路為：A→B→D→H和A→B→C→F→H 。
