★★★★★掌握工程網絡計劃的類型和應用
掌握工程網絡計劃的類型和應用
我國《工程網絡計劃技術規程》(JGJ/T121-99)推薦常用的工程網絡計劃類型包括：
1.雙代號網絡計劃;
2.單代號網絡計劃;
3.雙代號時標網絡計劃;
4.單代號搭接網絡計劃。
★★★★★雙代號網絡計劃
一、雙代號網絡計劃
(―)雙代號網絡計劃的基本概念
1.箭線(工作)
2.節點(又稱結點、事件)
3.線路
4.邏輯關系
(二)雙代號網絡計劃的繪圖規則
1.雙代號網絡圖必須正確表達已定的邏輯關系。
2.雙代號網絡圖中，嚴禁出現循環回路。所謂循環回路是指從網絡圖中的某一個節點出發，順著箭線方向又回到了原來出發點的線路。
3.雙代號網絡圖中，在節點之間嚴禁出現帶雙向箭頭或無箭頭的連線。
4.雙代號網絡圖中，嚴禁出現沒有箭頭節點或沒有箭尾節點的箭線。
5.當雙代號網絡圖的某些節點有多條外向箭線或多條內向箭線時，為使圖形簡潔，可使用母線法繪制(但應滿足一項工作用一條箭線和相應的一對節點表示)。
6.繪制網絡圖時，箭線不宜交叉。當交叉不可避免時，可用過橋法或指向法。
7.雙代號網絡圖中應只有一個起點節點和一個終點節點(多目標網絡計劃除外)，而其他所有節點均應是中間節點。
8.雙代號網絡圖應條理清楚，布局合理。
練習：

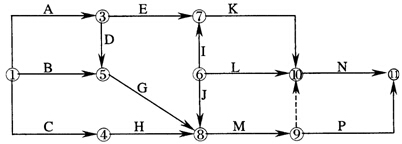

1.某分部工程雙代號網絡圖如下圖所示，圖中錯誤是( )。
A.存在循環回路 B.節點編號有誤
C.存在多個起點節點 D.存在多個終點節點
【答案】C
【解析】 1和6兩個節點都是開始節點。

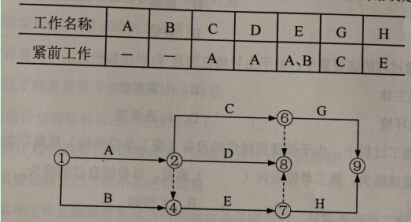

2.根據下列邏輯關系表繪制的雙代號網絡圖如下圖所示，其存在的錯誤是( )。
A.節點編號不對 B.有多個終點節點
C. 邏輯關系不對 D. 有多個起點節點
【答案】B
【解析】圖中8、9兩個節點為終點節點，沒有外向箭線，因而答案為B。
