★★★★★橋梁基礎施工
1B413032 橋梁基礎施工
一、明挖擴大基礎施工
(二)基坑開挖
1.坑壁不加支撐的基坑
(2)黏土在半干硬或硬塑狀態，基坑頂緣無活荷載，稍松土質基坑深度不超過0.5m，中等密實(鍬挖)土質基坑深度不超過1.25m，密實(鎬挖)土質基坑深度不超過2.Om時，均可采用垂直坑壁基坑。基坑深度在5m以內，土的濕度正常時，采用斜坡坑壁開挖或按坡度比值挖成階梯形坑壁，每梯高度為0.5～1.Om為宜，可作為人工運土出坑的臺階。基坑深度大于5m時，坑壁坡度適當放緩，或加做平臺。土的濕度影響坑壁的穩定性時，應采用該濕度下土的天然坡度或采取加固坑壁的措施。當基坑的上層土質適合敞口斜坡坑壁條件，下層土質為密實黏土或巖石時，可用垂直坑壁開挖，在坑壁坡度變換處，應保留有至少0.5m的平臺。
2.坑壁有支撐的基坑
(1)當基坑壁坡不易穩定并有地下水，或放坡開挖場地受到限制.或基坑較深、放坡開挖工程數量較大，不符合技術經濟要求時，可根據具體情況，采取加固坑壁措施，如擋板支撐、鋼木結合支撐、混凝土護壁及錨桿支護等。
(2)噴射混凝土護壁。根據經驗，一般噴護厚度為5～8cm，一次噴護約需1～2h。一次噴護如達不到設計厚度，應等第一次噴層終凝后再補噴，直至達到要求厚度為止。噴護的基坑深度應按地質條件決定，一般不宜超過10m。
(三)基坑排水
橋梁基礎施工中常用的基坑排水方法有;
1.集水坑排水法。除嚴重流沙外，一般情況下均可適用。
2.井點排水法。當土質較差有嚴重流沙現象，地下水位較高，挖基較深，坑壁不易穩定，用普通排水方法難以解決時，可采用井點排水法。
3.其他排水法。對于土質滲透性較大、挖掘較深的基坑，可采用板樁法或沉井法。
(四)基底檢驗和基底處理
2.基底處理
基底處理的主要方法有：換填土法、樁體擠密法、砂井法、袋裝砂井法、預壓法加固地基、強夯法、電滲法、振動水沖法、深層攪拌樁法、高壓噴射注漿法、化學固化劑法等。對于一般軟弱地基土層加固處理方法可歸納為四種類型，即
(五)基坑施工過程中注意要點
1 .在基坑頂緣四周適當距離處設置截水溝，并防止水溝滲水，以避免地表水沖刷坑壁，影響坑壁穩定性。
2 .坑壁邊緣應留有護道，靜荷載距坑邊緣不小于 0 .5m ，動荷載距坑邊緣不小于 1 . Om ;垂直坑壁邊緣的護道還應適當增寬;水文地質條件欠佳時應有加固措施。
5.如用機械開挖基坑，挖至坑底時，應保留不小于30cm厚度的底層，在基礎澆筑圬工前用人工挖至基底標高。
(七)邊坡失穩的預防及處理措施
1.基坑開挖之前，應先做好地面排水系統，在基坑頂外緣四周應向外設置排水坡或設置防水梁、并在適當距離設截水溝，且應防止水溝滲水，避免影響坑壁穩定。
2.坑頂邊緣應有一定的距離作護道，堆載距坑緣不小于0.5m，動載(包括機械及機械通道)距坑緣不小于1.0m，垂直坑壁坑緣邊的護道還應適當增寬，堆置棄土的高度不得超過1.5m。
二、樁基礎
(一)沉入樁
沉入樁所用的基樁主要為預制的鋼筋混凝土樁和預應力混凝土樁。斷面形式常用的有實心方樁和空心管樁兩種。
沉入樁的施工方法主要有：錘擊沉樁、振動沉樁、射水沉樁以及靜力壓樁等。
1.概述
錘擊沉樁一般適用于中密砂類土、黏土。由于錘擊沉樁依靠樁錘的沖擊能量將樁打人土中，因此一般樁徑不能太大(不大于0.6m)，人土深度在40m左右，否則對沉樁設備要求較高。
3.錘擊沉樁的停錘控制標準
(1)設計樁尖標高處為硬塑黏土、碎石土、中密以上的砂土或風化巖等土層時，貫人度達到控制貫人度。
(2)當貫人度已達到控制貫人度，而樁尖標高未到達設計標高時，應繼續錘人0.10m左右(或錘擊30～50次)，如無異常變化即可停錘;若樁尖標高比設計標高高得多時，應報有關部門研究確定。
(3)設計樁尖標高處為一般黏土或其他松軟土層時，應以標高控制，貫人度作為校核。當樁尖已達設計標高，而貫人度仍較大時，應繼續錘擊，使其接近控制貫人度。
( 4 )在同一樁基中，各樁的最終貫人度應大致接近，而沉人深度不宜相差過大，避免基礎產生不均勻沉降。
從沉樁開始時起，應嚴格控制樁位及豎樁的豎直度或斜樁的傾斜度。在沉樁過程中，不得采用頂、拉樁頭或樁身辦法來糾偏，以防樁身開裂并增加樁身附加彎矩。
(二)鉆孔灌注樁施工
2.鉆孔灌注樁施工的主要工序

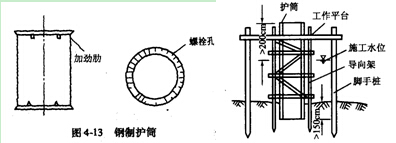

(1)埋設護筒：護筒能穩定孔壁、防止坍孔，還有隔離地表水、保護孔口地面、固定樁孔位置和起到鉆頭導向作用等。
護簡要求堅固耐用，不漏水，其內徑應比鉆孔直徑大(旋轉鉆約大20cm，潛水鉆、沖擊或沖抓錐約大40cm)，每節長度約2～3m。一般常用鋼護筒，在陸上與深水中均能使用，鉆孔完成，可取出重復使用。在深水中埋設護筒時，先打人導向架，再用錘擊或振動加壓沉人護筒。護筒人土深度視土質與流速而定。
(2)泥漿制備：鉆孔泥漿由水、黏土(膨潤土)和添加劑組成，具有浮懸鉆渣、冷卻鉆頭、潤滑鉆具，增大靜水壓力，并在孔壁形成泥皮，隔斷孔內外滲流，防止坍孔的作用。
(3)鉆孔：一般采用螺旋鉆頭或沖擊錐等成孔，或用旋轉機具輔以高壓水沖成孔，常用的方法是：正循環回轉法，反循環回轉法，潛水電鉆法，沖抓錐法，沖擊錐法。
①正循環回轉法：其特點是鉆進與排渣同時連續進行，在適用的土層中鉆進速度較快，但需設置泥漿槽、沉淀池等，施工占地較多，且機具設備較復雜。

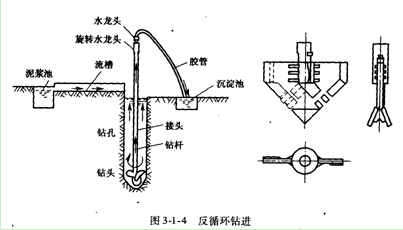

②反循環回轉法：與正循環法不同的是泥漿輸入鉆孔內，然后從鉆頭的鉆桿下口吸進，通過鉆桿中心排出至沉淀池內。其鉆進與排渣效率較高，但接長鉆桿時裝卸麻煩，鉆渣容易堵塞管路。另外，因泥漿是從上向下流動，孔壁坍塌的可能性較正循環法的大，為此需用較高質量的泥漿。

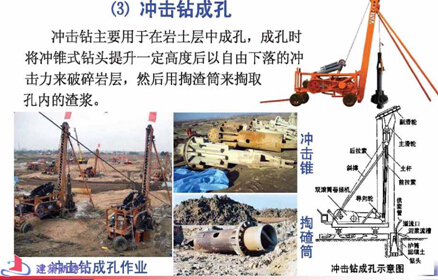

③沖擊鉆孔：沖擊鉆成孔灌注樁適用于黃土、粘性土或粉質粘土和人工雜填土層，特別適合于在有孤石的砂礫石層、漂石層、硬土層、巖層中使用。
④旋挖鉆機鉆孔：旋挖鉆機是一種高度集成的樁基施工機械，采用一體化設計、履帶式360°回轉底盤及桅桿式鉆桿，一般為全液壓系統。旋挖鉆機采用筒式鉆斗，鉆機就位后，調整鉆桿垂直度，注入調制好的泥漿，然后進行鉆孔。
旋挖鉆機一般適用粘土、粉土、砂土、淤泥質土、人工回填土及含有部分卵石、碎石的地層。
(4)孔徑檢查與清孔：鉆孔的直徑、深度和孔形直接關系到成樁質量，是鉆孔樁成敗的關鍵。

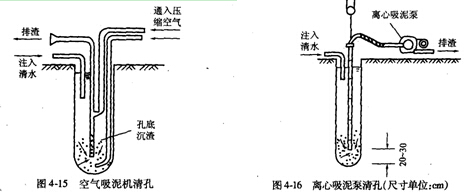

●清孔的方法：有抽漿法、換漿法、掏渣法、噴射清孔法以及用砂漿置換鉆渣清孔法等。其中抽漿法清孔較為徹底，適用于各種鉆孔方法的灌注樁。對孔壁易坍塌的鉆孔，清孔時操作要細心，防止塌孔。
●清孔的質量要求：對摩擦樁;孔底沉淀土的厚度，中、小橋不得大于( 0 . 4 一0. 6 ) d ( d 為樁的直徑)，大橋按設計文件規定。對支承樁(柱樁、對支承樁(柱樁、嵌巖樁)，宜用抽漿法清孔，并宜清理至吸泥管出清水為止。灌注混凝土前，孔底沉淀土厚度不得大于50mm。
(5)灌注混凝土
5.施工中易出現的問題及預防和處理方法
(1)鋼筋籠上浮
●原因分析
混凝土在進入鋼筋籠底部時澆筑速度太快;鋼筋籠未采取固定措施。
●防治措施
當混凝土上升到接近鋼筋籠下端時，應放慢澆筑速度，減小混凝土面上升的動能作用，以免鋼筋籠被頂托而上浮。當鋼筋籠被埋人混凝土中有一定深度時，再提升導管，減少導管埋人深度，使導管下端高出鋼筋籠下端有相當距離時再按正常速度澆筑，在通常情況下，可防止鋼筋籠上浮。此外，澆筑混凝土前，應將鋼筋籠固定在孔位護筒上，也可防止上浮。
(2)斷樁
.原因分析
( a )混凝土坍落度太小，骨料太大，運輸距離過長，混凝土和易性差，致使導管堵，疏通堵管再澆筑混凝土時，中間就會形成夾泥層。
( b )計算導管埋管深度時出錯，或盲目提升導管，使導管脫離混凝土面，再澆筑混土時，中間就會形成夾泥層。
( c )鋼筋籠將導管卡住，強力拔管時，使泥漿混人混凝土中。
( d )導管接頭處滲漏，泥漿進入管內，混入混凝土中。
( e )混凝土供應中斷，不能連續澆筑，中斷時間過長，造成堵管事故。
.預防措施
.治理方法
( a )當導管堵塞而混凝土尚未初凝時，可吊起導管，再吊起一節鋼軌或其他重物在導管內沖擊，把堵管的混凝土沖散或迅速提出導管，用高壓水沖掉堵管混凝土后，重新放人導管澆筑混凝土。
( b )當斷樁位置在地下水位以上時，如果樁的直徑較大(一般在 lm 以上)，可抽掉孔內泥漿，在鋼筋籠的保護下，人下到樁孔中，對先前澆筑的混凝土面進行鑿毛處理并銑鋼筋，然后繼續澆筑混凝土。
( c )當斷樁位置在地下水位以下時，可用直徑較原樁直徑稍小的鉆頭，在原樁位處鉆 . ，鉆至斷樁部位以下適當深度時，重新清孔，并在斷樁部位增設一節鋼筋籠，籠的下半鯉入新鉆的孔中，然后繼續澆筑混凝土。
( d )當導管被鋼筋籠掛住時，如果鋼筋籠埋人混凝土中不深，可提起鋼筋籠，轉動嗜，使導管脫離。如果鋼筋籠埋人混凝土中很深，只好放棄導管。
( e )灌注樁因嚴重塌方而斷樁或導管拔出后重新放人導管時均形成斷樁，是否需要在贓外側補樁，需經檢測后與有關單位商定。
(3)樁身混凝土質量差
●原因分析
(a)澆灌混凝土時未邊灌邊振搗，使樁身混凝土不密實。
(b)澆灌混凝土時或上部放鋼筋籠時，孔壁土坍落在混凝土中，造成樁身夾泥。
(c)混凝土配合比坍落度掌握不嚴，下料高度過大，混凝土產生離析，造成樁身級配和強度不均勻。
●防治措施
