第二節 靜定梁的受力分析、剪力圖與彎矩圖

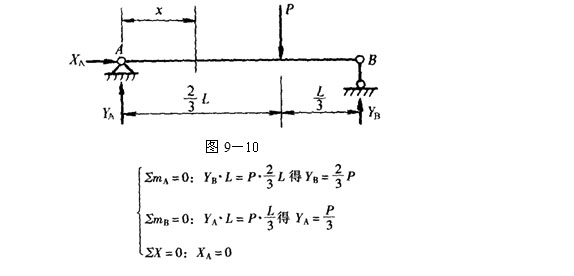

例9―3見圖9―10所示。
檢驗：
1.截面法求指定x截面剪力V，彎矩M

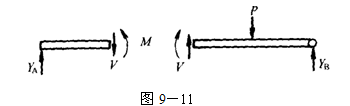

(1)截開：如圖9-11所示;
(2)取左(或右)為研究對象;
(3)畫左(或右)的受力圖;
(4)列左(或右)的平衡方程
注意：V、M方向按正向假設畫出。
剪力與彎矩+、-號規定：如圖9-12所示。
剪力V：順時針為正，反之為負。
彎矩M：如圖向上彎為正，反之為負。
上題中，如
則
從左、從右計算結果相同。

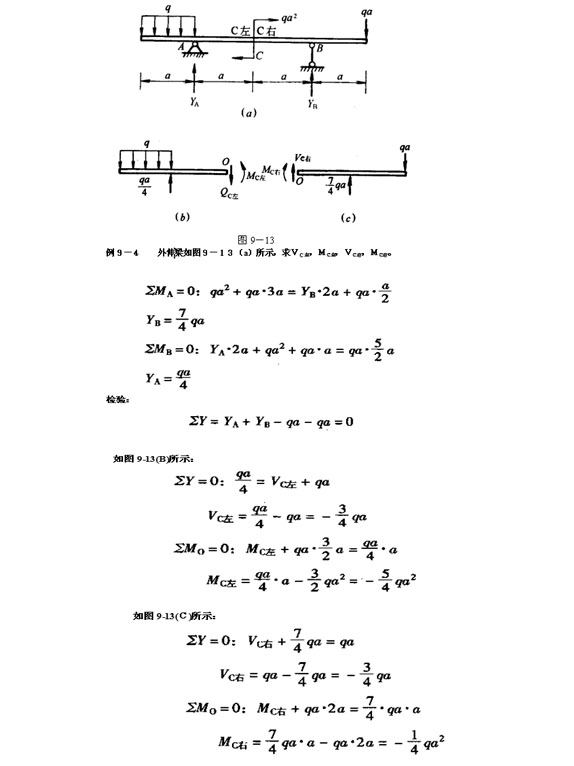

由式(9-5)，式(9-6)，式(9-7)，式(8-8)可以看出以下求剪力和彎矩的規律。
2.直接法求V、M：剪力V=截面一側所有豎向外力的代數和。
彎矩M=截面一側所有外力對截面形心O力矩的代數和。
式中各項的+、-號：如圖9-14所示為+、反之為-。
