　　末端設計中應注意的問題點：

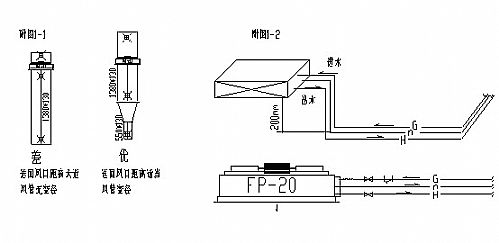

　　1. 接風管的風盤的風口設計，見附圖。

　　1)第一個送風口與風盤的出風口的距離要適當;

　　2)帶有兩個出風口的風盤送風管要變徑;

　　3)風盤的送風口與回風口距離要適當。(≤5米)

　　2.風機盤管的進出水管路設計，見附圖1-2。

　　1)進出水管路為"上進下出";

　　2)風盤與供回水干管的相對標高不小于200mm;

　　3)進水管上依次接過濾器、閘閥、和軟接;

　　4)出水管上接軟接、閘閥

　　3.同型號風盤的出風口數量的確定

　　同型號風盤的出風口數量可視空調區域的不同而定，見附圖1-3。

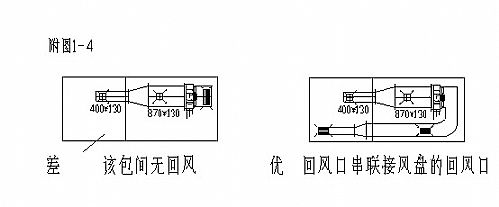

　　4.兩個小包間共用一個風盤的氣流組織

　　兩個小包間共用一個風盤，每個包間可設一個出風口，兩個包間的回風口可以通過串聯接到風盤的回風口上，見附圖1-4。

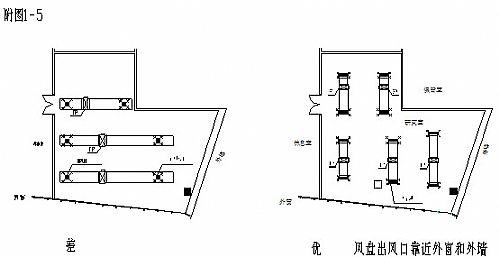

　　5.靠近窗口的風盤布置：

　　為抵擋室外冷負荷滲透，風機盤管應該盡量靠近外墻、外窗布置。見附圖1-5

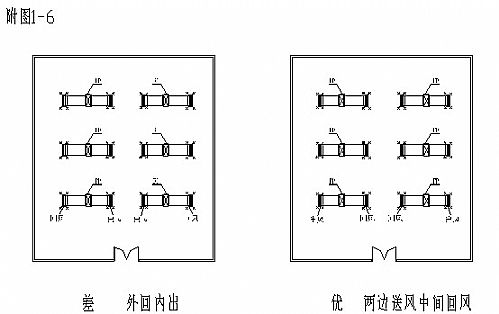

　　6.大空間的風機盤管的布置：

　　在大空間布置風機盤管時，宜以“中間回風，兩邊送風”的氣流組織方式布置風盤，見附圖1-6.

　　7.嵌入機的布置

　　嵌入機布置時離邊墻的距離不得大于3米;

　　諸如會議室、多功能廳等布置嵌入機時應該選用小冷量的多臺機器，均勻布置。

　　8.內機選型

　　大空間可選用嵌入機，長方形辦公室最好選用卡式機

　　9.風口選型

　　高空間不宜選用散流器送風(風不宜送達工作區),最好使用可調雙層百葉送風口.

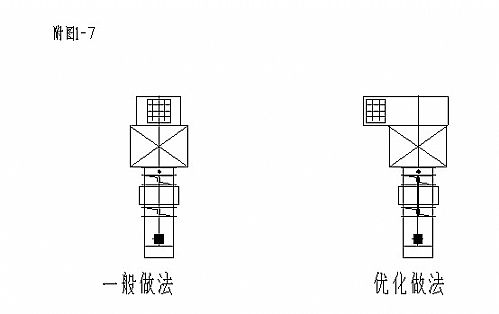

　　10.回風箱的做法：

　　空氣處理機的回風設計:在回風處做比較大的回風箱,在回風箱一側開回風口,該做法可調節氣流,降低噪音),見附圖1-7

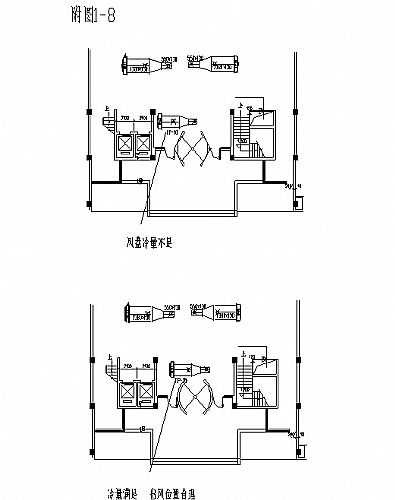

　　11.根據房間功用和冷負荷設計合適的風盤。

　　風盤選型要以設計負荷為依據,風盤布置要考慮空調房間的特點盡量布置美觀。(見附圖1-8)
