四、節點(間接)荷載作用下的影響線

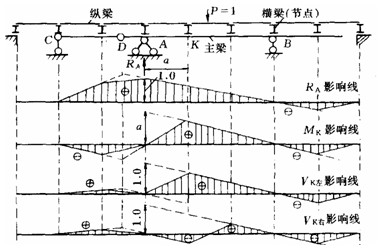

圖5—3所示結構，荷載通過縱梁、橫梁(節點)傳至主梁，主梁承受的是節點(間接)荷載。當P=1在相鄰兩個橫梁間移動時，主梁某量值按直線變化;而當P=1作用在節點上時，相當于直接作用在主梁上，所以這種主梁某量值的影響線可按下法求作：
先作主梁某量值在直接荷載作用下的影響線，并用虛線表示;然后從各節點引豎線與直接荷載作用下的影響線相交，并將各相鄰相交點用直線相連，就得到結點荷載作用下的影響 線。圖5—3所示主梁的影響線如圖示。
圖5-3
