三、用機動法作靜定梁的影響線

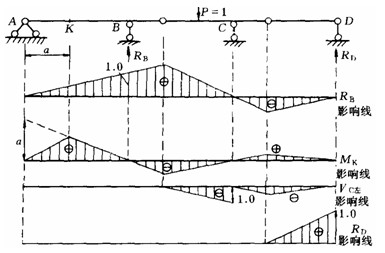

用機動法作靜定梁影響線的基本原理是剛體系虛位移原理，即剛體系的平衡力系在符合剛體系約束條件的任意微小虛位移上所作虛功總和為零。具體做法是：如欲作量值X的影響線，只要去掉與X相應的約束，使體系成為機構，再使機構沿X的正方向產生單位虛位移，由此得到的承載桿沿P=1方向的虛位移圖，就是X的影響線。用機動法校核圖5—2所示影響線，其結果必然與靜力法所得結果一致。
機動法作影響線的主要優點是可以不經計算迅速作出影響線的輪廓，給設計工作帶來方便。同時還可用以校核靜力法所作影響線的正確性。
圖5-2
