2.偶數跨對稱結構

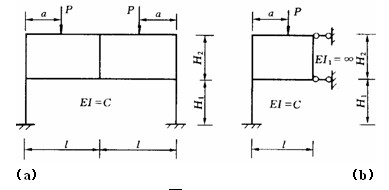

圖4—17a所示對稱結構受正對稱荷載作用，若不計桿件的軸向變形，則橫梁中間結點不產生線位移及角位移，中間的豎柱不產生彎矩和剪力，故可取圖4—17b所示的半結構計算。至于中間豎柱的軸向力，可根據半結構中相應支座的豎向反力的2倍來確定。

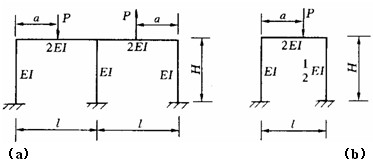

圖4—18a所示結構，中間豎桿的兩端結點能產生相同的豎向線位移，但不能產生反對稱轉角，也不會產生水平線位移，中間豎桿就不會產生彎曲變形，這相當于該桿的彎曲剛度EI= ∞。因此可取圖4—18b所示的半結構計算。
圖4—19a所示對稱結構受反對稱荷載作用，可取圖4—19b所示的半結構計算。
其他四跨、六跨等偶數跨對稱結構(單層或多層)，均可按此取相應的半結構圖計算。
圖4-18
圖4-19
