(二)半結構法
利用對稱結構在對稱軸處的受力和變形特點，可截取結構的一半，以簡化計算。
1.奇數跨對稱結構

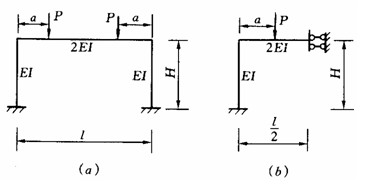

圖4—15a所示奇數跨對稱結構受正對稱荷載作用，橫梁跨中截面的反對稱剪力為0，且該截面的反對稱轉角為零，故可取圖4—15b所示的半結構進行計算。
圖4—16a所示奇數跨對稱結構受反對稱荷載作用，橫梁跨中截面的對稱未知力為0，且該截面的對稱豎向位移為零，故可取圖4—16b所示的半結構計算。
其他三跨、五跨等奇數跨對稱結構(單層或多層)均可按此取相應的半結構計算。
圖4-15
圖4-16
圖4-17
