(二)扁頂法

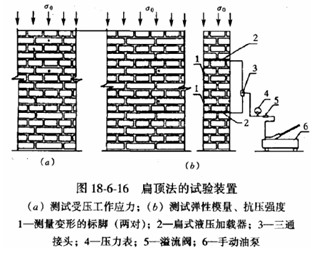

　　扁頂法的試驗裝置是由扁式液壓加載器及液壓加載系統組成(圖18—6—16)。試驗時在待測砌體部位按所取試件的高度在上下兩端垂直于主應力方向沿水平灰縫將砂漿掏空，形成兩個水平空槽，并將扁式加載器的液囊放入灰縫的空槽內。當扁式加載器進油時、液囊膨脹對砌體產生應力，隨著壓力的增加，試件受載增大，直到開裂破壞，由此求得槽間砌體的抗壓強度。

　　槽間砌體抗壓強度除以強度換算系數ξ2ij為標準砌體的抗壓強度：

　　式中扁頂法的強度換算系數為

　　同樣可按公式(18—6—7)計算測區砌體抗壓強度平均值fmi。

　　扁頂法除了可直接測量砌體強度外，當在被試砌體部位布置應變測點進行應變量測時，尚可測量開槽釋放應力、砌體的應力一應變曲線、砌體原始主應力值和彈性模量。

　　現場實測時，以上兩種方法對于240mm墻體試件尺寸其寬度可與墻厚相等，高度為430mm(約7皮磚);對于370mm墻體，寬度為240mm，高度為490mm(約8皮磚)。

　　砌體原位軸心抗壓強度測定法是結構在原始狀態下進行檢測，砌體不受擾動，所以它可以全面考慮磚材和砂漿變異及砌筑質量等對砌體抗壓強度的影響，這對于結構改建、抗震修復加固、災害事故分析以及對已建砌體結構的可靠性評定等尤為適用。此外，這種方法以局部破損應力作為砌體強度的推算依據，結果較為可靠。更由于它是一種半破損的試驗方法，對砌體所造成的局部損傷易于修復。

　　采用原位軸壓法或扁頂法檢測砌體原位軸心抗壓強度時應嚴格遵照《砌體工程現場檢測技術標準》GB/T50315—2000的有關規定進行試驗數據分析和強度推定。該《技術標準》還有原位單剪和原位單磚雙剪兩種方法，可直接測定工程現場的砌體抗剪強度，以及通過量測與砂漿強度有關物理參數間接推定砌體砂漿強度的推出法、回彈法和筒壓法等六種間接測定方法。間接測定方法的不足之處是不能綜合反映工程的材料質量和工程質量，使用時有一定的局限性，但其優點是測試工作較簡單，對砌體工程無損傷或損傷較少。
