二、磚石和砌體結構的現場檢測技術
砌體結構強度除廠受塊材和砂漿等材料強度的影響外，施工制作過程中砌筑工藝對砌體 強度的實際影響也是——項不可忽視的重要因素。目前在對已建砌體結構鑒定的現場檢測中， 較多的是采用砌體原位軸心抗壓強度測定法，推定每一檢測單元的砌體抗壓強度標準值。
(一)原位軸壓法

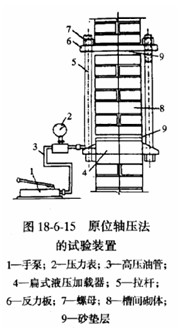

原位軸壓法的試驗裝置由扁式液壓加載器、反力平衡架和液壓加載系統組成(圖18—6—15)，測試時先在砌體測試部位垂直方向按試件高度上下兩端各開鑿一個水平槽，將反力平衡架的反力板置于上槽孔，在下槽孔內嵌入—扁式加載器，并用白平衡拉桿固定。
通過加載系統對試件分級加載，直到試件受壓開裂破壞，求得砌體的極限抗壓強度。
單個測點的槽間砌體抗壓強度為
式中 fuji——第i個測區第j個槽間砌體抗壓強度(MPa);
Nuji——第i個測區第j個槽間砌體的受壓破壞荷載值(N);
Aij——第i個測區第j個槽間砌體的受壓面積(mm2)。
槽間砌體抗壓強度除以換算系數ζ1ij，這時第i個測區第j個測點的標準砌體的抗壓強度fmij按下式計算：
式中原位軸壓法的無量綱強度換算系數ζ1ij為
ζ1ij是測點墻體上部的壓應力σ0ij的函數，主要是考慮試件上部壓應力σ0和兩側砌體對被測試件約束影響的修正。
測區砌體抗壓強度平均值為
式中 fmi——第i個測區的砌體抗壓強度平均值(MPa);
n1——測區測點數。
