　　二、擋土墻設計

　　擋土墻設計應根據地質條件、材料、施工等因素綜合考慮。通常包括下列內容:

　　(1)穩定性驗算,包括抗傾覆和抗滑移穩定性;

　　(2)地基承載力驗算;

　　(3)墻身強度驗算。

　　在上列內容中,地基的承載力驗算與一般偏心荷載作用下基礎的計算方法相同,即要求基底的最大壓應力σmax=1.2R (R為地基土容許承載力)。墻身強度驗算應根據墻體材料分別按磚石結構、素混凝土結構或鋼筋混凝土結構有關計算方法進行。擋土墻埋深較淺時,可不考慮被動土壓力的影響,穩定性驗算按圖12-5-10所示力系進行。

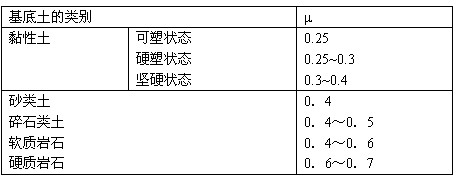

　　擋土墻基底的摩擦系數μ值表12-5-1 基底土的類別|μ

　　抗傾覆安全系數Kq指對墻趾O點的抗傾力矩與傾覆力矩之比,應滿足:

　　抗滑動安全系數Kh指阻滑力與滑動力之比應滿足

　　式中h 、α、b分別為Ex、Ez和W對墻趾O的力臂;W為擋土墻的自重; Ex、Ez為土壓力在x, z方向的分量;μ為基底摩擦系數,應由試驗確定,缺乏資料時可按表12-5-1取用。

　　擋土墻設計還應重視墻后排水。由于雨水下滲,墻后積水可使填土重度增大,強度降低、地基土軟化,造成擋土墻破壞。所以墻后填土應盡量選用透水性較強的土,如砂土、礫石、碎石等。不應采用淤泥、耕植土、膨脹性教土等作為填料。在墻身應布置適當數量的泄水孔。泄水孔入口處應用粗粒材料做濾水層以免淤塞,墻后地面應鋪筑和土隔水層。
