七、單自由度系統的振動

　　(一)自由振動

　　僅受恢復力(或恢復力矩)作用而產生的振動稱為自由振動

　　1.振動方程·振動特性

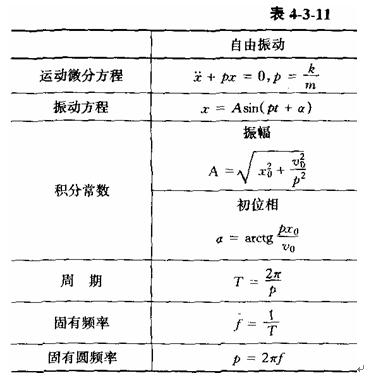

　　一懸掛質量彈簧系統，現取系統靜平衡位置為坐標原點O，建立坐標軸x，則以x為獨立參數的振體自由振動的運動微分方程、振動方程、特性參數等列于表4-3-11中。

　　自由振動特性小結：

　　(1)由運動方程x=Asin(pt+α)可見，系統在恢復力作用下的自由振動是簡諧振動。

　　(2)自由振動的固有圓頻率p僅決定系統本身的基本參數：質量m和彈簧的剛性系數k。而與運動的初始條件無關。

　　(3)自由振動的振幅A和初位相α都由運動的初始條件xo、vo來決定。

　　2.振動系統固有圓頻率的計算

　　(1)直接法：質量一彈簧系統，設已知質量m和彈簧剛性系數k，直接代入公式 即可求得。

　　(2)平衡法：質量一彈簧系統，在乎衡時kδst=P=mg，δst是靜變形，即k=P/δst=mg/δst故：

　　(3)列出系統的運動微分方程，化為標準形式如

　　即可得到

　　式中 meq——等效質量，表示系統的慣性。

　　keq——等效剛性系數，表示系統的彈性。

　　q——系統的廣義坐標。

　　(4)能量法

　　T+V=C 或 Tmax=Vmax

　　式中 T為動能，V為勢能。

　　3，并聯或串聯彈簧的當量剛性系數(等效剛度)

　　并聯：

　　串聯：
