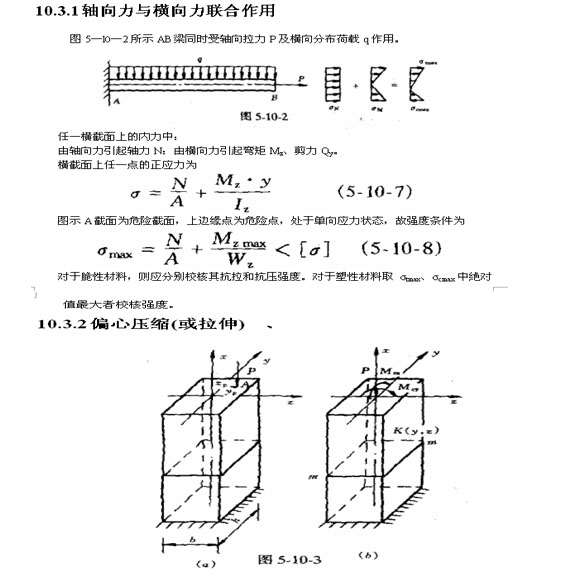

圖5―1―3所示桿件受偏心壓力(或拉力)作用時，將同時產生軸向壓縮(拉伸)和平面彎曲兩種基本變形。
1.任一截面上的內力分量為
軸力 N=-P
彎矩
3、中性軸位置
橫截面中心軸位置由σ=0確定，中性軸為一條不通過截面形心的直線。
式中 (z0，y0)為中性軸上任一點的坐標。
中性軸在y、z軸上的截距分別為
式中負號表明，截距ay、az分別與外力作用點位置yp、zp反號，即中性軸與外力作用點 分別處于形心的兩側。 •
4.強度條件
危險點位于距中性軸最遠的點處。若截面有棱角，則危險點必在棱角處;若截面無棱角則在截面周邊上平行于中性軸的切點處。危險點的應力狀態為單向應力狀態，其強度條件為
若材料的[σt]>[σc]，則最大拉應力點與最大壓應力點均需校核。
5.截面核心
定義 截面形心周圍的一個區域，當偏心荷載作用于該區域時，截面上只出現一種應 力。
計算公式 確定截面核心，由與截面周邊相切的中性軸截距，求外力作用點的位置，即
