三、案例分析題(共 4 題，每題 20 分)
案例一
某機電設備安裝公司承擔了理工大學建筑面積為 2 萬平方米圖書館工程的通風空調系統施工任務。該工程共有 S1-S6 六個集中式全空氣空調系統，空調風系統設計工作壓力為 600Pa。 空氣處理機組均采用帶送風機段的組合式空調機， 由安裝公司采購并組成項目部承擔安裝任務。風管系統安裝完畢后，嚴密性試驗采用漏光法檢測合格。當施工進入空調系統調試階段時，系統出現三個問題：①空氣處理機組運轉時晃動;
②S1 系統調試中在風管所有閥門全開情況下，實測送入空調區風量小于設計風量且相差較大，而該系統風機出口風量實測值符合設計要求;③空氣處理機組冷卻水進出管路上的閥門有滴水，經檢查這兩個閥門未保冷但無漏水。針對上述問題，施工單位采取了整改措施后才使系統調試合格。空調系統調試完成后，按施工質量驗收程序進行了施工質量驗收。
問題:
1.空氣處理機組運轉時產生晃動的原因是什么?如何解決?
2.分析 S1 系統送入空調區的風量與設計風量相差較大的主要原因。
3.解決閥門滴水問題的措施有哪些?
4.按照建筑工程項目劃分標準，該通風空調系統應劃分為圖書館工程的什么工程?該工程的施工質量驗收程序是什么?
案例二
某機電設備安裝公司承包了一臺帶換熱段的分離塔和附屬容器、工藝管道的安裝工程。合同約定，分離塔由安裝公司制造或訂貨，建設單位提供制造圖樣。由于該塔屬壓力容器，安裝公司不具備壓力容器制造和現場組焊資格，故向某具備資格的容器制造廠訂貨。安裝公司為了搶工期，未辦理任何手續，在分離塔運抵現場卸車后，直接吊裝就位，并進行后續的配管工程。
在工程的實施過程中，出現了以下事件：
事件 1： 管道系統壓力試驗中， 塔進、 出口管道上多個閥門發生泄漏。 檢查施工記錄，該批由建設單位供貨的閥門在安裝前未進行試驗。安裝公司拆卸閥門并處理完后重新試壓合格，工期比原計劃延誤 6 天。安裝單位就工期延誤造成的損失向建設單位索賠，遭到建設單位拒絕。
事件 2：在聯動試運行中，分離塔換熱段管板與接管連接的多處焊縫泄漏，試運行中止。安裝單位對塔泄漏處進行了補焊處理后，再次啟動試運行，而塔的原漏點泄漏更加嚴重，不得不再次停止試運行。分析事故原因，確定是由分離塔質量問題引起，但未查到分離塔的出廠質量證明文件和現場交接記錄。由于分離塔待修停工，使該項目推遲竣工投產 2 個月。為此，建設單位要求安裝單位承擔質量責任并賠償全部經濟損失。
問題：
1、閥門安裝前應由哪個單位進行何種試驗?該管道使用的閥門試驗比例是多少?
2、說明建設單位拒絕安裝單位對事件 1 提出索賠的理由。
3、安裝單位在分離塔安裝前應根據什么規定、申辦何種手續?安裝單位對分離塔進行補焊作業有什么不妥?
4、在事件 2 中，安裝單位和容器制造廠的質量職責是什么?對事故各自負什么質量和經濟責任?說明理由。
案例三

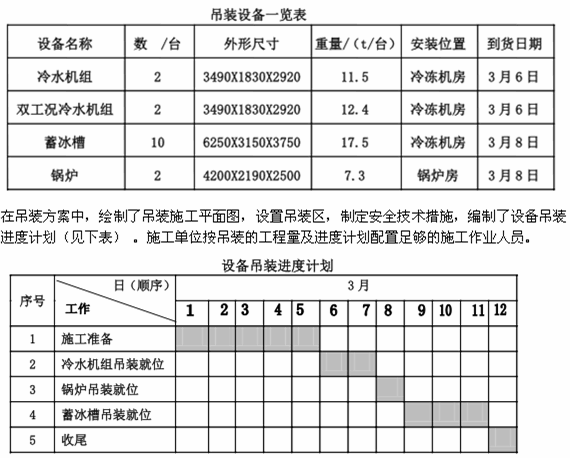

某建筑空調工程中的冷熱源主要設備由某施工單位吊裝就位，設備需吊裝到地下一層(-7.5m) ，再牽引至冷凍機房和鍋爐房就位。施工單位依據設備一覽表(見下表)及施工現場條件(混凝土地坪)等技術參數進行分析、比較，制定了設備吊裝施工方案，方案中選用 KMK6200 汽車式起重機，起重機在工作半徑 19m、吊桿伸長 44.2m 時，允許載荷為 21.5t，滿足設備的吊裝要求。鍋爐房的泄爆口尺寸為 9000mm×4000mm，大于所有設備外形尺寸，設置鍋爐房泄爆口為設備的吊裝口，所有設備經該吊裝口吊入，冷水機組和蓄冰槽需用卷揚機牽引到冷凍機房就位。
問題：
1、設備吊裝工程中應配置哪些主要的施工作業人員?
2、起重機站立位置的地基應如何處理?
3、指出進度計劃中設備吊裝順序不合理之處?說明理由并糾正。
4、在設備的試吊中，應關注哪幾個重要步驟?
