(1)定義：網孔電流法是以網孔電流作為電路的獨立變量的求解方法。 它僅適用于平面電路。網孔電流法的主要思想是利用假想電流來實現。

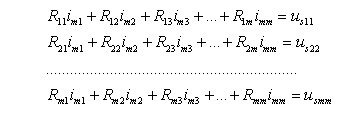

(2)對具有m個網孔的平面電路，網孔電流方程的一般形式為：
其中：Rkk:自電阻(為正) ，k=1,2,…,m (繞行方向取參考方向)。
Rjk:互電阻，+ : 流過互阻兩個回路電流方向相同;- : 流過互阻兩個回路電流方向相反;0 : 無關
(3)網孔電流法的一般步驟：
(a)選定網孔(b-(n-1)) ，并確定其繞行方向;
(b)對m網孔，以網孔電流為未知量，列寫其KVL方程;
(c)求解上述方程，得到m個網孔電流;
(d)求各支路電流(用網孔電流法);
(e)其它分析
注意：
(1)獨立電源全部放在方程右側;
(2)獨立電流源：
(a)盡量使其成為網孔電流，這樣網孔電流已知，可不列該網孔方程;
(b)當不選為網孔電流時，首先設其上電壓后，將其看成獨立壓源處理，然后增加一個網孔電流與該電流源電流的關系方程。
