電力電纜
電力電纜是傳輸和分配電能的一種特殊電線，主要用于傳輸和分配電能，廣泛用于電力系統、工礦企業、高層建筑及各行各業中。在城市或廠區，使用電纜可使市容和廠區整齊美觀并增加出線走廊，不占用空間。電力電纜的使用電壓范圍寬，可從幾百伏到幾百千伏，并具有防潮、防腐蝕、防損傷、節約空間、易敷設、運行簡單方便等特點。按敷設方式和使用性質，電力電纜可分為普通電纜、直埋電纜、海底電纜、架空電纜、礦山井下用電纜和阻燃電纜等種類。按絕緣方式可分為聚氯乙稀絕緣、交聯聚乙烯絕緣、油浸紙絕緣、橡皮絕緣和礦物絕緣等。

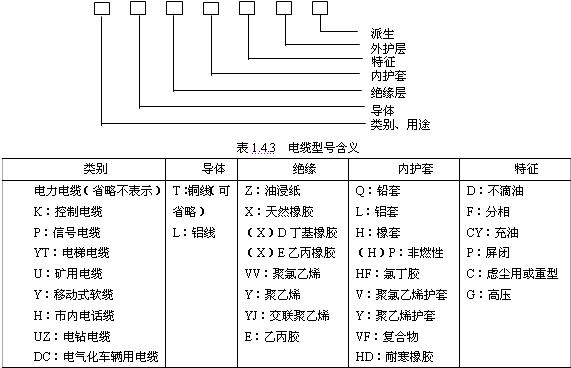

(—)電纜的型號表示法 電纜型號的內容包含有：用途類別、絕緣材料、導體材料、鎧裝保護層等，電纜型號含義如表1.4.3所示，一般型號表示如下：

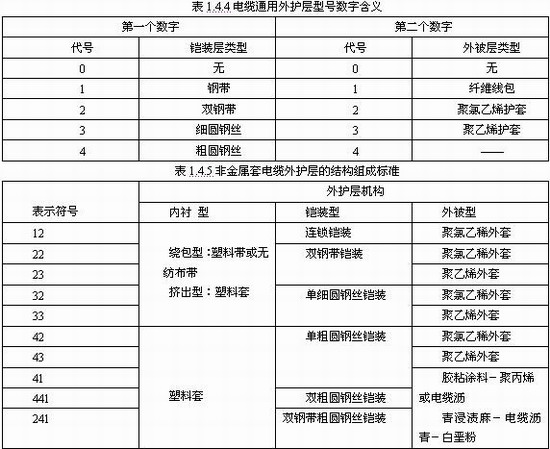

電纜如有外護層時，在表示型號的漢語拼音字母后面用兩個阿拉伯數字來表示外護層的結構。其外護層的結構按鎧裝層和外被層的結構順序用阿拉伯數字表示，前一個數字表示鎧裝結構，后一個數字表示外被層結構類型。電纜通用外護層和非金屬套電纜外護層中每一個數字所代表的主要材料及含義見表1.4.4和表1.4.5所示。
還有一些變通標法，如外護層：11—裸金屬護套一級外護套;12—鋼帶鎧裝一級外護層，20—裸鋼帶鎧裝一級外護層;13—細鋼絲鎧裝一級外護層，130—裸細鋼絲鎧裝一級外護層;15—粗鋼絲鎧裝一級外護層，150—裸粗鋼絲鎧裝一級外護層;21—是鋼帶加固麻被護層;22—是鋼帶鎧裝二極外護層;23—是細鋼絲鎧裝二級外護層;25—是粗鋼絲鎧裝二級外護層;29—是內鋼帶鎧裝有外護層;30—裸細鋼絲鎧裝;39—內細鋼絲鎧鋼;50—裸粗鋼絲鎧裝;59—內粗鋼絲鎧裝。
表示方法舉例：
1.ZQ21-3×50-10-250表示銅芯、紙絕緣、鉛包、雙鋼帶鎧裝、纖維外被層(如油麻)、三芯、50mm2、電壓為10kV、長度為250m的電力電纜。
2.YJLV22-3×120-10-300表示鋁芯、交聯聚乙烯絕緣、聚氯乙烯內護套、雙鋼帶鎧裝、聚氯乙烯外護套、三芯、120mm2、電壓10kV、長度為300m的電力電纜。
3.VV22(3×25+1×16)表示銅芯、聚氯乙烯內護套、雙鋼帶鎧裝、聚氯乙烯外護套、三芯25mm2、一芯16mm2的電力電纜。
在實際建筑工程中，一般優先選用交聯聚乙烯電纜，其次用不滴油紙絕緣電纜，最后選普通油浸紙絕緣電纜。當電纜水平高差較大時，不宜使用粘性油浸紙絕緣電纜。工程中直埋電纜必需選用鎧裝電纜。
