網絡圖的繪制規則和方法
1. 雙代號網絡圖的繪制規則和方法
(1)繪圖規則。在繪制雙代號網絡圖時，一般應遵循以下基本規則：
1)網絡圖必須按照已定的邏輯關系繪制。
2)網絡圖中嚴禁出現從一個節點出發，順箭頭方向又回到原出發點的循環回路。
3)網絡圖中的箭線(包括虛箭線，以下同)應保持自左向右的方向，不應出現箭頭指向左方的水平箭線和箭頭偏向左方的斜向箭線。若遵循該規則繪制網絡圖，就不會出現循環回路。
4)網絡圖中嚴禁出現雙向箭頭和無箭頭的連線。
5)網絡圖中嚴禁出現沒有箭尾節點的箭線和沒有箭頭節點的箭線。轉自環球網校edu24ol.com

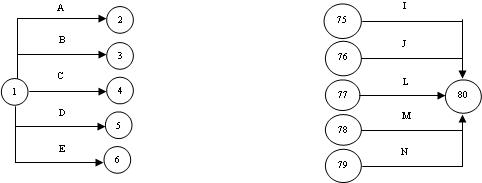

6)嚴禁在箭線上引入或引出箭線。但當網絡圖的起點節點有多條箭線引出(外向箭線)或終點節點有多條箭線引入(內向箭線)時，為使圖形簡潔，可用母線法繪圖。即：將多條箭線經一條共用的垂直線段從起點節點引出，或將多條箭線經一條共用的垂直線段引入終點節點，如圖4.5.2所示。對于特殊線型的箭線，如粗箭線、雙箭線、虛箭線、彩色箭線等，可在從母線上引出的支線上標出。
圖4.5.2 母線法

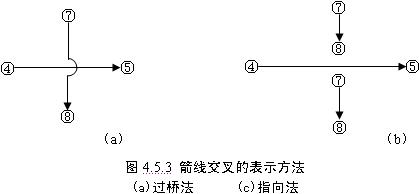

7)應盡量避免網絡圖中工作箭線的交叉。當交叉不可避免時，可以采用過橋法或指向法處理。如圖4.5.3所示。
8)網絡圖中應只有一個起點節點和一個終點節點(任務中部分工作需要分期完成的網絡計劃除外)。除網絡圖的起點節點和終點節點外，不允許出現沒有外向箭線的節點和沒有內向箭線的節點。
(2)繪圖方法。當已知每一項工作的緊前工作時，可按下述步驟繪制雙代號網絡圖：
1)繪制沒有緊前工作的工作箭線，使它們具有相同的開始節點，以保證網絡圖只有一個起點節點。
2)依次繪制其它工作箭線。這些工作箭線的繪制條件是其所有緊前工作箭線都已經繪制出來。在繪制這些工作箭線時，應按下列原則進行：
①當所要繪制的工作只有一項緊前工作時，則將該工作箭線直接畫在其緊前工作箭線之后即可。
②當所要繪制的工作有多項緊前工作時，應按以下四種情況分別予以考慮：
a. 對于所要繪制的工作(本工作)而言，如果在其緊前工作之中存在一項只作為本工作緊前工作的工作(即在緊前工作欄目中，該緊前工作只出現一次)，則應將本工作箭線直接畫在該緊前工作箭線之后，然后用虛箭線將其它緊前工作箭線的箭頭節點與本工作箭線的箭尾節點分別相連，以表達它們之間的邏輯關系。
b. 對于所要繪制的工作(本工作)而言，如果在其緊前工作之中存在多項只作為本工作緊前工作的工作，應先將這些緊前工作箭線的箭頭節點合并，再從合并后的節點開始，畫出本工作箭線，最后用虛箭線將其它緊前工作箭線的箭頭節點與本工作箭線的箭尾節點分別相連，以表達它們之間的邏輯關系。
c. 對于所要繪制的工作(本工作)而言，如果不存在情況a.和情況b.時，應判斷本工作的所有緊前工作是否都同時作為其它工作的緊前工作(即在緊前工作欄目中，這幾項緊前工作是否均同時出現若干次)。如果上述條件成立，應先將這些緊前工作箭線的箭頭節點合并后，再從合并后的節點開始畫出本工作箭線。
d. 對于所要繪制的工作(本工作)而言，如果既不存在情況a.和情況b.，也不存在情況c.時，則應將本工作箭線單獨畫在其緊前工作箭線之后的中部，然后用虛箭線將其各緊前工作箭線的箭頭節點與本工作箭線的箭尾節點分別相連，以表達它們之間的邏輯關系。
3)當各項工作箭線都繪制出來之后，應合并那些沒有緊后工作之工作箭線的箭頭節點，以保證網絡圖只有一個終點節點(多目標網絡計劃除外)。
4)當確認所繪制的網絡圖正確后，即可進行節點編號。網絡圖的節點編號在滿足前述要求的前提下，既可采用連續的編號方法，也可采用不連續的編號方法，如1，3，5，……或5，10，15，……等，以避免以后增加工作時而改動整個網絡圖的節點編號。
以上所述是已知每一項工作的緊前工作時的繪圖方法，當已知每一項工作的緊后工作時，也可按類似的方法進行網絡圖的繪制，只是其繪圖順序由前述的從左向右改為從右向左。
2. 單代號網絡圖的繪制規則和方法
(1)繪圖規則。單代號網絡圖的繪圖規則與雙代號網絡圖的繪圖規則基本相同，主要區別在于：

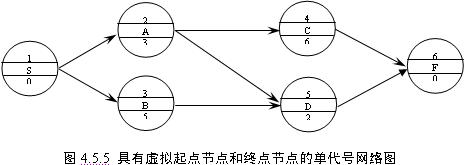

當網絡圖中有多項開始工作時，應增設一項虛擬的工作(S)，作為該網絡圖的起點節點;當網絡圖中有多項結束工作時，應增設一項虛擬的工作(F)，作為該網絡圖的終點節點。如圖4.5.5所示，其中S和F為虛擬工作。
(2)繪圖示例。繪制單代號網絡圖比繪制雙代號網絡圖容易得多，這里僅舉一例說明單代號網絡圖的繪制方法。
