　　1A411030 建筑結構構造要求

　　1A411031 結構構造要求

　　一、混凝土結構的受力特點及其構造

　　1.混凝土結構的優點

　　(1)強度較高，鋼筋和混凝土兩種材料的強度都能充分利用;

　　(2)可模性好，適用面廣;

　　(3)耐久性和耐火性較好，維護費用低;

　　(4)現澆混凝土結構的整體性好，延性好，適用于抗震抗爆結構，同時防振性和防輻射性能較好，適用于防護結構;

　　(5)易于就地取材。

　　混凝土結構的缺點：自重大，抗裂性較差，施工復雜，工期較長。

　　由于鋼筋混凝土結構有很多優點，適用于各種結構形式，因而在房屋建筑中得到廣泛應用。

　　2.鋼筋和混凝土的材料性能

　　(1)鋼筋

　　我國普通鋼筋混凝土中配置的鋼筋主要是熱軋鋼筋，預應力筋常用中、高強鋼絲和鋼絞線。

　　1)熱軋鋼筋的種類：熱軋鋼筋由普通低碳鋼(含碳量不大于0.25%)和普通低合金

　　鋼(合金元素不大于5%)制成。其常用種類、代表符號和直徑范圍見表1A411031-1。

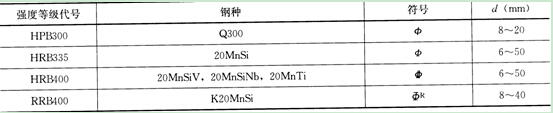

　　鋼筋常用種類、代表符號和直徑范圍 表1A411031-1

　　2)鋼筋的力學性能：

　　建筑鋼筋分兩類，一類為有明顯流幅的鋼筋，另一類為沒有明顯流幅的鋼筋。

　　有明顯流幅的鋼筋含碳量少，塑性好，延伸率大。

　　無明顯流幅的鋼筋含碳量多，強度高，塑性差，延伸率小，沒有屈服臺階，脆性破壞。

　　對于有明顯流幅的鋼筋，其性能的基本指標有屈服強度、延伸率、強屈比和冷彎性能四項。冷彎性能是反映鋼筋塑性性能的另一個指標。

　　3)鋼筋的成分：

　　鐵是主要元素，還有少量的碳、錳、硅、釩、鈦等;另外，還有少量有害元素，如硫、磷。

　　(2)混凝土

　　1)抗壓強度：立方體強度以fCU作為混凝土的強度等級，單位是N/m2，例如C20表示抗壓強度為20N/ mm2。規范共劃分十四個強度等級，C15～C80，級差為5N/mm2。

　　2)棱柱體抗壓強度f(wàn)c，該強度是采用150mm×150mm×300mm的棱柱體作為標準試件試驗所得。

　　3)抗拉強度f(wàn)t。，是計算抗裂的重要指標?；炷恋目估瓘?qiáng)度很低。

　　(3)鋼筋與混凝土的共同工作

　　鋼筋與混凝土的相互作用叫粘結。鋼筋與混凝土能夠共同工作是依靠它們之間的粘結強度?；炷僚c鋼筋接觸面的剪應力稱粘結應力。

　　影響粘結強度的主要因素有混凝土的強度、保護層的厚度和鋼筋之間的凈距離等。

　　3.極限狀態設計方法的基本概念

　　我國現行規范采用以概率理論為基礎的極限狀態設計方法，其基本原則如下：

　　(1)結構功能：建筑結構必須滿足安全性、適用性和耐久性的要求。

　　(2)可靠度：結構在規定的時間內，在規定的條件下，完成預定功能要求的能力，稱為結構的可靠性，可靠度是可靠性的定量指標。

　　(3)極限狀態設計的實用表達式：為了滿足可靠度的要求，在實際設計中采取如下措施：

　　1)一般情況下在計算桿件內力時，對荷載標準值乘以一個大于1的系數，稱荷載分項系數。

　　2)在計算結構的抗力時，將材料的標準值除以一個大于1的系數，稱材料分項系數。

　　3)對安全等級不同的建筑結構，采用一個重要性系數進行調整。

　　在采用上述措施后，可靠度指標便得到了滿足。這就是以分項系數表達的極限狀態設計方法。

　　4.鋼筋混凝土梁的配筋原理及構造要求

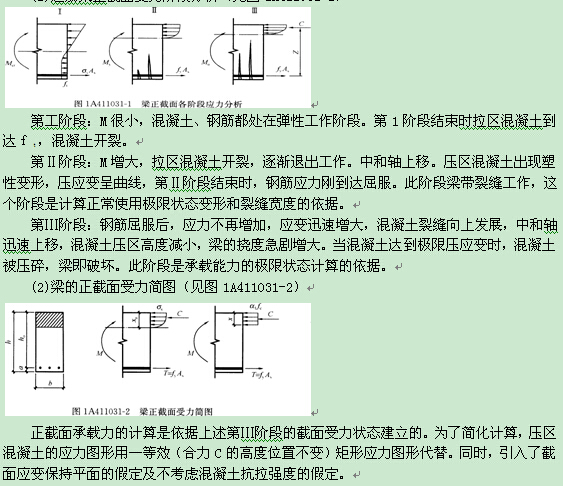

　　(1)適筋梁正截面受力階段分析(見圖1A411031-1)

　　(4)梁的斜截面承載能力保證措施

　　受彎構件截面上除作用彎矩M外，通常還作用有剪力V。在彎矩M和剪力V的共同作用下，有可能產生斜裂縫，并沿斜裂縫截面發生破壞。

　　影響斜截面受力性能的主要因素：

　　1)剪跨比和高跨比;

　　2)混凝土的強度等級;

　　3)腹筋的數量，箍筋和彎起鋼筋統稱為腹筋。

　　為了防止斜截面的破壞，通常采用下列措施：

　　1)限制梁的截面最小尺寸，其中包含混凝土強度等級因素;

　　2)適當配置箍筋，并滿足規范的構造要求;

　　3)當上述兩項措施還不能滿足要求時，可適當配置彎起鋼筋，并滿足規范的構造要求。

　　5.梁、板的受力特點及構造要求

　　梁、板按支承情況分，有簡支梁、板與多跨連續梁、板之分。板按其受彎情況又有單向板與雙向板之分。

　　(1)單向板與雙向板的受力特點

　　兩對邊支承的板是單向板，一個方向受彎;而雙向板為四邊支承，雙向受彎。當長邊與短邊之比小于或等于2時，應按雙向板計算;當長邊與短邊之比大于2但小于3時，宜按雙向板計算;當按沿短邊方向受力的單向板計算時，應沿長邊方向布置足夠數量的構造筋;當長邊與短邊長度之比大于或等于3時，可按沿短邊方向受力的單向板計算。

　　(2)連續梁、板的受力特點

　　現澆肋形樓蓋中的板、次梁和主梁，一般均為多跨連續梁(板)。連續梁(板)的內力計算是主要內容，配筋計算與簡支梁相同。內力計算有兩種方法。主梁按彈性理論計算，次梁和板可考慮按塑性變形內力重分布的方法計算。彈性理論的計算是把材料看成彈性的，用結構力學的方法，考慮荷載的不利組合，計算內力，并畫出包絡圖，進行配筋計算。

　　均布荷載下，等跨連續板和連續次梁的內力計算，可考慮塑性變形的內力重分布。允許支座出現塑性鉸，將支座截面的負彎矩調低，即減少負彎矩;調整的幅度，必須遵守一定的原則。

　　連續梁、板的受力特點是，跨中有正彎矩，支座有負彎矩。因此，跨中按最大正彎矩計算正筋，支座按最大負彎矩計算負筋。鋼筋的截?cái)辔恢冒匆?guī)范要求截?cái)唷?/p>

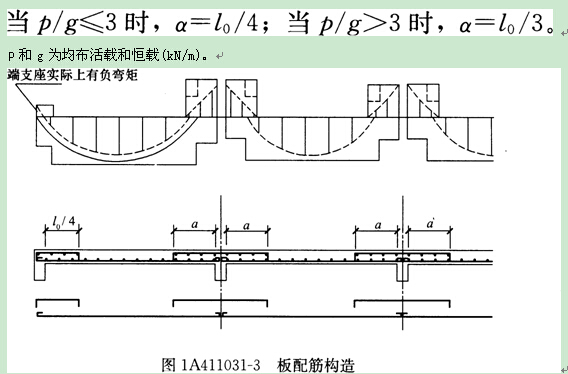

　　板的配筋構造如圖1A411031-3所示。

　　(3)梁、板的構造要求

　　梁最常用的截面形式有矩形和T形。梁的截面高度一般按跨度來確定，寬度一般是高度的1/3。梁的支承長度不能小于規范規定的長度。縱向受力鋼筋宜優先選用HRB335、HRB400鋼筋，常用直徑為10～25mm，鋼筋之間的間距不應小于25mm，也不應小于直徑。保護層的厚度與梁所處環境有關，一般為25～40mm。

　　板的厚度與計算跨度有關，屋面板一般不小于60mm，樓板一般不小于80mm，板的支承長度不能小于規范規定的長度，板的保護層厚度一般為15～30mm。受力鋼筋直徑常用6、8、10,12mm。間距不宜大于250mm。

　　梁、板混凝土的強度等級一般采用C20以上。

　　二、砌體結構的受力特點及其構造

　　采用磚、砌塊和砂漿砌筑而成的結構稱為砌體結構。

　　砌體結構有以下優點：砌體材料抗壓性能好，保溫、耐火、耐久性能好;材料經濟，就地取材;施工簡便，管理、維護方便。砌體結構的應用范圍廣，它可用作住宅、辦公樓、學校、旅館、跨度小于15m的中小型廠房的墻體、柱和基礎。

　　砌體的缺點：砌體的抗壓強度相對于塊材的強度來說還很低，抗彎、抗拉強度則更低;黏土磚所需土源要占用大片良田，更要耗費大量的能源;自重大，施工勞動強度高，運輸損耗大。

　　1.砌體材料及砌體的力學性能

　　(1)砌塊

　　磚、砌塊根據其原料、生產工藝和孔洞率來分類。由黏土、頁巖、煤矸石或粉煤灰為主要原料，經焙燒而成的實心或孔洞率不大于規定值且外形尺寸符合規定的磚，稱為燒結普通磚;孔洞率大于25%，孔的尺寸小而數量多，主要用于承重部位的磚稱為燒結多孔磚，簡稱多孔磚。燒結普通磚又分為燒結黏土磚、燒結頁巖磚、燒結煤矸石磚和燒結粉煤

　　灰磚。以石灰和砂為主要原料，或以粉煤灰、石灰并摻石膏和骨料為主要原料，經坯料制備、壓制成型、高壓蒸汽養護而成的實心磚，稱為蒸壓灰砂磚或蒸壓粉煤灰磚，簡稱灰砂磚或粉煤灰磚。

　　磚的強度等級用“MU"表示，單位為MPa(N/mm2).燒結普通磚、燒結多孔磚等的強度等級分MU30,MU25,MU20,MU15和MU1O五級。蒸壓灰砂磚、蒸壓粉煤灰磚的強度等級分MU25,MU20,MU15,MU10四級。

　　(2)砂漿

　　砂漿可使砌體中的塊體和砂漿之間產生一定的粘結強度，保證兩者能較好地共同工作，使砌體受力均勻，從而具有相應的抗壓、抗彎、抗剪和抗拉強度。砂漿按組成材料的不同，可分為：水泥砂漿;水泥混合砂漿;石灰、石膏、黏土砂漿。

　　砂漿強度等級符號為“M”。規范給出了五種砂漿的強度等級，即M15,M10、M7.5,M5和M2.5。當驗算正在砌筑或砌完不久但砂漿尚未硬結以及在嚴寒地區采用凍結法施工的砌體抗壓強度時，砂漿強度取0。

　　(3)砌體

　　按照標準的方法砌筑的磚砌體試件，軸壓試驗分三個階段：第Ⅰ階段，從加載開始直到在個別磚塊上出現初始裂縫，該階段屬?gòu)椥噪A段，出現裂縫時的荷載約為0.5～0.7倍極限荷載;第Ⅱ階段，繼續加載后個別磚塊的裂縫陸續發展成少數平行于加載方向的小段裂縫，試件變形增加較快，此時的荷載不到極限荷載的0.8倍;第Ⅲ階段，繼續加載時小段裂縫會較快沿豎向發展成上下貫通整個試件的縱向裂縫。試件被分割成若干個小的磚柱，直到小磚柱因橫向變形過大發生失穩、體積膨脹，導致整個試件破壞。

　　由于砂漿鋪砌不均，磚塊不僅受壓，還受彎、剪、局部壓力的聯合作用;另外，磚和砂漿受壓后橫向變形不同，使磚處于受拉狀態;同時，因?yàn)樨Q縫的存在，磚塊在該處又存在一個較高的應力區。因此，砌體中磚所受的應力十分復雜，特別是拉、彎作用產生的內力使磚較早出現豎向裂縫。以上原因正是砌體抗壓強度比磚抗壓強度小得多的原因，規范根據試驗資料給出了不同砌體的強度設計值。

　　影響磚砌體抗壓強度的主要因素包括：磚的強度等級;砂漿的強度等級及其厚度;砌筑質量，包括飽滿度、砌筑時磚的含水率、操作人員的技術水平等。

　　2.砌體結構靜力計算的原理

　　(1)靜力計算的原理

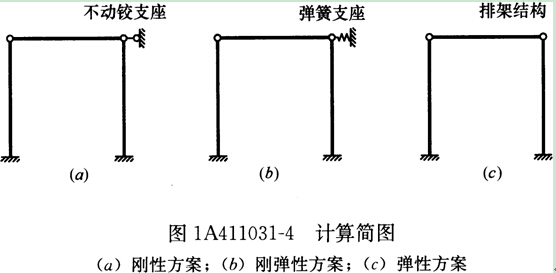

　　砌體墻、柱靜力計算的支承條件和基本計算方法是根據房屋的空間工作性能確定的。房屋的空間工作性能與下列因素有關：屋蓋或樓蓋類別、橫墻間距。《砌體結構設計規范》GB 50003--2011對砌體房屋靜力計算方案的規定見表1A411031-2和表1A411031-30剛性、剛彈性、彈性方案的計算簡圖見圖1A411031-4。

　　砌體結構房屋靜力計算方案的橫墻間距L(m) 表1A411031-2

　　砌體的受力特點是抗壓強度較高而抗拉強度很低，所以砌體結構房屋的靜力計算簡圖大多設計成剛性方案。因?yàn)檫@種方案的砌體受的拉力較小，壓力較大，可以很好地發揮砌體的受力特點。開間較小的住宅、中小型辦公樓即屬于這類結構。

　　(2)墻、柱高厚比驗算

　　高厚比β是指墻、柱的計算高度Ho與其相應厚度厄的比值，p=H0 /h。

　　1)墻、柱的允許高厚比[β]

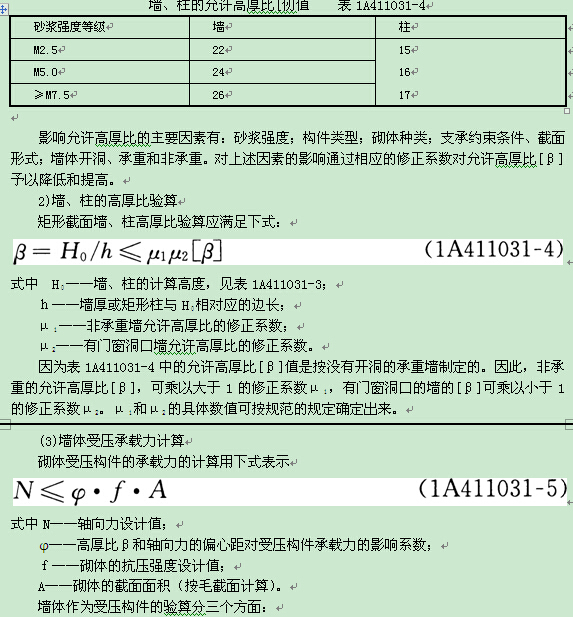

　　《砌體結構設計規范》GB 50003--2011所確定的墻、柱高厚比[陽是總結大量工程實踐經驗并經理論校核和分析得出的，見表1A411031-4。
