　　1K415020 城市供熱管道工程施工

　　1K415021 供熱管道的分類及施工基本要求

　　一、供熱管道的分類

　　隨著城鎮建設的發展，集中供熱成為解決工業生產和居民生活的重要熱源和供熱方式。城鎮供熱管網是指由熱源向熱用戶輸送和分配供熱介質的管線系統，包括一級管網、熱力站和二級管網。

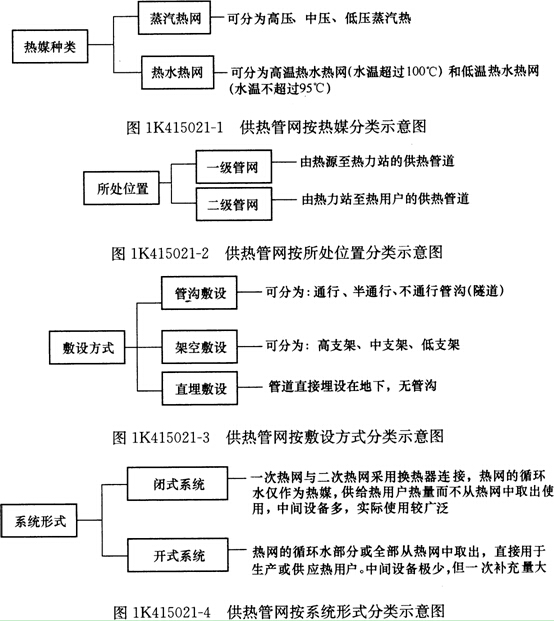

　　(一)按熱媒種類分類(見圖1K415021-1)

　　城鎮供熱管網按照熱媒不同分為蒸汽管網和熱水管網，具體技術參數如下：

　　(1)工作壓力小于或等于1.6MPa，介質溫度小于或等于3 50℃的蒸汽管網;

　　(2)工作壓力小于或等于2.5MPa，介質溫度小于或等于200℃的熱水管網。

　　(二)按所處位置分類(見圖1K415021-2)

　　(三)按敷設方式分類(見圖1K415021-3)

　　(四)按系統形式分類(見圖1K415021-4)

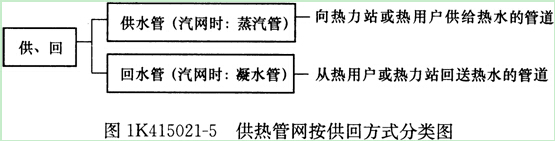

　　(五)按供回分類(見圖1K415021-5)

　　二、供熱管道施工基本要求

　　1.供熱管網與建筑物的最小距離

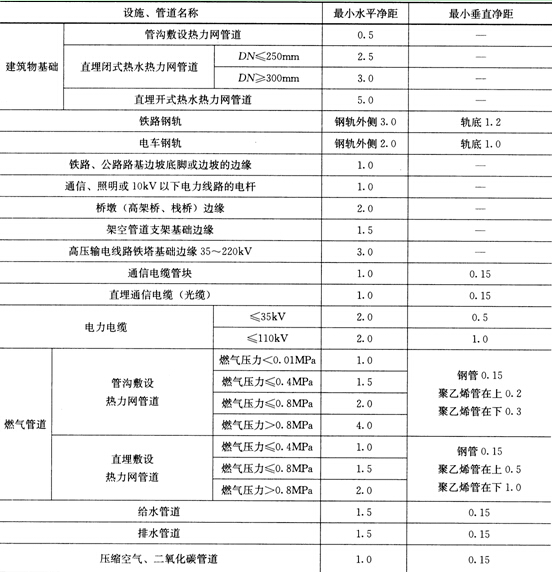

　　熱力網管溝的外表面、直埋敷設熱水管道與建筑物、構筑物、道路、鐵路、電纜、架空電線和其他管線的最小水平凈距、垂直凈距要求見表1K415021-1。供熱管道對于植物生長也有一定的影響，因此，不同的管道對其距離也有相應的要求。

　　地下敷設熱力網管道與建筑物(構筑物)或其他管線的最小距離(m)

　　表1K415021-1

設施、管道名稱	最小水平凈距	最小垂直凈距
乙炔、氧氣管道	1.5	0.25
地鐵	5.0	0.8
電氣鐵路接觸網電桿基礎	3.0
喬木（中心）	1.5
灌木（中心）	1.5
車行道路面		0.7

　　注：本表不包括直埋敷設蒸汽管道與建筑物、其他管線的凈距。

　　直埋供熱蒸汽管道與其他設施的最小凈距見表1K415021-2，鋼外護管真空復合保溫管的布置要求同此表。

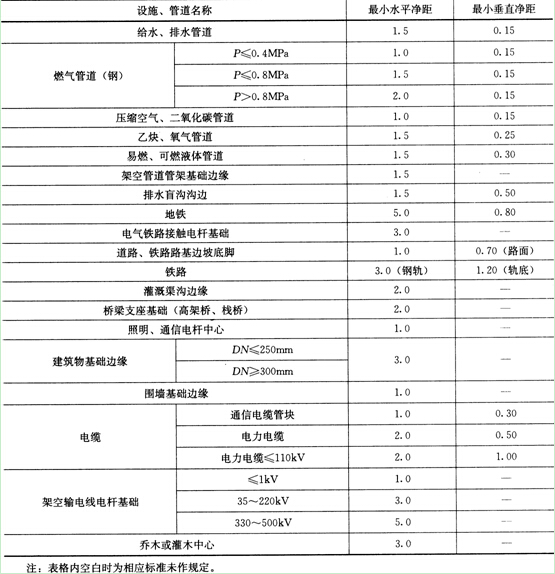

　　直埋供熱蒸汽管道與其他設施的最小凈距(m) 表1K415021-2

　　不同的標準對凈距的要求有所差異，在實際施工過程中，尚應符合相關專業設施、管道的標準要求，同時應尊重其產權單位的意見，當保證凈距確有困難時，可以采取必要的措施，經設計單位同意后，按設計文件的要求執行。

　　熱力網管溝內不得穿過燃氣管道，當熱力管溝與燃氣管道交叉的垂直凈距小于300mm，必須采取可靠措施，防止燃氣泄漏進入管溝。

　　管溝敷設的熱力網管道進入建筑物或穿過構筑物時，管道穿墻處應封堵嚴密。

　　地上敷設的供熱管道同架空輸電線路或電氣化鐵路交叉時，管道的金屬部分，包括交叉點5m范圍內鋼筋混凝土結構的鋼筋應接地，接地電阻不大于10Q。

　　2.管道材料與連接要求

　　城鎮供熱管網管道應采用無縫鋼管、電弧焊或高頻焊焊接鋼管。管道的規格和鋼材的質量應符合設計和規范要求。管道的連接應采用焊接，管道與設備、閥門等連接宜采用焊接，當設備、閥門需要拆卸時，應采用法蘭連接。

　　保證供熱安全是管道的基本要求，需要從材料質量、焊接檢驗和設備檢測等方面進行嚴格控制，保證施工質量。

　　為保證管道安裝工程質量，焊接施工單位應符合下列規定：

　　(1)有負責焊接工藝的焊接技術人員、檢查人員和檢驗人員;

　　(2)有符合焊接工藝要求的焊接設備且性能穩定可靠;

　　(3)有精度等級符合要求、靈敏度可靠的焊接檢測設備;

　　(4)有保證焊接工程質量達到標準的措施。

　　施工單位首次使用的鋼材、焊接材料、焊接方法，應在焊接前進行焊接工藝試驗，編制焊接工藝方案。

　　公稱直徑大于或等于400mm的鋼管和現場制作的管件，焊縫根部應進行封底焊接，封底焊接宜采用氬氣保護焊，必要時也可采用雙面焊接方法。

　　3.管道焊接質量檢驗

　　在施工過程中，焊接質量檢驗依次為：對口質量檢驗、表面質量檢驗、無損探傷檢驗、強度和嚴密性試驗。管道的無損檢驗標準應符合設計要求和規范規定。焊縫無損探傷檢驗必須由具備資質的檢驗單位完成，應對每位焊工至少檢驗一個轉動焊口和一個固定焊口。轉動焊口經無損檢驗不合格時，應取消該焊工對本工程的焊接資格;固定焊口經無損檢驗合格時，應對該焊工焊接的焊口按規定的檢驗比例加倍抽檢，仍有不合格時，取消該焊工焊接資格。對取消焊接資格的焊工所焊的全部焊縫應進行無損探傷檢驗。

　　鋼管與設備、管件連接處的焊縫應進行100%無損探傷檢驗;管線折點處現場焊接的焊縫，應進行100%的無損探傷檢驗;焊縫返修后應進行表面質量及100%的無損探傷檢驗，其檢驗數量不計在規定檢驗數中;現場制作的各種管件，數量按100%進行，其合格標準不得低于管道無損檢驗標準。
