　　★★★★★拱橋的施工特點

　　1B413042拱橋的施工特點

　　一、勁性骨架澆筑拱圈

　　勁性骨架混凝土拱橋的外包拱圈以鋼管混凝土勁性骨架為依托，利用吊掛模板澆筑，并按照橫向分塊、縱向分環和分段的原則外包混凝土。勁性骨架單獨承擔拱圈第一環的混凝土重力，隨后各環混凝土的重力由先期澆筑的混凝土環與勁性骨架形成的組合結構共同承擔。

　　這種方法施工的關鍵是：

　　(1)大跨度大噸位纜索吊機的設計、安裝及操作

　　(2)長距離、大落差的混凝土兩級泵送和壓注工藝

　　(3)拱圈混凝土澆筑的“多點平衡法”澆筑程序設計

　　(4)勁性骨架安裝及拱圈施工過程中的拱軸線控制

　　(5)澆筑拱圈外包混凝土期間的結構強度和穩定性分析

　　二、裝配式混凝土、鋼筋混凝土拱圈

　　裝配式混凝土、鋼筋混凝土拱圈適用于箱形拱、肋拱及箱肋組合拱(以下均稱箱形拱)的少支架或無支架施工。

　　(一)無支架安裝拱圈

　　1.構件拼裝應結合橋梁規模、河流、地形及設備等條件采用適宜的吊裝機具，各項機具設備和輔助結構的規格、型號、數量等均應按有關規定經過設計計算確定。纜索吊機在吊裝前必須按規定進行試?yán)驮嚨酢?/p>

　　3.扣架的布置應符合下列規定：

　　(1)扣架一般設在墩、臺頂上，扣架底部應固定，架頂應設置風纜。

　　(2)各扣索位置必須與所吊掛的拱肋在同一豎直面內。

　　(3)扣架上索鞍頂面的高程應高于拱肋扣環高程。

　　(4)扣架應進行強度和穩定性驗算。

　　(二)轉體施工安裝方法

　　(三)纜索吊裝施工

　　(四)鋼管拱肋(桁架)施工

　　1.鋼管拱肋(桁架)安裝

　　(1)安裝方法

　　鋼管混凝土拱肋施工中最重要的工序之一就是拱肋安裝，安裝的方法有：無支架纜索吊裝;少支架纜索吊裝;整片拱肋或少支架浮吊安裝;吊橋式纜索吊裝;轉體施工;支架上組裝;千斤頂斜拉扣掛懸拼等。

　　(2)拱圈形成

　　鋼管拱肋成拱過程中，應同時安裝橫向聯接系，未安裝聯接系的不得多于一個節段，否則應采取臨時橫向穩定措施。節段間環焊縫的施焊應對稱進行，施焊前需保證節段間有可靠的臨時連接并用定位板控制焊縫間隙，不得采用堆焊。

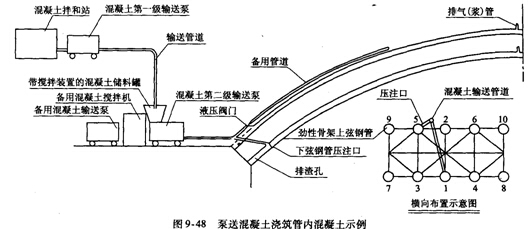

　　2.鋼管內混凝土澆筑

　　(1)澆筑方法與工藝流程

　　管內混凝土澆筑可采用人工澆筑和泵送頂升壓注兩種方法，一般應采用泵送頂升壓注施工，由兩拱腳至拱頂對稱均衡地一次壓注完成。由于分段澆筑對密封的鋼管來講較為困難，且由此而產生的若干混凝土接縫對鋼管混凝土拱肋質量不利。所以，一般采用自拱腳一次對稱澆(壓)筑至拱頂?shù)姆桨浮?/p>

　　(2)管內混凝土質量要求：

　　鋼管混凝土壓注前應清理管內污物，潤濕管壁，泵人適量的水泥漿后再壓注混凝土，直至鋼管頂端排氣孔排出合格的混凝土?xí)r停止。完成后應關閉設于壓注口的倒流截止閥，管內混凝土的壓注應連續進行，不得中斷。管內混凝土不能出現斷縫、空洞;

　　一根鋼管的混凝土的灌注完成時間不得超過第一盤入管混凝土的初凝時間;

　　一根鋼管的混凝土必須連續灌注，一氣呵成。

　　鋼管混凝土的質量檢測辦法應以超聲波檢測為主，人工敲擊為輔。

　　鋼管混凝土的泵送順序應按設計要求進行，宜采用先鋼管后腹箱的施工程序。
