★★★★★隧道通風防塵及水電作業
1B414036隧道通風防塵及水電作業
一、通風
實施機械通風，必須具有通風機和風道，按照風道的類型和通風安裝位置，有如下幾種通風方式：

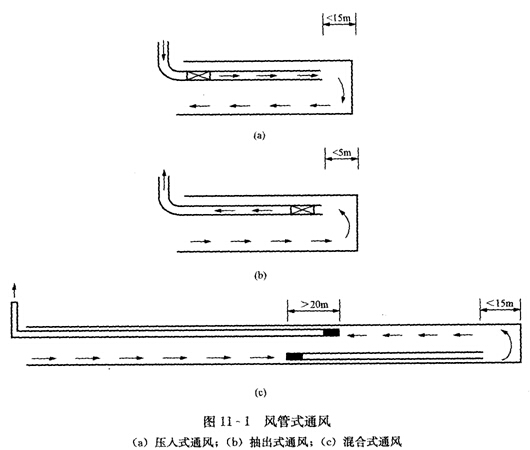

1.風管式通風
風流經由管道輸送，分為壓力式、抽出式、混合式三種方式。
風管式通風的優點是設備簡單、布置靈活、易于拆裝，故為一般隧道施工采用。
二、防塵
(一)濕式鑿巖標準化
濕式鑿巖即打“水風鉆”，根據風鉆內的供水方式不同，又分為旁側供水和中心供水兩種。中心供水式是用高壓水從機尾進人，經過水針(安在機體的中心)流向鉆釬，最后達鉆頭;鉆眼時，破碎的巖粉被濕潤成漿，從炮眼流出。
(二)機械通風正常化
(三)噴霧灑水正規化。
(四)個人防護普遍化
三、供水
四、供電
1.隧道供電電壓應符合以下要求：
(1)應采用400/230V三相四線系統兩端供電;
(2)動力設備應采用三相380V;
(3)隧道照明，成洞段和不作業地段可用220V，瓦斯地段不得超過llOV，一般作業地段不宜大于36V，手提作業燈為12～24V;
3.供電線路布置和安裝應符合下列要求：
(1)成洞地段固定的電線路，應使用絕緣良好膠皮線架設;施工地段的臨時電線路宜采用橡套電纜;豎井、斜井宜使用鎧裝電纜;瓦斯地段的輸電線必須使用密封電纜，不得使用皮線。
(2)瓦斯地段的電纜應沿側壁鋪設，不得懸空架設。
5.隧道作業地段必須有足夠的照明;洞外照明按一般建筑工地要求。瓦斯地段的照明器材應采用防爆型，開關應設在送風道或洞口。
例題分析
(一) 背景資料
某高速公路全長120km，設計行車速度l00km/h，雙向四車道。其中有一座分離式隧道，隧道左線起訖樁號為ZK2+815～ZK3+880.全長1065m;右線起訖樁號為YK2+840～YK3+750，全長910m。隧道最大埋深400m，隧道沿縱向方向設人字坡，坡度1%。隧道進門段為淺埋段，設40m長的明洞。洞身圍巖為II～IV級，巖層含少量地下水，
洞身掘進采用光面爆破，在爆破方案中有如下描述：在開挖面上適當部位掏出小型槽口(炮眼)，并沿隧道設計輪廓線布置另一種炮眼。
隧道施工實行安全責任目標管理，項目部決定由專職安全員對隧道的安全生產全面負責。爆破施工前，項目部招聘了6名員工，并立即由專職安全員進行培訓，考核合格后安排從事爆破作業。同時嚴格實行安全技術交底制度和上下班交接制度，嚴防安全事故的發生。
隧道明洞施工工序為：①明洞路塹土石方開挖：②邊、仰坡開挖及加固;⑧修筑坡頂排水系統：④修筑明洞;⑤回填。
問題
1.按地質條件和按地形劃分，背景中所述的隧道分別屬于哪種隧道?按長度劃分，左右隧道分別屬于哪種隧道?
2.說明爆破方案中所述兩種炮眼的名稱.應先起爆哪種炮眼?說明理由.
3.該隧道宜采用何種排水方式?說明理由.
4.指出明洞施工工序中應放在首位的工序，并說明理由.
參考答案：
1、按地質條件和按地形劃分，背景中所述的隧道分別屬于巖石隧道;按長度劃分，左隧道屬于長隧道，右隧道屬于中隧道。
2、兩種炮眼名稱為掏槽眼和周邊眼。應選起爆掏槽眼，因為這是光面爆破，光面爆破的起爆順序為：掏槽眼→輔助眼→周邊眼→底板眼。
3、應采用順坡排水，其坡度應與線路坡度一致。因為隧道沿縱向方向設人字坡，可做到順坡排水。
4、明洞施工工序中，“明洞路塹土石方開挖”應放在首位，因為明洞一般用明挖法施工。
(二)背景資料
某高速公路左右線隧道，洞口間距42 m，左長線3316 m，右線長3200 m，隧道最大埋深460 m，凈空寬度9.64 m，凈空高度6.88 m，凈空面積為58.16m2，設計車速100km/h，開工日期為2008年7月，2010年7月竣工。

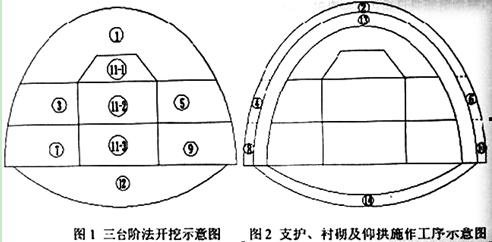

該地段地質條件復雜，勘探表明其圍巖主要為弱風化硬質頁巖，屬IV~V 級圍巖，穩定性差。由于地下水發育，特別斷層地帶巖石破碎，裂隙發育，為保證施工安全，施工單位在該遂道施工中采用了超前地質預報，并進行監控量測。根據該隧道的地質條件和開挖斷面，施工單位在施工組織設計中擬采用二臺階法施工，左線隧道施工工序劃分如圖1、圖2所示。
針對開挖時右側圍巖相對左側圍巖較弱的特點，施工單位擬按1→2→3→4→5→6→7→8→9→10→11→12→13→14順序組織施工。
2009年6月6日上午，隧道開挖時，量測人員在處理量測數據中，發現“周邊位移――時間曲線”出現反彎點，但未及時告知作業班組潛在的危險，當日下午發生較大塌方，當場死亡5人，重傷12人。經補報并核實，截止2009年7月6日，確認累計死亡人數達10人。
事故發生后，施工單位根據交通運輸部對隱患排查治理提出的“兩項達標”、“四項嚴禁”、“五項制度”的總目標，認真總結事故教訓，開展了安全生產事故隱患排查治理活動，編制了安全專項方案和應急救援預案，尤其注重落實“五項制度”中的“施工現場危險告知制度”。
問題
1.給出③→⑩、12→14正確的施工順序，說明理由。
2.施工單位采用臺階法施工是否合理?說明理由。
3.本隧道課采用哪幾種超前地質預報方法?
4.監控量測數據處理中，發現的“周邊位移―時間曲線”出現反彎點說明什么問題?應如何處理?
參考答案：
1.順序5-6-3-4-9-10-7-8,右側圍巖較左側更差，先開挖。13-12-14,軟弱圍巖，盡快施工二襯，穩定拱部。
2.不合理。圍巖的完整性較好時，可采用多臺階法開挖，本題圍巖軟弱，地下水豐富，隧道斷面尺寸大，優先采用單側壁、雙側壁導坑法。
3.超前鉆孔法、地質雷達法、TSP法、TGP法、TRT法。
4.當位移一時間曲線出現反彎點時，則表明圍巖和支護已呈不穩定狀態，此時應密切監視圍巖動態，并加強支護，必要時暫停開挖。
