1K411016 不同形式擋土墻的結構特點
一、常見擋土墻的結構形式及特點
在城市道路橋梁工程中常見的擋土墻有現澆鋼筋混凝土結構擋土墻、裝配式鋼筋混凝土結構擋土墻、砌體結構擋土墻和加筋土擋土墻。按照擋土墻結構形式及結構特點，可分為重力式、衡重式、懸臂式、扶壁式、柱板式、錨桿式、自立式、加筋土等不同擋土墻;其結構形式及結構特點簡述見表1K411016。
重力式擋土墻依靠墻體的自重抵抗墻后土體的側向推力(土壓力)，以維持土體穩定，多用料石或混凝土預制塊砌筑，或用混凝土澆筑，是目前城鎮道路常用的一種擋土墻形式。
衡重式擋土墻的墻背在上下墻間設衡重臺，利用衡重臺上的填土重量使全墻重心后移增加墻體的穩定性。
懸臂式擋土墻由底板及固定在底板上的懸臂式直墻構成，主要依靠底板上的填土重量維持擋土構筑物的穩定。
扶壁式擋土墻由底板及固定在底板上的直墻和扶壁構成，主要依靠底板上的填土重量維持擋土構筑物的穩定。帶卸荷板的柱板式擋土墻是借卸荷板上不填土的重力平衡土體側壓力的擋土構筑物。
錨桿式擋土墻是利用板肋式、格構式或排樁式墻身結構擋土，依靠固定在巖石或可靠地基上的錨桿維持穩定的擋土建筑物。
自立式擋土墻是利用板樁擋土，依靠填土本身、拉桿及固定在可靠地基上的錨錠塊維持整體穩定的擋土建筑物。
加筋土擋土墻是利用較薄的墻身結構擋土，依靠墻后布置的土工合成材料減少土壓力以維持穩定的擋土建筑物。
擋土墻基礎地基承載力必須符合設計要求，并經檢測驗收合格后方可進行后續工序施工。施工中應按設計規定施作擋土墻的排水系統、泄水孔、反濾層和結構變形縫。擋土墻投入使用時，應進行墻體變形觀測，確認合格要求。
二、擋土墻結構受力
擋土墻結構會受到土體的側壓力作用，該力的總值會隨結構與土相對位移和方向而變化，側壓力的分布會隨結構施工程序及變形過程特性而變化。擋土墻結構承受的土壓力有：靜止土壓力、主動土壓力和被動土壓力。

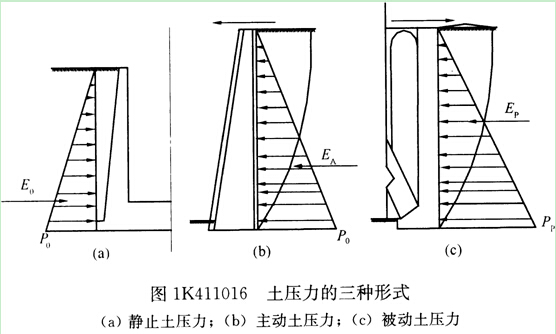

靜止土壓力(見圖1K411016a)：若剛性的擋土墻保持原位靜止不動，墻背土層在未受任何干擾時，作用在墻上水平的壓應力稱為靜止土壓力。其合力為E0(kN/m)、強度為P0(kPa)。
主動土壓力(見圖1K411016b)：若剛性擋土墻在填土壓力作用下，背離填土一側移動，這時作用在墻上的土壓力將由靜止壓力逐漸減小，當墻后土體達到極限平衡，土體開始剪裂，并產生連續滑動面，使土體下滑。這時土壓力減到最小值，稱為主動土壓力。合力和強度分別用Ea(kN/m)和Pa(kPa)表示。
被動土壓力(見圖1K411016c)：若剛性擋土墻在外力作用下，向填土一側移動，這時作用在墻上的土壓力將由靜止壓力逐漸增大，當墻后土體達到極限平衡，土體開始剪裂，出現連續滑動面，墻后土體向上擠出隆起，這時土壓力增到最大值，稱為被動土壓力。
三種土壓力中，主動土壓力最小;靜止土壓力其次;被動土壓力最大，位移也最大。
抗力的原因。
