　　1H420135 施工質量問題及事故分析處理

　　施工過程中影響工程質量的因素眾多，且復雜多變，會發生各種不同程度的質量問題甚至是質量事故，為此必須加強質量風險分析，制定對策、措施和預案，重視施工質量事故的防范和處理，防止已發生的質量事故進一步惡化和擴大。本條知識點：質量事故和質量問題的劃分要求;施工質量事故;質量問題的分析與處理方法。

　　一、質量事故和質量問題的劃分

　　工程產品沒有滿足某個規定的要求，即為不合格。按照直接經濟損失及產生的后果，一般可分為質量事故和質量問題。

　　1.質量事故

　　(1)工程質量事故，是指由于建設、勘察、設計、施工、監理等單位違反工程質量有關法律法規和工程建設標準，使工程產生結構安全、重要使用功能等方面的質量缺陷，造成人身傷亡或者重大經濟損失的事故。質量事故根據事故責任性質可分為：指導責任事故和操作責任事故。按照質量事故產生的原因又可分為：技術原因引發的事故、管理原因引發的事故、社會經濟原因引發的事故。

　　(2)質量事故等級劃分

　　20 1 0年住房和城鄉建設部發布了建質[20l0]1 1 1號《關于做好房屋建筑和市政基礎設施工程質量事故報告和調查處理工作的通知》，根據工程質量事故造成的人員傷亡或者直接經濟損失，將工程質量事故分為4個等級：特別重大事故、重大事故、較大事故、一般事故。

　　2.質量問題

　　(1)質量問題是指施工質量不符合規定的要求。根據住房和城鄉建設部建質[20l0]

　　1 1 1號文件可以理解為：因施工質量不合格，需要經過返工、返修或報廢處理，不影響工程結構安全及重要使用功能，未造成人員死亡或重傷，社會影響不大，且直接經濟損失在1 00萬元以下的應視為質量問題。

　　(2)施工質量問題應進行分類管理，分類準則。包括：處置的難易程度、質量問題對下道工序的影響程度、處置對工期或費用的影響程度、處置對工程安全性或使用性能影響程度等。質量問題應包括在工程施工、檢查、驗收、監督和使用過程中發現的各類質量不合格。

　　二、施工質量事故的分析處理

　　質量事故的處理程序為：啟動質量事故應急預案、進行事故報告、組織事故調查、事故原因分析、制定事故處理方案、事故處理、事故處理的鑒定驗收。

　　(一)工程質量事故的應急預案

　　工程施工前，在進行項目質量控制的策劃時應根據辨識的質量影響因素及可能導致的后果，編制質量事故的應急預案，當工程出現施工質量事故時，應根據質量事故的性質和嚴重程度及時啟動相應的應急預案，做出應急響應。

　　(二)質量事故報告制度

　　工程質量事故發生后，事故現場有關人員應當立即向工程建設單位負責人報告;工程建設單位負責人接到報告后，應于1小時內向事故發生地縣級以上人民政府住房和城鄉建設主管部門及有關部門報告。情況緊急時，事故現場有關人員可直接向事故發生地縣級以

　　上人民政府住房和城鄉建設主管部門報告。住房和城鄉建設主管部門接到事故報告后，應當依照規定上報事故情況，并同時通知公安、監察機關等有關部門。

　　(三)施工質量事故調查

　　1.發生質量事故，由建設單位(項目法人)組織設計、施工、監理等單位進行質量事故調查。

　　2.住房和城鄉建設主管部門應當按照有關人民政府的授權或委托，組織或參與事故調查組對事故進行調查：核實事故基本情況;項目基本情況;分析事故的直接原因和間接原因;必要時組織對事故項目進行檢測鑒定和老師技術論證;認定事故的性質和事故責任;依照國家有關法律法規提出對事故責任單位和責任人員的處理建議;總結事故教訓;提出防范和整改措施;提交事故調查報告。

　　(四)工程質量事故的原因分析

　　1.違背施工程序：不按施工程序辦事，無施工圖或不按圖施工，違反施工規范、強制條文，施工偷工減料、不經竣工驗收就交付使用等;

　　2.違反法規行為：超低價中標、非法分包或轉包、掛靠;

　　3.管理與施工不到位：不按圖施工或未經設計單位同意擅自修改設計;

　　4.使用不合格的材料、制品及設備：材料及制品不合格、機電設備不合格，未按規定進行檢驗和試驗，管理混亂;

　　5.自然環境因素：焊接時下大雨并且風大;

　　6.設計問題：地質勘察失真，設計差錯;

　　7.使用不當。

　　(五)施工質量事故的處理

　　1.工程質量事故處理的依據

　　(1)工程施工質量事故的實況資料：書面記錄、物證、照片和錄像等;

　　(2)合同文件：工程承包合同、設計委托合同、設備與器材購銷合同;

　　(3)技術文件和檔案：施工組織設計、施工方案、施工記錄、施工日志、設備材料的質量證明資料;現場制作材料的質量證明資料等;

　　(4)《建筑法》、《建設工程質量管理條例》、《工程建設標準強制性條文》等相關法規際準。

　　2.質量事故處置方法

　　(1)返修處理：工程質量未達到規范、標準或設計要求，存在一定缺陷，但通過修補或更換器具、設備后，可使產品滿足預期的使用功能，可以進行返修處理。

　　(2)返工處理：工程質量未達到規范、標準或設計要求，存在質量問題，但通過返工處理可以達到合格標準要求的，可對產品進行返工處理。

　　(3)不做處理：某些工程質量問題雖不符合規定的要求，但經過分析、論證、法定檢測單位鑒定和設計等有關部門認可，對工程或結構使用及安全影響不大、經后續工序可以彌補、經法定檢測單位鑒定合格或雖經檢測鑒定達不到設計要求，但經原設計單位核算，仍能滿足結構安全和使用功能的，也可不做專門處理。

　　(4)降級使用(限制使用)：工程質量缺陷按返修方法處理后，無法保證達到規定的使用要求和安全要求，又無法返工處理，可降級處理。

　　(5)報廢處理：當采取上述辦法后，仍不能滿足規定的要求或標準，則必須報廢

　　處理。

　　三、施工質量問題的調查處理

　　1.施工質量問題調查處理程序(圖1H420135-1)

　　2.質量問題調查

　　發現質量問題后應及時通知項目經理部，項目應迅速采取措施，通知有關單位和人員停止現場作業，對存在質量問題的產品進行標識、隔離和記錄，并對質量問題展開調查。質量問題調查的內容包括：質量問題發生的范圍、部位、性質、影響程度、施.工單位、施工人員等。項目應根據質量問題的性質和嚴重程度，向建設單位、監理單位和本單位管理部門進行報告，寫出質量問題調查報告。

　　3.質量問題原因分析

　　在充分進行現場調查的基礎上，項目經理部應組織召開項曰質量分析會，必要時可邀請建設、設計、監理和部門人員參加，對質量問題進行分析評審。原兇分析要本著客觀、公正的原則，從影響質量的因素人、機、料、法、環等方面逐項進行分析，找出造成質量問題的主要原因。

　　4.質量問題處理

　　(1)根據質量問題的范圍、性質、原因和影響程度，確定處置方案，包括：返工、返修、降級使用、不處理、讓步接收、報廢等。

　　(2)項目制定的處置方案應經建設單位、監理單位同意并批準。對于能夠通過返工處理達到標準要求的，由項目針對產生質量問題的原因制定整改措施，明確整改方法、質量要求、整改時間和整改人員，整改完成后按原施工驗收規范進

　　行驗收。

　　(3)對于需要進行加固、補強、修正的返修措施，必須經監理或建設單位代表批準，并商定接受標準。對于必須進行報廢處理的，項目應制定拆除方案，明確拆除范圍、拆除方法、防護措施、人員要求等，對重新制作的工程要制定質量預防措施。

　　【案例1H420130-1】

　　一、背景

　　某城市地鐵工程于2 0 1 0年1月進行了機電安裝工程招標，將地鐵1號線機電安裝劃分為3個施工標段。××機電安裝工程公司中標了其中第二個標段，工程范圍包括5個車站和4個運行區間的全部機電安裝工作。工程內容包括：設備及管理用房土建裝修施工;環控系統、動力及照明系統、給水排水系統、消防及報警系統安裝等。工程質量目標定為國家級優質工程。設備由業主統一采購，材料由業主指定廠家，施工單位負責采購。

　　中標后，‘施工單位成立了項目經理部，并按照爭創國優的質量目標進行了質量控制的策劃，并針對易發的質量問題制定了預控方案。

　　事件l：根據合同工期要求及勞動力總體安排的考慮，公司將通風空調制作工程分別分包給甲、乙、丙i個施工隊進行，材料由公司集中采購。

　　事件2：第一批鍍鋅風管制作完成后，公司技術質量部門進行了驗收，發現存在翻邊不一致，平整度超差，以及法蘭螺栓間距過大等質量問題，其中甲施工隊檢查3 0根管，翻邊寬度不一致問題出現12點，法蘭螺栓孔間距超差8點，四角咬口開裂5點;乙施工隊檢查2 5根管，翻邊寬度不一致問題1 0點，法蘭螺栓孔間距問題4點，鍍鋅板表面劃傷6點;丙施工隊檢查3 2根管，翻邊不一致3點，法蘭間距問題6點，表面劃傷8點。

　　事件3：在進行設備單機無負荷試運轉時，發現一臺大型排風機制造質量不合格。

　　二、問題

　　1.簡述對電纜施工準備階段的質量控制策劃的內容。

　　2.用列表法制定鍍鋅風管制作質量預控方案。

　　3.針對事件2的質量問題，畫出質量問題的排列圖。

　　4.在事件1中，對分包單位的選擇應如何進行?

　　5.事件3中的風機制造質量不合格，應由誰來承擔主要責任?

　　三、分析及參考答案

　　1.電纜敷設施工準備階段質量控制策劃的內容：

　　1)審核施工圖紙。

　　2)審核材料計劃。確保標準、規格型號、數量符合要求。

　　3)控制分包單位、施工人員的資質，審核相關證件，組織技術交底。

　　4)建立三維模型，進行碰撞檢測?？刂齐娎|橋架的位置、標高和走向。

　　5)考察選定電纜生產廠家。

　　6)確定電纜進貨檢驗方法和要求。

　　7)審核質量證明文件，進行絕緣試驗、耐壓試驗。

　　8)確定電纜的敷設方法及防護措施。

　　9)確定電纜的排序、綁扎及標識方法。

　　10)計算電纜長度。

　　11)控制冬季電纜敷設溫度。

　　2.風管制作質量問題可能包括：矩形風管剛度變形;風管翻邊寬度不一致;翻邊不平整;矩形彎頭、三通角度不準確。

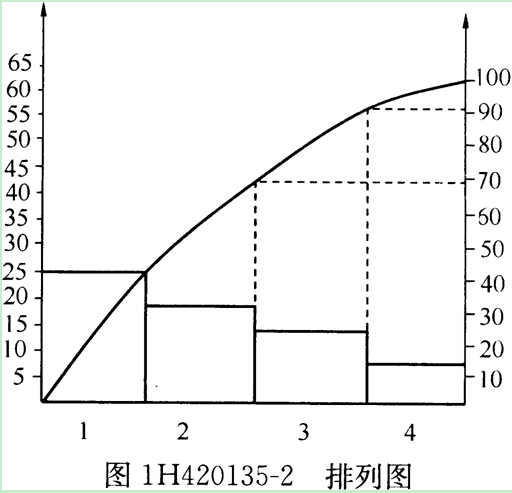

　　3.針對事件2的質量問題，建立統計表(表1H420135-2)，畫出排列圖(圖1H420135-2)。

　　4.對施工分包單位的選擇應：首先與業主溝通，征得業主同意后再分包;應考察分包單位的資質、業績和施工能力;收集分包單位相關證明材料，進行評價;組織分包合同評審;簽訂分包合同。

　　5.風機的質量不合格應由業主負責。因為設備是業主采購的，雖然安裝單位在設備安裝前進行了檢驗，但不能免除業主的責任，當然業主可以向設備制造商提出索賠。

　　【案例1H420130-2】

　　一、背景

　　某機電安裝公司通過競標，承接了某焦化廠

　　座新建2萬m3低壓濕式螺旋氣柜制作安裝工程，該工程包括氣柜本體制安、防雷接地，加壓機房機電安裝，以及廠區地下煤氣管網安裝。氣柜的幾何容積為24000m3，有效容積為22000m3，由水槽、一塔、二塔及鐘罩組成。水槽直徑39m，鐘罩頂部的升起高度為32. 17m，總用鋼量為396t。鋼板材質為Q235B，全部由業主提供。合同約定該工程的安裝工期為l00d，定于5月3 1日土建將基礎交付安裝，9月1 0日氣柜投入使用。

　　該機電公司接到任務后成立了項目經理部，進行了項目綜合部署和質量策劃，由于現場施工場地較狹窄，確定上下掛圈、柱子、軌道、梯子平臺等在公司基地進行加工，預組裝合格后運往現場安裝。水槽底板、壁板、菱形板及頂板等現場進行加工及防腐施工，現場鋼結構采用噴砂除銹，質量等級為Sa2.5，安裝焊口采用電動工具除銹。

　　為了實現.工程目標，項目部針對工程特點確定了質量控制點、檢驗和試驗計劃，明確了氣柜底板焊接為關鍵過程，氣柜防腐為特殊過程。由于施工高峰在6～8月，正處于夏季炎熱多雨的季節，且各塔菱形板與軌道焊接、油漆作業僅在空間寬度為450mm的金屬夾層內進行，為此，項目進行了危險源的辨識與評價，并針對存在的重大危險源制定了相應的應急預案。

　　二、問題

　　1.為控制底板的焊接變形，應采取哪些技術措施?

　　2.針對氣柜防腐施工環境因素制定質量預控方案。

　　3.氣柜機電安裝應進行的檢驗和試驗有哪些?

　　4.該工程應如何進行單位工程劃分?

　　5.項目應制定哪些應急預案?應急預案包括哪些主要內容?

　　三、分析與參考答案

　　1.氣柜底板焊縫較多，焊接變形主要是由于應力受到約束造成的，采取的措施有：

　　1)合理安排焊接順序，減少約束。如先焊短縫，后焊長縫;中幅板從中心向兩側焊;罐壁與罐底焊縫先焊內側，后焊外側。先焊邊緣板外側300mm對接焊縫，最后焊邊緣板與中幅板的搭接焊縫。

　　2)選擇合理的焊接工藝，如采用C02氣保焊，采取分段退焊、跳焊，焊工對稱焊、均布焊等工藝措施。

　　2.氣柜防腐蝕施工質量預控方案：

　　1)工序名稱：氣柜防腐蝕施工。

　　2)由于環境影響可能造成的質量問題：由于夏季構件溫度高，使溶劑揮發過快，易造成皺皮、露底和氣泡，影響耐久性;夏季多雨，空氣濕度大、雨后工件潮濕，不易成膜，易出現針孔;施工現場進行噴砂，環境粉塵大，影響附著力。

　　3)質量預控措施：

　　涂刷溫度控制在30℃以下，可安排早晚施工，避開高溫時段。監測空氣濕度，相對濕度高于80%禁止施工。油漆涂刷后，4h內嚴禁雨淋，施工前注意天氣預報或采取防護措施。涂刷前將構件上的粉塵擦拭干凈，采取防粉塵措施。

　　3.氣柜施工中應進行的主要檢驗和試驗有：

　　材料檢驗;基礎復驗;焊接接頭外觀檢驗;焊縫無損檢測;幾何形狀和尺寸檢驗;底 板抽真空檢驗;水槽充水試漏;沉降觀測試驗;嚴密性試驗;氣柜升降試驗;接地檢測。

　　4.該工程應按照《工業安裝工程施工質量驗收統一標準》GB 50252進行劃分，可劃分為：氣柜、加壓機房、廠區管網三個單位工程。

　　5.應制定高溫中暑事件應急預案;針對油漆作業制定中毒和火災爆炸應急預案。針對金屬容器內施工制定觸電事故應急預案。

　　應急預案的主要內容包括：事故類型和危害程度分析、應急處置基本原則、組織機構及職責、預防與預警、信息報告程序、應急處置、應急物資與裝備保障。

　　【案例1H420130-3】

　　一、背景

　　某機電安裝公司，通過競標承擔了某化工廠的設備、管道安裝工程。該工程地處北方沿海地區，按照施工合同應該7月初開始進行安裝，但前期由于工程招標、征地、設備采購等原因，致使安裝工程到9月底才開工。施工單位為了兌現投標承諾，該公司通過質量策劃，編制了施工組織設計和相應的施工方案，并建立了現場質量保證體系，制定了檢驗試驗卡，要求嚴格執行三檢制。工程進入后期，為趕工期，采用加班加點辦法加快管道施工進度，由此也造成了質量與進度的矛盾。

　　事件1：質量檢查員在檢查管排的施工質量時，發現Φ89不銹鋼管焊接變形過大，整條管道形成折線狀，不得不拆除重新組對焊接，造成直接經濟損失5 600元。

　　事件2：該工程某車間內的管道材質包括20號鋼、15CrMo鋼、16Mn等，班組領料

　　時材料員按照材料計劃進行發料，并在管端進行了涂色標記，但由于施工班組管理不善，在使用時還是發生了混料現象，不得不重新進行檢驗。

　　事件3：該工程進行壓力管道施工時，有一種管材屬于國外進口材料，施工單位此前從沒有遇到過，由于工期較緊，項目部抽調2名技術較好的焊工進行相應練習后，就進行管道施焊。

　　二、問題

　　1.檢制的白檢、互檢、專檢責任范圍應如何界定，本案例1是哪個檢驗環節失控?

　　2.影響施工質量的因素有哪些?本工程的環境因素有哪些?造成不銹鋼管焊接變形過大的因素是什么?

　　3.質量預控方案一般包括哪些內容?針對該工程提出一項質量預控方案。

　　4.本案例中材料混料問題出在哪個環節，為什么?

　　5.事件3中項目部的做法是否正確，應如何進行?

　　三、分析與參考答案

　　1.一般情況下，原材料、半成品、成品的檢驗以專職檢驗人員為主，生產過程的各項作業的檢驗則以施工現場操作人員的自檢、互檢為主，專職檢驗人員巡回抽檢為輔。本案例問題出在白檢和互檢，在這兩個環節上有失控。

　　2.影響施工質量的因素有人、機(包括檢驗器具)、料、法、環五大因素;影響本工程的環境因素主要有工程技術環境、作業勞動環境、地理環境和氣候環境等。造成本案例不銹鋼管焊接變形過大的主要因素是人和施工方法。

　　3.質量預控方案一般包括：工序名稱、可能出現的質量問題、提出質量預控措施等三部分內容。該工程的焊接質量預控方案：

　　(1)工序名稱：室外管道焊接。

　　(2)可能出現的質量問題：由于人員技能水平、設備能力、施工方法造成的夾渣、未焊透缺陷;由于沿海地區冬季施工，室外焊接氣溫較低、有風影響，容易出現氣孔、裂紋等缺陷，影響管道的焊接質量。

　　(3)質量預控措施：

　　1)選擇有相應合格項目和焊接檢驗的焊工施焊。

　　2)控制管道打磨及坡口加工、管道組對質量，按焊接工藝評定和工藝卡施焊，合理安排施工次序。

　　3)選擇合適的焊接設備。

　　4)對焊條按規定進行烘干，控制氬氣純度。

　　5)焊接施工前應采取搭設保護棚等防風措施。

　　6)采取管口預熱、層間二次預熱、縮短焊接工序間隔時間及焊后及時進行保溫緩冷等措施，控制低溫影響。

　　4.事件2的問題l工l在材料標識上。首先材料員標識方法不正確，沒有采取逐根通長的色標標識，留下了混料的隱患。其次施工班組在下料使用時沒有進行有效的標識移植，標識保護管理不當。

　　5.事件3中項曰部的做法不正確，明顯違反了規范要求。首先項目應進行該材料的焊接工藝評定，確定焊接方法及技術參數，試件經試驗合格后方可用于工程。二是應組織焊工到具有該項考試資格的考試機構進行焊工考試，取得該項合格證后，方可進行焊接作業。
