　　1H414043 建筑智能化工程的調試檢測要求

　　建筑智能化工程施工完成后，要進行系統調試檢測，保證系統能進入正常的運行。本條主要知識點是：建筑智能化工程檢測實施;建筑設備自動監控系統的檢測;安全防范工程的調試檢測要求。

　　一、建筑智能化系統檢測的實施

　　1.由工程建設單位(或工程承包方)向檢測機構申請系統檢測，在辦理檢測委托手續時，應向檢測機構遞交系統竣工文件(包括設備技術文件)、系統試運行報告、工程合同技術文件、系統設計文件等。

　　2.建筑智能化工程中使用的設備、材料、接口和軟件的功能、性能等項日的檢測應按國家標準、設計要求和合同規定進行。

　　3.智能化工程的檢測應依據工程合同技術文件、施工圖設計、設計變更說明、洽商記錄、產品的技術文件進行。

　　4.檢測方案應符合工程施工質量驗收規范的規定，并根據智能化系統的具體內容和要求，明確系統的檢測項目、所在部位、技術指標、檢測數量、檢測方法以及時間和步驟等，并制定系統檢測方案。

　　5.在進行系統檢測時，還應提供設備進場檢驗記錄、隱蔽工程驗收報告、安裝質量和觀感質量驗收記錄、設備及系統自檢記錄、系統試運行記錄、工程洽商記錄等。

　　6.系統檢測可對智能化系統集中進行，也可根據工程進度按各子系統分別進行檢測;抽檢的數量可依照委托方的要求，全檢或抽檢，但不應低于施工質量驗收規范中的要求。

　　7.每個工程的系統規模和功能都不相同，工程檢測項目應覆蓋工程設計的主要功能范圍，以便對系統的主體特性做出全面檢查。

　　8.在檢測中，如有不合格項并進行了復測，在檢測報告中應注明進行復測的內容及結果。對定量檢測的項目，在同一條件下每個點必須進行3次以上讀值。

　　一、建筑智能化工程檢測要求

　　(一)通信網絡系統檢測要求

　　1.電話通信系統檢測

　　電話通信系統檢測由系統檢查測試、初驗測試和試運行驗收測試三個階段組成。

　　系統檢查測試項目包括安裝環境及設備安裝驗收檢查、通電測試前硬件檢查、硬件測試、系統功能測試、系統維護管理，網絡支撐、模擬測試等內容。

　　2.有線電視系統檢測

　　有線電視系統圖像質量的主觀評價和客觀測試;檢測其數據通信、視頻點播，圖文播放等功能。

　　3.廣播音響系統檢測

　　廣播設備之間的阻抗匹配，最高輸出電平、輸出信噪比、聲壓級和頻寬的檢測。消防廣播與公共廣播共用設備時，其消防廣播具有最高優先權，在火災和突發事故發生時，應能強制切換為消防廣播并以最大音量播出。

　　(二)信息網絡系統檢測要求

　　1.網絡檢測：可靠性測試、功能特性測試、響應時間測試和網絡瓶頸測試等。

　　2.計算機網絡系統測試：網絡設備測試、功能測試、性能測試和互通測試等。

　　(三)綜合布線系統檢測要求

　　光纖布線應全部檢測，雙絞線布線以不低于10%的比例進行隨機抽樣檢測，抽樣點必須包括最遠布線點。綜合布線系統性能檢測應采用專用測試儀器對系統的各條鏈路進行檢測。

　　例如，光纜到施工現場時，要測試光纖衰減常數和光纖長度。

　　(四)火災報警及消防聯動系統的檢測要求

　　火災自動報警及消防聯動系統應是獨立的系統。火災自動報警及消防聯動系統的檢測應按《火災自動報警系統施工及驗收規范》CB 50166--2007的規定執行。當火災自動報警及消防聯動系統與其他系統具備聯動關系時，應檢測消防控制室與其他系統的接口和通信功能。

　　(五)建筑設備監控系統調試檢測要求

　　1.通風空調設備系統調試檢測

　　對風閥的自動調節來控制空調系統的新風量以及送風風量的大小;對水閥的自動調節來控制送風溫度(回風溫度)達到設定值;對加濕閥的自動調節來控制送風相對濕度(回風相對濕度)達到設定值;對過濾網的壓差開關報警信號來判斷是否需要清洗或更換過濾網;監控風機故障報警及相應的安全連鎖控制;電氣連鎖以及防凍連鎖控制等。

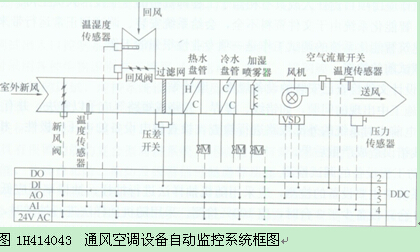

　　通風空調設備自動監控系統框圖見圖1H414043。

　　2.變配電系統調試檢測

　　變配電設備各高、低壓開關運行狀況及故障報警;電源及主供電回路電流值顯示、電源電壓值顯示、功率因素測量、電能計量等;變壓器超溫報警;應急發電機組供電電流、電壓及頻率及儲油罐液位監視，故障報警;不間斷電源工作狀態、蓄電池組及充電設備工作狀態檢測。

　　3.公共照明控制系統調試檢測

　　不同區域的照明設備分別進行開、關控制;利用計算機對公共照明開、關進行監視，滿足必要的照明要求。

　　例如，以光照度、時間等為控制依據對公共照明設備(公共區域和景觀)進行監控檢測。

　　4.給排水系統調試檢測

　　給水系統、排水系統和中水系統液位、壓力參數及水泵運行狀態檢測;自動調節水泵轉速;水泵投運切換;故障報警及保護。

　　5.鍋爐機組調試檢測

　　鍋爐出口熱水溫度、壓力、流量、熱源系統功能檢測，熱交換系統功能檢測。

　　6.冷凍和冷卻水系統調試檢測

　　冷水機組、冷卻水泵、冷凍水泵、電動閥門和冷卻塔功能檢測。

　　(六)安全防范系統的調試檢測要求

　　1.調試檢測條件

　　(1)安全防范工程的檢測，應在系統試運行后、竣工驗收前進行。受檢單位提出申

　　請，并提交主要技術文件和資料。安全防范工程的檢測應由法定檢測機構實施。由公部認可并授權的安防工程檢測機構實施檢測。

　　技術文件應包括：工程合同、正式設計文件、系統配置框圖、設計變更文件、更改審核單、工程合同設備清單、變更設備清單、隱蔽工程隨工驗收單、主要設備的檢驗報告或認證證書等。

　　(2)系統調試前，已編制完成調試大綱、設備平面布置圖、線路圖以及其他技術文件。調試工作應由項目責任人或具有相當于工程師資格的專業技術人員主持。

　　例如：智能化系統由于文件資料不全，會給系統安裝、調試和正常運行帶來許多麻煩和困難，建筑智能化系統的調試工作是一項專業性很強的工作。

　　(3)調試前的檢查。

　　1)按設計文件檢查已安裝的設備規格、型號等。

　　2)對施工中出現的問題，如錯線、虛焊、開路或短路等應予以解決，并有文字記錄。

　　3)通電前應對系統的外部線路進行檢查，檢查供電設備的電壓、極性、相位等。避免由于接線錯誤造成嚴重后果。

　　2.安防工程設備的調試檢測

　　安防系統中主要設備的檢測，應采用隨機抽樣法進行抽樣;抽樣率不應低于20%且不應少于3臺;設備少于3臺時，應100%檢測。采用隨機抽樣法進行抽樣時，抽出樣機所需檢驗的項目如受檢測條件制約，無法進行檢測，可重新進行抽樣，但應以相應的可實施的替代檢測項目進行檢測。

　　(1)報警系統調試檢測

　　1)檢查及調試系統所采用探測器的探測范圍、靈敏度、誤報警、漏報警、報警狀態后的恢復、防拆保護等功能與指標，應符合設計要求。

　　2)檢查控制器的本地、異地報警、防破壞報警、布撤防、報警優先、自檢及顯示等功能，應符合設計要求。

　　3)檢查緊急報警時系統的響應時間，應基本符合設計要求。

　　例如：檢測防范部位和要害部門的設防情況，有無防范盲區。安全防范設備的運行是否達到設計要求。探測器的盲區檢測，防拆報警功能檢測，信號線開路和短路報警功能檢測，電源線被剪報警功能檢測。各防范子系統之間的報警聯動是否達到安全防范的要求。

　　(2)視頻安防監控系統調試檢測

　　1)檢查及調試攝像機的監控范圍、聚焦、環境照度與抗逆光效果等，使圖像清晰度、灰度等級達到系統設計要求。

　　2)檢查并調整對云臺、鏡頭等的遙控功能，排除遙控延遲和機械沖擊等不良現象，使監視范圍達到設計要求。

　　3)檢查并調整視頻切換控制主機的操作程序、圖像切換、字符疊加等功能，保證工作正常，滿足設計要求。

　　4)檢查與調試監視圖像與回放圖像的質量，在正常工作照明環境條件下，監視圖像質量不應低于現行國家標準規定或至少能辨別人的面部特征。

　　5)當系統具有報警聯動功能時，應檢查與調試自動開啟攝像機電源、自動切換音視頻到指定監視器、自動實時錄像等功能。

　　6)系統應疊加攝像時間、攝像機位置(含電梯、樓層顯示)的標識符，并顯示穩定。當系統需要燈光聯動時，應檢查燈光打開后圖質量是否達到設計要求。

　　例如：攝像機的系統功能檢測，圖像質量檢測，數字硬盤錄像監控系統檢測，監控圖像的記錄和保存時間是否達到設計和規范標準要求等。

　　(3)出人口控制系統調試檢測

　　1)對各種讀卡機在使用不同類型的卡(如通用卡、定時卡、失效卡、黑名單卡、加密卡、防劫持卡等)時，調試其開門、關門、提示、記憶、統計、打印等判別與處理功能。

　　2)調試出入口控制系統與報警、電子巡查等系統間的聯動或集成功能。

　　3)對采用各種生物識別技術裝置(如指紋、掌形、視網膜、聲控及其復合技術)的出人口控制系統的調試，應按系統設計文件及產品說明書進行。

　　(4)訪客(可視)對講系統調試檢測

　　按相關標準及設計方案規定，檢查與調試系統的選呼、通話、電控開鎖、緊急呼叫等功能。對具有報警功能的復合型對講系統，還應檢查與調試安裝的探測器、各種前端設備的警戒功能，并檢查布防、撤防及報警信號暢通等功能。

　　(5)電子巡查系統調試檢測

　　1)檢查在線式信息采集點讀值的可靠性、實時巡查與預置巡查的一致性，并查看記錄、存儲信息以及在發生不到位時的即時報警功能。

　　2)檢查離線式電子巡查系統，確保信息鈕的信息正確，數據的采集、統計、打印等功能正常。

　　例如：按預先設定的巡查路線，正確記錄保安人員巡查活動(時間、路線、班次等)狀態。對在線式電子巡查系統，檢查當發生意外情況時的即時報警功能。

　　(6)停車庫(場)管理系統調試檢測

　　要求按系統設計，檢查與調試系統車位顯示、行車指示、人口處出票與出口處驗票、計費與收費顯示、車牌或車型識別以及意外情況發生時向外報警等功能。

　　3.系統集成方式的調試

　　安全防范系統的各子系統應先獨立調試檢測、運行;當采用系統集成方式工作時，應按設計要求和相關設備的技術說明書、操作手冊，檢查和調試統一的通信平臺和管理軟件后，再將監控中心設備與各子系統設備聯網，進行系統總調，并模擬實施監控中心對整個系統進行管理和控制、顯示與記錄各子系統運行狀況及處理報警信息數據等功能。

　　(七)智能化系統集成檢測要求

　　檢測過程應遵循先子系統，后集成系統的順序檢測。系統集成檢測應在各個子系統檢測合格，系統集成完成調試并經過試運行后進行。系統集成檢測應檢查系統的接口、通信協議和傳輸的信息等是否達到系統集成要求。系統集成不得影響火災自動報警及消防聯動系統的獨立運行，應對其系統相關性進行連帶測試。
