1H414040 建筑智能化工程安裝技術
建筑智能化工程的實施一般由工程承包方負責施工圖深化設計、設備材料供應、管線施工、設備的安裝及檢測、系統調試開通及通過有關管理部門的驗收，直至交付使用。本目主要內容是：建筑智能化工程的組成及其功能;建筑智能化工程的施工要求;建筑智能化一丁程的調試檢測要求。
1H414041 建筑智能化工程的組成及其功能
建筑智能化.丁程按國家《建筑工程施工質量驗收統一標準》劃分為：通信網絡系統，辦公自動化系統，建筑設備監控系統，火災報警及消防聯動系統，安全防范系統，綜合布線系統，智能化集成系統，電源與接地，環境，住宅(小區)智能化系統等子分部工程。本條主要知識點是：安全防范管理系統和建筑設備自動監控系統的組成及其功能。
一、通信網絡系統的組成及其功能
通信網絡有電話通信、衛星通信、衛星電視、有線電視、電視會議、背景音響及廣播等。使建筑物內語音、數據、圖像、視頻可靠的傳輸。
一、信息網絡系統組成及其功能
信息網絡系統包括計算機網絡設備(交換機、路由器、防火墻、網管、文件服務器等)、應用軟件、管理軟件及網絡安全等。借助于這一平臺實現信息共享、資源共享和信息的傳遞與處理，是辦公自動化系統的主要信息通道，與外部互聯網連接，開展各項業務。
三、綜合布線系統的組成及其功能
綜合布線系統由工作區子系統、水平布線子系統、設備問子系統、垂直干線子系統、管理間子系統和建筑群子系統組成。是建筑物內部或建筑群之間的傳輸網絡，使建筑物內部或建筑群之間的通信設備、信息交換設備，以及建設設備與物業管理設備的狀態信號彼此相連，傳輸語音、數據、圖像以及各類控制信號。
四、火災報警及消防聯動系統的組成及其功能
火災報警及消防聯動系統由火災探測器、輸入模塊、報警控制器、聯動控制器和控制模塊等組成。主要功能為火災參數的檢測，火災信息的處理與自動報警，消防設備聯動與協調控制，消防系統的計算機管理等。
五、安全防范系統的組成及其功能
安傘防范系統的子系統主要包括：入侵報警系統、視頻監控系統、出人口控制系統、電子巡查系統、停車庫(場)管理系統以及以防爆安全檢查系統為代表的特殊子系統等。安全防范系統的實施有集成式、組合式、分散式三種類型。建筑物的安全防范系統是為保障人身和財產的安全，運用計算機、電視監控及入侵報警等技術形成的綜合安全防范體系。
1.出入口控制系統(門禁系統)
出入口控制系統根據建筑物的使用功能和安全防范管理的要求，對需要控制的各類出人口，按各種不同的通行對象及其準人級別，對其進、出實施實時控制與管理，并具有報警功能。
(1)對講門機：普通對講門機和可視對講門機。
(2)電控鎖：鑰匙電控鎖、IC卡電控鎖、密碼電控鎖、指紋電控鎖和視網膜電控鎖等。
2.入侵報警系統(周界防越報警系統)
入侵報警系統根據被防護對象的使用功能及安全防范管理的要求，對設防區域的非法入侵、盜竊、破壞和搶劫等，進行實時有效的探測與報警。
(1)入侵報警探測器。有門窗磁性開關、玻璃破碎探測器、被動型紅外線探測器和主動型紅外線探測器(截斷型、反射型)、微波探測器、超聲波探測器、雙鑒(或三鑒)探測器、線圈傳感器和泄漏電纜傳感器等。
(2)中央報警控制。南微處理器組成，配有顯示器、打印機等。
(3)報警方式采用有聲響報警(電笛、警鈴、頻閃燈等)和無聲報警(向監控中心或向公安局110發出報警信號)。
3.視頻監控系統
視頻監控系統根據建筑物的使用功能及安全防范管理的要求，對必須進行視頻監控的場所、部位、通道等進行實時、有效的視頻探測、視頻監視，圖像顯示、記錄與回放，宜具有視頻入侵報警功能。
(1)模擬式視頻監控系統。由攝像裝置、傳輸控制線、監控主機、顯示錄像設備等組成。
(2)數字視頻監控系統(DVR)。由數字攝像機、計算機或硬盤錄像機、圖像壓縮/解壓縮系統(MPEG--4)、圖像記錄及功能切換控制裝置等組成。
4.電子巡查系統
電子巡查系統根據建筑物的使用功能和安全防范管理的要求，按照預先編制的保安人員巡查程序，通過信息識讀器或其他方式對保安人員巡邏的工作狀態(是否準時、是否遵守順序等)進行監督、記錄，并能對意外情況及時報警。
(1)離線式巡查系統。采用模塊化信息鈕和信息采集(巡查)棒，信息鈕安裝在巡查點，巡查人員攜帶信息采集(巡查)棒，按預定線路巡查采集信息，記錄巡查信息。
(2)在線式巡查系統。利用報警系統和門禁系統的設備(按鈕、讀卡器等)實現巡查功能。

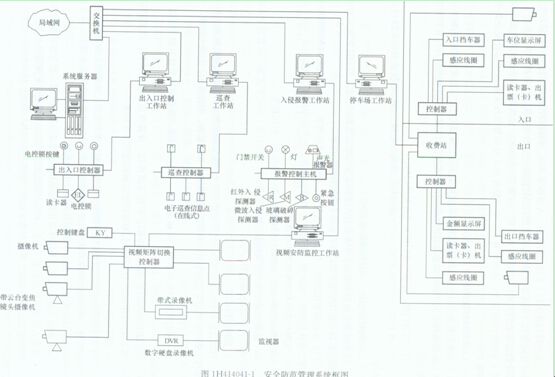

安全防范系統的組成見圖1H414041-1。
5.停車場自動管理系統
(1)停車庫(場)管理系統。根據建筑物的使用功能和安全防范管理的需要，對停車庫(場)的車輛通行道口實施出入控制、監視、行車信號指示、停車管理及車輛防盜報警等綜合管理。
(2)停車場自動管理系統主要設備。有自動感應器，讀卡器，出票機，自動閘門機，控制器，收費機，年位顯示器等。系統可自動或半自動管理。
六、建筑設備監控系統的組成及其功能
(一)建筑設備自動監控系統組成
主要南中央工作站計算機、外圍設備、現場控制器、輸入和輸出設備、相應的系統軟件和應用軟件組成。
1.中央監控設備
中央監控設備有計算機和外圍設備(UPS、打印機、主控臺、模擬顯示屏)等組成。
2.現場控制器
現場控制器(直接數字控制器DDC)，能獨立進行檢測與控制。控制器的接口有模擬量、數字量的輸入/輸出接口。
(1)數字量輸入信號(DI)，用來輸入各種開關、繼電器及接觸器開(閉)觸點、電動閥門聯動觸點的開關狀態。
(2)模擬量輸入信號(AI)，被控對象各種連續變化的物理量(包括溫度、相對濕度、壓力、液位、電流、電壓等)由在線檢測的傳感器及變送器將其轉換為相應的電信號后，送入模擬量輸入通道進行處理。一般為采用4～20mA電流信號或0～10V電壓信號。
(3)數字量輸出信號(DO)，用來輸出控制電磁閥門、繼電器、指示燈、聲光報警器等開關設備。
(4)模擬量輸出信號(AO)，模擬量輸出通道一般輸出4～20mA電流信號或1～10V電壓信號，用來控制各種直行程或角行程執行機構的動作或各種電動機的轉速。
3.輸入設備
(1)電量傳感器有電量變送器有電壓、電流、頻率、有功功率、功率因數變送器等。
(2)非電量傳感器有溫度、濕度、壓力、液位和流量傳感器等。
1)溫度傳感器常用的有風管型和水管型。由傳感元件和變送器組成，以熱電阻或熱電偶作為傳感元件，有lkfl鎳電阻、1 kQ和100Q鉑電阻等類型
2)濕度傳感器用于測量室內、室外和風管內的相對濕度。有氯化鋰濕度傳感器、碳濕敏元件、氧化鋁濕度計和陶瓷濕度傳感器等。
3)壓力、壓差傳感器有電容式壓差傳感器、液體壓差傳感器，薄膜型液體壓力傳感器等。
4)壓差開關是隨著空氣壓差引起開關動作的裝置。一般壓差范圍可在20～4000Pa。
例如：壓差開關可用于監視過濾網阻力狀態的監測。
5)流量傳感器的結構形式可分為葉片式、量芯式、熱線式、熱膜式、卡門渦旋式等，由檢測和轉換單元組成。
6)空氣質量傳感器可監測空氣中的煙霧、CO,CO2等多種氣體含量，以0～10VDC輸出或干接點報警信號輸出。
4.主要輸出裝置
電動執行器控制或調節的對象為裝于風管或水管的閥門，可分為驅動或控制水管閥門的電磁閥、電動調節閥和驅動或控制風閥的風閥執行器。
(1)電磁閥。由電磁部件(鐵芯、線圈)和閥體組成，利用電磁力帶動閥塞來控制閥門的打開與關閉。電磁閥有直動式和先導式兩種。
(2)電動調節閥。由電動執行機構和閥體組成，將電信號轉換為閥門的開度。電動執行機構輸出方式有直行程、角行程和多轉式類型，分別同直線移動的調節閥、旋轉的蝶閥、多轉的調節閥等配合工作。
(3)電動風閥。由風門驅動器和蝶閥組成，調節風門以達到調節風管的風量和風壓。技術參數有輸出力矩、驅動速度、角度調整范圍、驅動信號類型等。
例如：某30層建筑設備自動監控系統示意圖見圖1H4140,11-2。
(二)建筑設備監控系統的功能
對建筑物內空調通風、給排水、變配電和照明等設備進行監控及自動化管理。使設備安全、可靠運行，提供節能及舒適的生活和工作環境。
七、辦公自動化系統的組成及其功能
1.硬件：計算機、掃描機、打印機和繪圖機等。
2.軟件：系統軟件、應用軟件和測試軟件等。
例如：建筑智能化系統應用軟件有辦公軟件、物業管理軟件和系統集成軟件等。
八、建筑智能化系統集成
1.應在建筑設備監控系統、安全防范系統、火災自動報警及消防聯動系統等各子分部工程完工開通的基礎上，實現建筑智能化系統的集成。
2.建筑智能化系統集成以建筑設備自動監控系統為基礎.采用接口和協議的方式，把火災報警及消防聯動系統、安全防范系統等集成在建筑設備自動監控系統中進行管理。
3.在建筑智能化工程中，采用何種系統集成管理模式，要考慮建筑物使用單位的組織管理模式，建筑設備的控制方式，現場施工條件和設備安裝工藝等因素。
九、住宅(小區)智能化系統
住宅(小區)智能化應包括火災自動報警及消防聯動系統、安全防范系統、通信網絡系統、信息網絡系統、監控與管理系統、家庭控制器、室外設備及管網監測等。
