一建水利水電講義：1F420113水利水電工程施工現場規劃與總平面布置的要求
瀏覽
收藏
【摘要】環球網校一級建造師頻道為您提供一級建造師考試必備的復習資料和試題，供考生復習備考之用，本文為一建水利水電講義：1F420113水利水電工程施工現場規劃與總平面布置的要求，是考生必須要熟記和掌握的重點內容。2015年的一級建造師考試將于9月19日至20日舉行，環球網校在此提醒廣大考生做好復習備考。祝廣大考生順利通過一級建造師考試！
1F420113水利水電工程施工現場規劃與總平面布置的要求P303
一、施工總布置及施工分區規劃
(四)施工分區規劃布置應遵守的原則
1.以混凝土建筑物為主的樞紐工程，施工區布置宜以砂、石料的開采、加工和混凝土的拌合、澆筑系統為主;以當?shù)夭牧蠅螢橹鞯臉屑~工程，施工區布置宜以土石料采挖和加工、堆料場和上壩運輸線路為主。(案例)
2.機電設備、金屬結構安裝場地宜靠近主要安裝地點。
3.施工管理及生活營區的布置考慮風向、日照、噪聲、綠化、水源水質等因素，與生產設施應有明顯界限。
4.主要物資倉庫、站場等儲運系統宜布置在場內外交通銜接處。
5.施工分區規劃布置考慮施工活動對周?chē)h(huán)境的影響，避免噪聲、粉塵等污染對敏感區(如學校、住宅區等)的危害。
三、施工總平面圖
(二)施工總平面圖的設計要求
1.在保證施工順利進行的前提下，盡量少占耕地。
2.臨時設施最好不占用擬建永久性建筑物和設施的位置。
3.在滿足施工要求的前提下，最大限度地降低工地運輸費。
4.在滿足施工需要的條件下，臨時工程的費用應盡量減少。
5.工地上各項設施，應該明確為工人服務，而且使工人在工地上因往返而損失的時間最少。
6.遵循勞動保護和安全生產等要求。
必須使各房屋之間保持一定的距離。儲存燃料及易燃物品的倉庫，如汽油、柴油等，距擬建工程及其他臨時性建筑物不得小于50m。
(案例一2013真題)
背景資料
某平原地區水庫除險加固工程由大壩、泄洪閘、灌溉涵洞、溢洪道等建筑物組成，大壩為均質土壩，長1100m，最大壩高18m。其除險加固主要內容：①培厚背水坡土方及加高壩頂;②拆除重建壩頂?shù)缆?③新建壩頂混凝土防浪墻;④加固泄洪閘;⑤拆除重建灌溉涵洞;⑥拆除背水坡砌石護坡，重建混凝土框格草皮護坡;⑦拆除迎水面砌石護坡，重建混凝土預制塊護坡：⑧新建安全監測設施等。工程所在地區6、7、8三個月為汛期，非汛期施工導流標準為5年一遇，泄洪閘及灌溉涵洞均可滿足非訊期導流要求。本工程于2009年10月開工;2011年4月底結束。灌溉涵洞由6節洞身組成，斷面尺寸均為12mx4mx3m(長×寬×高)，洞內四角設有0.5mx0.5m的貼角，洞身編號從迎水側至背水側依次為a~f。
工程施工中發生了如下事件：

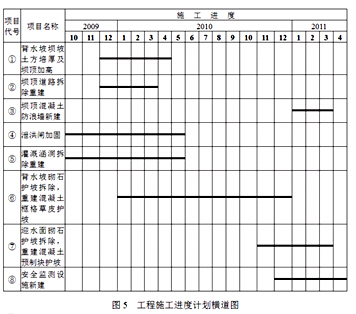

事件一：施工單位根據總體進度目標編制了本工程施工進度計劃?rùn)M道圖，如圖5所示。
事件二：為確保工期，施工單位在灌溉涵洞洞身施工時配備了3套模板，并制定了混凝土施工措施計劃。
事件三：為保證混凝土的質量，施工組織設計方案對混凝土質量控制提出了具體要求，列出了混凝土拌合物可能出現不合格料的情況。
事件四：當洞身混凝土強度達到設計要求后，監理單位組織進行涵洞兩側基坑的隱蔽單元工程驗收，施工單位即開始進行土方回填。
事件五：灌溉涵洞項目劃分為一個單位工程，涵洞洞身為其中一個分部工程。該分部工程共有24單元工程，質量全部合格;18個單元工程質量等級為優良;主要單元、重要隱蔽單元工程共12個，單元工程質量等級達到優良的為10個;該分部工程共取混凝土試件26組，試件質量合格;機電產品質量合格，中間產品質量全部合格，原材料、金屬結構及啟閉機制造質量合格;該分部工程施工中未發生過質量事故。
【問題】：
1)根據事件一，指出橫道圖中施工進度計劃不妥之處(不考慮工作持續時間)，并簡要說明理由。
2)根據事件二，為了確保工期，指出6節涵洞洞身適宜的工順序(用編號表示);說明澆筑止水部位混凝土的注意事項。
3)根據事件二，指出每節涵洞洞身適宜的混凝土澆筑倉數及相應部位。
4)根據《水工混凝土施工規范》(DL/T，5144-2001),分析本工程混凝土拌合物可能出現不合格料的情況有哪些。
5)根據《碾壓式土石壩施工規范》(DL，5129-2001)，指出事件四中涵洞兩側回填土的施工技術要求。
6)根據事件五，評定灌溉涵洞分部工程的質量等級，并說明理由。
【答案】：
1)：(1)④與⑤同時施工不妥，因④與⑤在非汛期施工中要互為導流;
(2)②比①提前完工不妥;因②中的道路重建完工時間必須在①完成之后。
(3)⑥比①開工遲不妥;應先開工⑥中的拆除部分后再開工①。
2)先a、c、e;再b、d、f(或先b、d、f.再a、c、e);
(1)止水片高程處不得設置施工縫;
(2)混凝土澆筑時，不得沖撞止水片：
(3)振搗器不得觸及止水片：;
(4)嵌固止水片的模板應適當推遲拆模時間。
3)洞身分兩倉澆筑，底板及側墻下部(貼角部位)和側墻上部及頂板。
4)(1)錯用配料單，質量不滿足要求：
(2)配料時任一種材料計量失控或漏配：
(3)拌合不均勻(或夾生料);
(4)出機口混凝土坍落度超過最大允許值。
5)①填筑前，混凝土表面乳皮、粉塵及其上附著物必須清除干凈。
②應先灑水濕潤混凝土表面，并邊涂濃泥漿、邊鋪土、邊壓實。
③泥漿土與水的質量比宜為1：2.5-1：3.0。
④泥漿涂刷高度必須與鋪土厚度一致，并應與下部涂層相銜接，嚴禁泥漿干涸后鋪土和壓實。
⑤壓實機具應采用振動夯、蛙夯或小型振動碾等。
⑥填土面與涵洞側壁混凝土表面脫開時必須予以清除重填。
⑦函洞兩側填土應保持均衡上升。
6)合格。單元工程優良率=18/24=75.0%>70%，但主要單元、重要隱蔽單元工程質量?jī)?yōu)良率
10/12=83.3%<90%。
案例二
背景資料
某平原地區大(1)型水庫(駱陽湖)泄洪閘閘孔36孔，設計流量4000m3/s，校核流量7000m3/s。該泄洪閘建于上世紀六十年代末，2006年進行除險加固。主要工程內容有：(1)橋頭堡、啟閉機房拆除重建;(2)公路橋橋面及欄桿翻修;(3)閘墩、閘底板混凝土表面防碳化處理;(4)閘底板、閘墩向上游接長5m;(5)原弧形鋼閘門更換為新弧形鋼閘門;(6)原卷?yè)P(yáng)啟閉機更換為液壓?jiǎn)㈤]機;(7)上游左右側翼墻拆除重建等七項。主要工程量：混凝土4.6萬m3，土方42萬m3，金屬結構1086t，總投資1.22億元。
施工導流采用全段圍堰法，圍堰為土圍堰，級別為3級，長410m，堰項高程30.3m，施工期水庫設計靜水位27.8m，波浪高度1.5m，圍堰采用水中倒土雙向進占法施工，總填筑方量30萬m3。

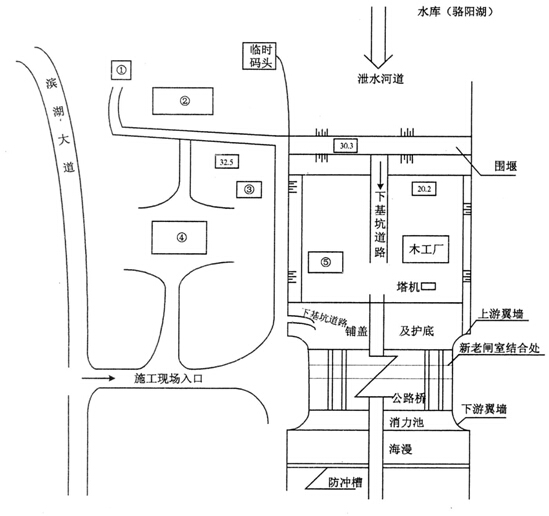

根據施工需要，現場布置有混凝土拌合系統、鋼筋加工廠、木工廠、臨時碼頭、配電房等臨時設施。其平面布置示意圖如下，圖中①、②、③、④、⑤為臨時設施(混凝土拌合系統、油庫、機修車間、鋼筋加工廠、辦公生活區)代號。
混凝土表面防碳化處理采用ST--9608聚合物防水防腐涂料。閘底板和閘墩向上游接長5m采用錨固技術使新、老閘底板和閘墩連為一體。
問題
1.根據有利生產、方便生活、易于管理，安全可靠的原則，給出示意圖中代號①、②、③、④、③所對應臨時設施的名稱。
2.指出上述七項加固內容中設計工作方面最關鍵的一項并簡述理由。
3.指出上述七項加固內容和臨時工程中施工方面最關鍵的兩項并簡述理由。
4.復核圍堰堰頂高程是否滿足《水利水電工程施工組織設計規范》(SL303―2004)的規定。
5.根據《建設工程安全生產管理?xiàng)l例》，施工單位應在上圖中的哪些地點和設施附近設置安全警示標志?
答案
1.①油庫;②混凝土拌合系統;③機修車間;④辦公生活區;⑤鋼筋加工廠
2.閘底板、閘墩向上游接長5m[或第(4)項]
理由：老閘室沉降已經結束，新、老閘底板基有可能產生不均勻沉降(或新老閘底板、閘墩易在結合部位產生裂縫導致加固失敗);新老混凝土結合部位處理(或錨固)技術復雜。
3.
(1)圍堰;理由：本工程圍堰級別高(3級)、規模大(30萬m3)、難度高(水中倒土8m)。
(2)閘底板、閘墩向上游接長5m[或第(4)項];理由：新接長的閘底板、閘墩混凝土與原有閘底板、閘墩混凝土結合部位的處理技術要求高，施工難度大，其施工質量對工程安全至關重要。
4.
27.8m+1.5m+0.7m=30.0m<30.3m[或30.3m-27.8m-1.5m=1.0m≥0.7m，故堰頂高程符合規定。
5.施工現場入口、油料庫、塔機、配電房、下基坑道路進口處、腳手架、圍堰、工程拆除部位、木工廠等。
