2012年一級建造師考試網絡圖知識點
瀏覽
收藏
一、雙代號網絡圖6個時間參數的計算方法(圖上計算法)
從左向右累加，多個緊前取大，計算最早開始結束;
從右到左累減，多個緊后取小，計算最遲結束開始。
緊后左上-自己右下=自由時差。
上方之差或下方之差是總時差。
計算某工作總時差的簡單方法：①找出關鍵線路，計算總工期;
②找出經過該工作的所有線路，求出最長的時間
③該工作總時差=總工期-②
二、雙代號時標網絡圖
雙代號時標網絡計劃是以時間坐標為尺度編制的網絡計劃，以實箭線表示工作，以虛箭線
表示虛工作，以波形線表示工作的自由時差。

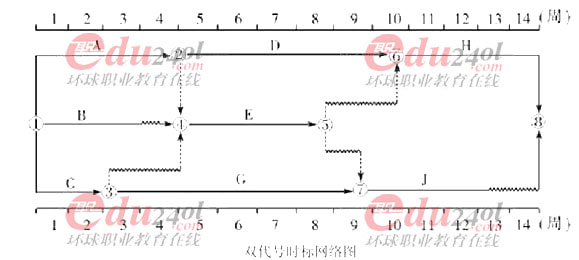

雙代號時標網絡圖
1、關鍵線路
在時標雙代號網絡圖上逆方向看，沒有出現波形線的線路為關鍵線路(包括虛工作)。
如圖中①→②→⑥→⑧
2、時差計算
1)自由時差
雙代號時標網絡圖自由時差的計算很簡單，就是該工作箭線上波形線的長度。
如A工作的FF=0，B工作的FF=1
但是有一種特殊情況，很容易忽略。
如上圖，E工作的箭線上沒有波形線，但是E工作與其緊后工作之間都有時間間隔，此時E工作的自由時差=E與其緊后工作時間間隔的最小值，即E的自由時差為1。
2)總時差。
總時差的簡單計算方法：
計算哪個工作的總時差，就以哪個工作為起點工作(一定要注意，即不是從頭算，也不是從該工作的緊后算，而是從該工作開始算)，尋找通過該工作的所有線路，然后計算各條線路的波形線的長度和，該工作的總時差=波形線長度和的最小值。
還是以上面的網絡圖為例，計算E工作的總時差：
以E工作為起點工作，通過E工作的線路有EH和EJ，兩條線路的波形線的和都是2，所以此時E的總時差就是2。
再比如，計算C工作的總時差：通過C工作的線路有三條，CEH，波形線的和為4;CEJ，波形線的和為4;CGJ，波形線的和為1，那么C的總時差就是1。
