　　截面法

　　截面法是結構內力分析的基本方法。截面法計算結構內力的基本步驟為：

　　( 1)將結構沿擬求內力的截面切開。

　　( 2 )取截面任一側的部分為隔離體，作出隔離體的受力圖;受力圖中的力包括兩部分：外荷載和截斷約束處的約束力(截面內力或支座反力)，未知截面內力一般假設為正號方向。

　　( 3 )利用靜力平衡條件計算所求內力。對于平面結構，一般情況下隔離體上的各力組成一平面任意力系，故有三個獨立的平衡方程(投影方程或力矩方程) :

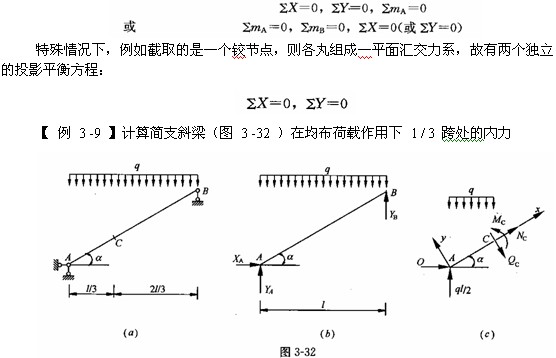

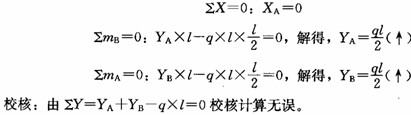

　　( 1 )求支座反力

　　將梁(圖 3 -32a )沿三根支座鏈桿處截開，取梁整體為隔離體，作出隔離體的受力圖如圖 3 -32 ( b )所示。由整體平衡條件，可得：

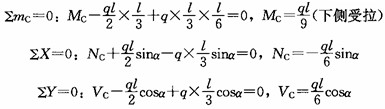

　　( 2 )求截面內力

　　在 1 / 3 跨截面 C 處截開，取 AC 部分為隔離體，作出受力圖如圖 3 -32 (c)所示。由隔離體 AC 的平衡條件(x、y方向分別沿截面的軸向和切向)，可得:

　　注：計算截面 C 內力時，也可先求出截面上的水平和豎向分力 Xc 、 Yc ( Xc =0 ) ，再將其沿切向和軸向分解得到截面的剪力和軸力。
