高層鋼筋混凝土結構

　　結構體系：

　　高層建筑不應采用嚴重不規則的結構體系，并應符合下列要求：

　　1) 應具有必要的承載能力、剛度和變形能力;

　　2) 應避免因部分結構或構件的破壞而導致整個結構喪失承受重力荷載、風荷載和地震作用的能力;

　　3) 對可能出現的薄弱部位，應采取有效措施予以加強。

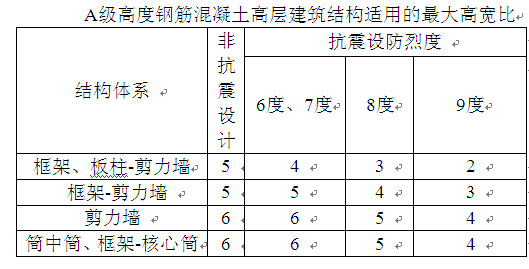

　　最大高寬比：

　　防震縫：

　　抗震設計時，高層建筑宜調整平面形狀和結構布置，避免結構不規則，不設防震縫。當建筑物平面形狀復雜而又無法調整其平面形狀和結構布置使之成為較規則的結構時，宜設置防震縫將其劃分為較簡單的幾個結構單元。

　　防震縫最小寬度應符合下列要求：

　　1)框架結構房屋，高度不超過15m的部分，可取70mm;超過15m的部分，6度、7度、8度和9度相應每增加高度5m、4m、3m和2m，宜加寬20mm;

　　2)框架-剪力墻結構房屋可按第一項規定數值的70%采用，剪力墻結構房屋可按第一項規定數值的50%采用，但二者均不宜小于70mm。

　　防震縫兩側結構體系不同時，防震縫寬度應按不利的結構類型確定;防震縫兩側的房屋高度不同時，防震縫寬度應按較低的房屋高度確定;

　　當相鄰結構的基礎存在較大沉降差時，宜增大防震縫的寬度;

　　防震縫宜沿房屋全高設置;地下室、基礎可不設防震縫，但在與上部防震縫對應處應加強構造和連接;

　　結構單元之間或主樓與裙房之間如無可靠措施，不應采用牛腿托梁做法設置防震縫。

　　抗震設計時，伸縮縫、沉降縫的寬度均應符合本規程防震縫最小寬度的要求。

　　高層伸縮縫最大間距：現澆框架結構55m、現澆剪力墻45m?，F(xiàn)澆框剪結構可選50m。

　　后澆帶：每30～40m間距留出施工后澆帶，帶寬800～1000mm，鋼筋采用搭接接頭，后澆帶混凝土(本層)宜在兩個月(60天)后澆灌。后澆帶一般設在跨度1/3處，避開有水房間。

　　結構豎向布置：

　　高層建筑的豎向體型宜規則、均勻，避免有過大的外挑和內收。結構的側向剛度宜下大上小，逐漸均勻變化，不應采用豎向布置嚴重不規則的結構。高層建筑宜設地下室。

　　抗震設計的高層建筑結構，其樓層側向剛度不宜小于相鄰上部樓層側向剛度的70%或其上相鄰三層側向剛度平均值的80%。

　　A級高度高層建筑的樓層層間抗側力結構的受剪承載力不宜小于其上一層受剪承載力的80%，不應小于其上一層受剪承載力的65%;B級高度高層建筑的樓層層間抗側力結構的受剪承載力不應小于其上一層受剪承載力的75%。(注：樓層層間抗側力結構受剪承載力是指在所考慮的水平地震作用方向上，該層全部柱及剪力墻的受剪承載力之和。)

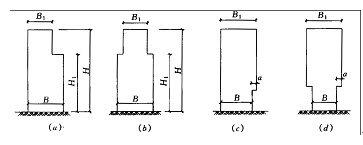

　　抗震設計時，結構豎向抗側力構件宜上下連續貫通?？拐鹪O(shè)計時，當結構上部樓層收進部位到室外地面的高度H1與房屋高度H之比大于0.2時，上部樓層收進后的水平尺寸B1不宜小于下部樓層水平尺寸B的0.75倍(圖4.4.5α、b);當上部結構樓層相對于下部樓層外挑時，下部樓層的水平尺寸B不宜小于上部樓層水平尺寸B1的0.9倍，且水平外挑尺寸α不宜大于4m(圖4.4.5c、d)。

　　樓蓋結構：

　　房屋高度超過50m時，框架-剪力墻結構、筒體結構及本規程第10章所指的復雜高層建筑結構應采用現澆樓蓋結構，剪力墻結構和框架結構宜采用現澆樓蓋結構。

　　房屋高度不超過50m時，8、9度抗震設計的框架-剪力墻結構宜采用現澆樓蓋結構;6、7度抗震設計的框架-剪力墻結構可采用裝配整體式樓蓋。

　　現澆樓蓋的混凝土強度等級不宜低于C20、不宜高于C40。

　　高層混凝土建筑抗震等級：分為特一級和一、二、三、四級。

　　框架結構：

　　框架結構應設計成雙向梁柱抗側力體系。主體結構除個別部位外，不應采用鉸接。

　　抗震設計的框架結構不宜采用單跨框架。

　　框架結構按抗震設計時，不應采用部分由砌體墻承重之混合形式。框架結構中的樓、電梯間及局部出屋頂?shù)碾娞輽C(jī)房、樓梯間、水箱間等，應采用框架承重，不應采用砌體墻承重。

　　剪力墻結構：

　　剪力墻結構中，剪力墻宜沿主軸方向或其他方向雙向布置;抗震設計的剪力墻結構，應避免僅單向有墻的結構布置形式。剪力墻墻肢截面宜簡單、規則。剪力墻結構的側向剛度不宜過大。

　　高層建筑結構不應采用全部為短肢剪力墻的剪力墻結構

　　剪力墻的門窗洞口宜上下對齊、成列布置，形成明確的墻肢和連梁。宜避免使墻肢剛度相差懸殊的洞口設置。

　　較長的剪力墻宜開設洞口，將其分成長度較為均勻的若干墻段，墻段之間宜采用弱連梁連接，每個獨立墻段的總高度與其截面高度之比不應小于2。墻肢截面高度不宜大于8m。

　　剪力墻宜自下到上連續布置，避免剛度突變。

　　框架-剪力墻結構應設計成雙向抗側力體系?？拐鹪O(shè)計時，結構兩主軸方向均應布置剪力墻。

　　框架-剪力墻結構：

　　框架-剪力墻結構中，主體結構構件之間除個別節點外不應采用鉸接;梁與柱或柱與剪力墻的中線宜重合;框架梁、柱中心線之間有偏離時，應符合本規程有關規定。

　　框架-剪力墻結構中剪力墻的布置宜符合下列要求：

　　1) 剪力墻宜均勻布置在建筑物的周邊附近、樓梯間、電梯間、平面形狀變化及恒載較大的部位，剪力墻間距不宜過大;

　　2)平面形狀凹凸較大時，宜在凸出部分的端部附近布置剪力墻;

　　3) 縱、橫剪力墻宜組成L形、T形和[形等型式;

　　4) 單片剪力墻底部承擔的水平剪力不宜超過結構底部總水平剪力的40%;

　　5) 剪力墻宜貫通建筑物的全高，宜避免剛度突變;剪力墻開洞時，洞口宜上下對齊;

　　6) 樓、電梯間等豎井宜盡量與靠近的抗側力結構結合布置;

　　7) 抗震設計時，剪力墻的布置宜使結構各主軸方向的側向剛度接近。

　　長矩形平面或平面有一部分較長的建筑中，其剪力墻的布置尚宜符合下列要求：

　　1) 橫向剪力墻沿長方向的間距宜滿足表8.1.8的要求，當這些剪力墻之間的樓蓋有較大開洞時，剪力墻的間距應適當減小;

　　2) 縱向剪力墻不宜集中布置在房屋的兩盡端。

　　筒體結構：

　　框架-核心筒結構的核心筒宜貫通建筑物全高。核心筒的寬度不宜小于筒體總高的1/12。筒中筒結構的高度不宜低于60m，高寬比不應小于3。

　　筒中筒結構的平面外形宜選用圓形、正多邊形、橢圓形或矩形等，內筒宜居中。矩形平面的長寬比不宜大于2。 內筒的邊長可為高度的1/12～1/15。外框筒柱距不宜大于4m。

　　復雜高層建筑結構：

　　復雜高層建筑結構包括帶轉換層的結構、帶加強層的結構、錯層結構、連體結構、多塔樓結構等。9度抗震設計對不應采用帶轉換層的結構、帶加強層的結構、鍺層結構和連體結構。

　　帶轉換層的結構：

　　在高層建筑結構的底部，當上部樓層部分豎向構件(剪力墻、框架柱)不能直接連續貫通落地時，應設置結構轉換層，在結構轉換層布置轉換結構構件。轉換結構構件可采用梁、桁架、空腹衍架、箱形結構、斜撐等;非抗震設計和6度抗震設討時轉換構件可采用厚板，7、8度抗震設計的地下室的轉換構件可采用厚板。

　　底部大空間部分框支剪力墻高層建筑結構在地面以上的大空間層數，8度時不宜超過3層，7度時不宜超過5層，6度時其層數可適當增加;底部帶轉換層的框架-核心筒結構和外筒為密柱框架的筒中筒結構，其轉換層位置可適當提高。

　　底部帶轉換層的高層建筑結構的布置應符合以下要求：

　　1)落地剪力墻和筒體底部墻體應加厚;

　　2)轉換層上部結構與下部結構的側向剛度比應符合本規程附錄E的規定;

　　3)框支層周圍樓板不應錯層布置;

　　4)落地剪力墻和筒體的洞口宜布置在墻體的中部;

　　5)框支剪力墻轉換梁上一層墻體內不宜設邊門洞，不宜在中柱上方設門洞;

　　帶加強層的結構：

　　當框架-核心筒結構的側向剛度不能滿足設計要求時，可沿豎向利用建筑避難層、設備層空間，設置適宜剛度的水平伸臂構件，構成帶加強層的高層建筑結構。必要時，也可設置周邊水平環帶構件。加強層采用的水平伸臂構件、周邊壞帶構件可采用斜腹桿衍架、實體梁、整層或跨若干層高的箱形梁、空腹桁架等形式。

　　帶加強層高層建筑結構設計應符合下列要求：

　　1) 加強層位置和數量要合理有效，當布置1個加強層時，位置可在0.6H附近;當布置2個加強層時，位置可在頂層和0.5H附近;當布置多個加強層時，加強層沿豎向從頂層向下均勻布置;

　　2) 加強層水平伸臂構件宜貫通核心筒，其平面布置宜位于核心筒的轉角、T字節點處;水平伸臂構件與周邊框架的連接宜采用鉸接或半剛接。結構內力和位移計算中，設置水平伸臂衍架的樓層宜考慮樓板平面內的變形;

　　3) 應避免加強層及其相鄰層框架柱內力增加而引起的破壞。加強層及其上、下層框架柱的配筋構造應加強;加強層及其相鄰層核心筒配筋應加強;

　　錯層結構：

　　抗震設計時，高層建筑宜避免錯層。當房屋不同部位因功能不同而使樓層錯層時，宜采用防震縫劃分為獨立的結構單元。

　　錯層兩側宜采用結構布置和側向剛度相近的結構體系。

　　錯層結構中，錯開的樓層應各自參加結構整體計算，不應歸并為一層計算。

　　連體結構：

　　連體結構各獨立部分宜有相同或相近的體型、平面和剛度，宜采用雙軸對稱的平面形式。7度、8度抗震設計時，層數和剛度相差懸殊的建筑不宜采用連體結構。

　　8度抗震設計時，連體結構的連接體應考慮豎向地震的影響。

　　連接體結構與主體結構宜采用剛性連接，必要時連接體結構可延伸至主體部分的內筒，并與內筒可靠連接。

　　多塔樓建筑結構：

　　多塔樓建筑結構各塔樓的層數、平面和剛度宜接近;塔樓對底盤宜對稱布置。塔樓結構與底盤結構質心的距離不宜大于底盤相應邊長的20%。

　　抗震設計時，轉換層不宜設置在底盤屋面的上層塔樓內;否則，應采取有效的抗震措施。
