四、集中采暖管道系統

　　(一)集中采暖熱網

　　由一處熱源向多處熱力站或多處建筑物供熱時，敷設于室外的管網叫熱網。

　　當熱電廠、區域鍋爐房等熱源生產的熱媒為高溫熱水(蒸汽〕時，不直接用來采暖，而是經熱力站換取低溫熱水再用來采暖，這時輸送高溫熱水(蒸汽)的熱網叫一次熱網，輸送低溫熱水的熱網叫二次熱網。一次熱網和二次熱網的水一般不混合、不串通，只有熱量的交換和轉移，是兩套熱力網。

　　其它形式的熱源生產的熱媒直接用來采暖，熱力網只有一套，也就沒有一次、二次之分，直呼熱力網。

　　熱力網的敷設有地溝、直埋、架空三種方式。

　　(二)集中采暖系統

　　1.按供、回水干管位置分

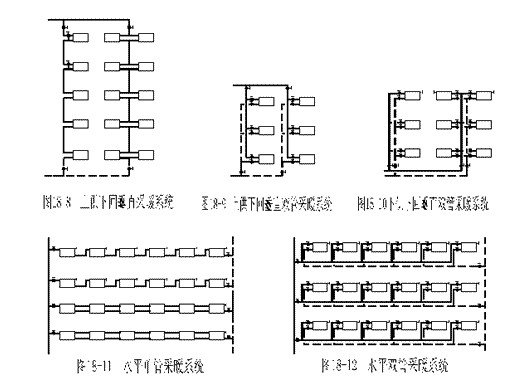

　　(1)上供下回采暖系統：供水干管在建筑物上部，回水干管在建筑物下部，分上供下回單管采暖系統,見圖18-8，適用于不設分戶熱計量的多層和高層建筑; 上供下回雙管采暖系統,見圖18-9，適用于不設分戶熱計量的多層建筑。

　　(2)下供下回采暖系統：供回水干管均在建筑物下部，只有雙管系統,見圖18-10，適用于不設分戶熱計量的多層建筑。

　　2.按供回水管與散熱器連接方式分：

　　(1)單管采暖系統：串聯連接，分垂直單管, 見圖18-8; 水平單管見圖18-11 。熱水采暖系統宜采用垂直單管系統，尤其是四層以上。合理時可采用水平單管。

　　(2) 雙管采暖系統：并聯連接，分垂直雙管, 見圖18-9 ，適用于不設分戶熱計量的多層建筑，蒸汽采暖宜采用垂直雙管; 水平雙管，見圖18-12，適用于不設分戶熱計量的多層和高層建筑。

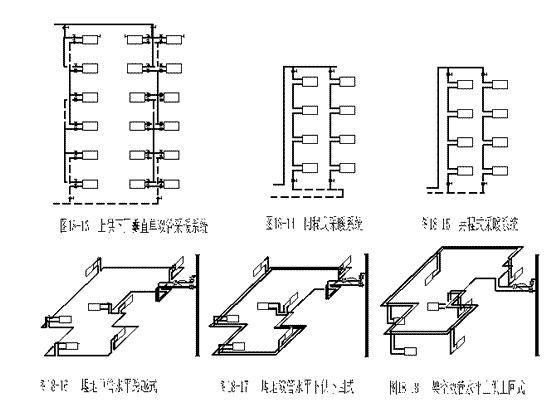

　　(3)單、雙管采暖系統：有串聯、有并聯。一般采用垂直式，見圖18-13，適用于不設分戶熱計量的高層建筑。

　　(4)共用干管為垂直雙管,每層支管為水平單管,見圖18-145每層支管為水平雙管,見圖18-17、18-16。適用于設分戶熱計量的多層和高層居住建筑。

　　3.按各環路總長度分：

　　(1)同程式：從熱入口開始到熱出口結束，通過各立管總長度都相同，見圖18-17。管道用量大，各立管容易平衡。

　　(2)異程式：從熱入口開始到熱出口結束，通過各立管總長度不相同，見圖18-18。管道用量小，各立管不易平衡。

　　4.按熱媒種類分

　　(1)熱水采暖系統：以熱水為熱媒，又分高溫熱水和低溫熱水兩種。

　　(2)蒸汽采暖系統：以蒸汽為熱媒，又分高壓蒸汽和低壓蒸汽兩種。

　　5.按熱媒輸送動力分

　　(1)重力循環采暖系統：又稱自然循環采暖系統，以供回水之容重差作動力,一般不作為集中采暖用,如土暖氣。

　　(2)機械循環采暖系統：以水泵作動用，集中采暖最常用。

　　(三) 熱水集中采暖分戶熱計量

　　1. 新建住宅熱水集中采暖系統，應設置分戶熱計量和室溫控制裝置。對建筑內的公共用房和公用空間，應單獨設置采暖系統和熱計量裝置。

　　2. 在確定分戶計量采暖系統的戶內采暖設備容量、計算戶內管道時，應記入向鄰戶傳熱引起的附加，但所附加的熱量不應統計在采暖系統的總熱負荷內。

　　3. 分戶熱計量熱水集中采暖系統，應在建筑物熱力入口處設置熱力表、差壓或流量調節裝置、除污器或過濾器等。

　　4. 當熱水集中采暖系統分戶熱計量裝置采用熱量表時，應符合下列要求：

　　(1)應采用共用立管的分戶獨立系統型式;

　　(2)戶用熱量表的流量傳感器宜安裝在供水管上，熱量表前應設置過濾器;

　　(3)系統的水質，應符合國家現行標準《低壓鍋爐水質》的要求;

　　(4)戶內系統宜采用埋地單管水平跨越式，見圖18-14;埋地雙管水平下供下回式，見圖18-15;架空雙管水平上供上回式，見圖18-17。

　　(5)戶內系統管道的布置，條件許可時，宜暗埋布置。但暗埋管道不應有連接口，且暗埋的管道宜外加塑料套管;

　　(6)系統的共用立管和入戶裝置，宜設于管道井內。管道井宜鄰樓梯間或戶外公共空間;

　　(7)分戶熱計量熱水集中采暖系統的熱量表，應符合國家現行標準《熱量表》的要求。

　　(四) 集中采暖系統注意的問題

　　1.高層建筑風壓、熱壓綜合影響大，使得門、窗冷風滲透量大，注意門、窗密封。

　　2. 采暖水系統中注意集氣、排氣，水平管合理設坡度，高點排氣。坡度一般為0.3%。

　　3. 暖氣罩裝修時要注意空氣對流。要上部、下部均開對流孔。

　　4. 整個采暖水系統設一處定壓膨脹裝置(膨脹水箱或定壓罐或定壓泵)，并使系統最高點有一定壓力。一次熱網和二次熱網是不同的水系統。

　　5. 被樓梯、扶梯、跑馬廊等貫通的空間，形成了煙囪效應，熱氣流易飄向高處，散熱器應在底層多設。

　　6. 蒸汽采暖幾個問題：蒸汽溫度高，一般高于100℃，有機灰塵劇烈升華，衛生不好;蒸汽溫度基本不能調節，室內溫度過高時，只有停止供汽，室內溫度波動大(間歇采暖);不供汽時系統充滿空氣，管道易腐蝕。

　　7. 采暖管道必須計算其熱膨脹。當利用管段的自然補償不能滿足要求時應設置補償器。

　　8. 當采暖管道必須穿過防火墻時，在管道穿過處應采取固定和防火措施，并使管道可向墻的兩側伸縮。
