第三節 空調系統

　　一、集中空調室內空氣計算參數

　　(一)舒適性空調：

　　1.冬季

　　溫度應采用18～22℃

　　相對濕度應采用40%～60%

　　風速不應大于0.2m/s

　　2.夏季

　　溫度應采用24～28℃

　　相對濕度應采用40%～65%

　　風速不應大于0.3m/s

　　(二)工藝性空調

　　根據工藝要求確定。

　　二、空調系統分類

　　(一)空調系統分類(按冷、熱源設置情況分)

　　1.集中空調系統(包括半集中式)：冷、熱源集中設置。有人稱中央空調。

　　2.分散空調系統：冷、熱源分散設置，如窗式、分體式、柜式、多聯式(也有的叫小集中式、VRV)、風(空氣)源熱泵、水源熱泵、地(土壤)源熱泵等。

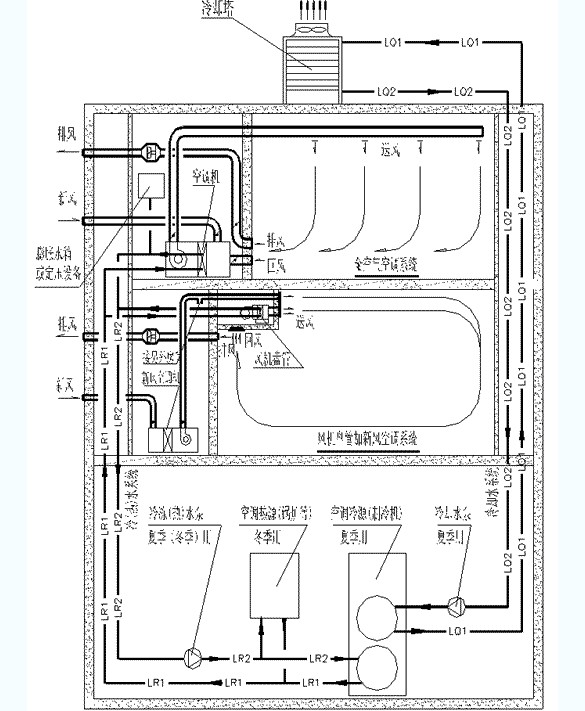

　　(二)本節主要介紹水冷式制冷機為冷源、鍋爐或熱力站或直燃機為熱源的集中空調系統(包括半集中式)，其他空調系統簡單介紹。集中空調系統與集中采暖系統原理類似，也是由冷熱源、冷熱媒管道、空氣處理設備(空調機、風機盤管)、送回風管道組成。集中空調系統原理圖見圖18-20。

　　三、集中空調冷熱源、冷熱媒

　　(一) 集中空調冷源

　　1.按制冷機類型分

　　(1)壓縮式制冷機：特點是電作動力，設備尺寸小，運行可靠; 制冷劑為氟利昂或替代品,其中氟利昂對大氣臭氧層有破壞作用, 替代品破壞作用很小。氟利昂11、氟利昂12已禁用,氟利昂22過渡期用,替代品134a、123等可以用。

　　A.活塞式制冷機：使用于中、小型工程，尤其是小型工程。能效比低，大于3.6。

　　B. 螺桿式制冷機：使用于大、中型工程。能效比中，大于4.1。

　　C.離心式制冷機：使用于大、中型工程，尤其大型工程。能效比高，大于4.4。

　　(2)溴化鋰吸收式(熱力式)制冷機：特點是用油、燃氣、蒸汽、熱水作動力，用電很少。噪聲震動小。

　　A.直燃式(燃油、燃氣)溴化鋰吸收式制冷機：也可產空調熱水。有可靠的燃油、燃氣源，并在經濟上合理時采用。冬季可作熱源。

　　B.蒸汽式溴化鋰吸收式制冷機：以蒸汽作動力。有可靠的蒸汽源時采用。

　　C.熱水式溴化鋰吸收式制冷機：以高于80℃熱水作動力，效率低一些。有余熱或廢熱時采用。

　　2.按冷卻介質分

　　(1)水冷式制冷機:是用水冷卻制冷劑，室外空氣再冷卻水, 要設冷卻塔。冷卻塔要設在室外。大、中型工程一般采用水冷式。

　　(2)風冷式制冷機:是室外空氣直接冷卻制冷劑,即設冷凝器。冷凝器應設在室外或通風極好的室內。中、小型工程可采用風冷式。

　　3.按功能分

　　(1)單冷式制冷機。只產冷水,如壓縮式制冷機、蒸汽式溴化鋰吸收式冷水機組、熱水式溴化鋰吸收式冷水機組。(2)冷熱水機。產冷水也可產熱水,如直燃式(燃油、燃氣)溴化鋰吸收式、熱泵式冷熱水機。

　　制冷機種類型還有蒸汽噴射式、渦旋式等,空調用的較少。

　　4.集中空調冷媒

　　夏季空調冷媒為冷凍水,一般供水7℃左右，回水12℃左右。

　　5.水冷式制冷機的冷卻水系統

　　水冷式制冷機有冷卻水系統。冷卻水系統包括：冷卻泵、冷卻塔、冷卻水管道等。同一臺制冷機，冷卻水泵要大于冷凍水泵。冷卻塔是把室內熱量散發到大氣中的重要設備，放置位置要在室外并且通風好，以便于散熱。

　　(二)集中空調熱源

　　1.鍋爐: 產空調熱水。

　　2.直燃式(燃油、燃氣)溴化鋰吸收式冷熱水機組: 冬季產空調熱水。

　　3.熱泵冷熱水機組: 冬季產空調熱水。氣溫低時效率降低。

　　4.集中空調熱媒

　　冬季空調熱媒為熱水,一般供水60℃，回水50℃。

　　四、集中空調水系統

　　空調冷(熱)源制取的冷(熱)水要用管道輸送到空調機或風機盤管處,輸送冷(熱)水的系統就是冷(熱)水系統.(一)一次級泵冷(熱)水系統、二級泵冷(熱)水系統

　　1.一級泵冷水系統：只設一級冷水循環泵，冷水流經冷(熱)源和用戶。一級泵冷水系統簡單，投資少，見圖18-21。

　　2.二級泵冷水系統：設兩級冷水循環泵，第一級泵推動冷水通過冷(熱)源循環，第二級泵向用戶供應冷水，兩級泵形成接力，第二級泵按環路阻力的不同確定揚程，以節省電能。二次泵冷(熱)水系統設計合理時節省輸送冷(熱)水的電能，見圖18-22。

　　(二)二管制、三管制、四管制冷(熱)水系統

　　1.二管制系統：冷水、熱水共用一套供回水管。共三根管，一根供水管、一根回水管、一根凝水管，凝水管在低處。適用一般空調系統，見圖18-23。

　　2.三管制系統：冷水供水管、熱水供水管分別設置，冷水回水管和熱水回水管共用，加一根凝水管共4根管。適用于較高檔次的空調系統,見圖18-24。

　　3.四管制系統：冷水供水、回水管和熱水供水、回水管分別設置，加一根凝水管共5根管。適用于高檔次的空調系統。管道較多，造價也高。見圖18-25。

　　(三)定流量系統、變流量系統

　　1.定流量系統：流經用戶管道中的流量恒定，當空氣處理器需要的冷(熱)量發生變化時，改變調節閥旁通水量或改變水溫。空氣處理器水量調節閥為三通閥或不設閥，見圖18-26。

　　2.變流量系統：流經用戶管道中的流量隨空氣處理器需要的冷(熱)量而變化。空氣處理器水量調節閥為二通閥，見圖18-27。

　　(四)同程式、異程式(同采暖)。

　　(五) 空調水系統(冷熱水)定壓膨脹、補水、水處理

　　1.定壓膨脹：水系統要有定壓，使水系統內最高點的管道和設備內充滿水、沒有空管;使水系統內最低點管道和設備不超壓。水系統受熱膨脹后體積增大，增多的這部分水要有出處以免把水管和設備壓破。

　　2.補水：空調水系統因泄漏或檢修泄水，應有補水泵等補水裝置，。

　　3.水處理：補水應作軟化，防止水在水管內壁結垢(主要是冬季)，影響制冷機或換熱器的傳熱效率和管道截面面積。

　　(六)空調水系統(冷熱水)注意的問題

　　1. 供水管、回水管、凝水管均要有坡度，凝水管坡度更重要。

　　2. 空調水系統中壓力分布：循環泵出口壓力最高，沿泵出口水流方向越來越低，泵入口壓力最低。
