摘要 2013年一級建筑師輔導：建筑作圖講義二

　　第一節 基本知識

　　一、自然條件

　　1.地形條件

　　地形條件的依據是地形圖(或現狀圖)。

　　地形指地表面起伏的狀態(地貌)和位于地表面的所有固定性物體(地物)的總體，主要是采用等高線來表示地形。地形圖上相鄰兩條等高線之間的水平距離稱為等高線間距，其疏密反映了地面坡度的緩與陡。根據坡度的大小，可將地形劃分為六種類型，地形坡度的分級標準及與建筑的關系見表1--1。

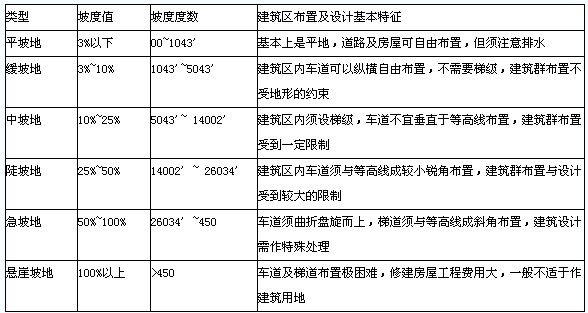

　　表1-1地形坡度分級標準及與建筑的關系

　　注：摘自《建筑設計資料集6》(第二版) ，中國建筑工業出版社。

　　進行地形坡度分析時，需要根據一定的坡度，求出等高線間對應的長度d。

　　等高線截距d的計算公式為：

　　d=h/iM

　　式中d一一與需要坡度相對應的等高線截距 ;

　　h一一等高距 ;

　　i――路線坡度(%) ;

　　M――所用地形圖的比例尺分母數。

　　在地形圖中，用地物符號表示地物(地表上自然形成或人工建造的各種固定性物質) ，如房屋、道路、鐵路、橋梁、河流、對應的等高線截距樹林、農田和電線等;用文字、數字等注記符號對地物或地貌加以說明，包括名稱注記(如城鎮、工廠、山脈、河流和道路等的名稱) ，說明注記(如路面材料、植被種類和河流流向等)及數字注記(如高程、房屋層數等)。

　　2.氣候條件

　　氣候條件的依據是統計資料。幾年來，應試時常涉及的是氣象中的風向和日照。風向是指風吹來的方向，一般用8個或16個方位來表示。可以根據風玫瑰圖來了解。

　　在某些情況下，為了更清楚地表達某一地區不同季節的主導風向，還可分別繪制出全年(實線圍合的圖形)、冬季(12月-2月)(細實線圍合的圖形)或夏季 (6月-8月)(細虛線圍合的圖形)的風玫瑰圖。

　　日照是表示能直接見到太陽照射時間的量。太陽的輻射強度和日照率，隨著緯度和地區的不同而不同。太陽高度角是指直射陽光與水平面的夾角。同一時間，緯度低，太陽高度角大;緯度高，太陽高度角小。太陽方位角是指直射陽光水平投影和正南方位的夾角，正南為0°，午前為負值。我國一年之內，冬至日的太陽高度角最小，夏至日的太陽高度角最大。在計算日照間距時，以冬至日或大寒日的太陽高度角和方位角為準;而在同一時間內，緯度低太陽高度角大，緯度高太陽高度角小。在《建筑設計資料集1》(第二版) 中，根據建設場地的緯度值，可以查得太陽高度角和方位角的數值，用于有關日照間距的實際計算。

　　3.地質條件

　　工程地質、水文和水文地質條件的依據是工程地質勘察報告。一般包括以下三個方面內容：

　　(1)場地巖土條件

　　地層結構、地下水情況、地震、不良地質現象、地表水體等方面及其對工程的影響。

　　(2)場地巖土條件評價

　　地基土的均勻性、地基土的承載力標準值、場地地震效應、對不良地質現象的評價。

　　(3)結論與建議

　　有無不良地質現象，是否適宜建筑，各地層承載力標準值取值，地下水類型和穩定水位標高、抗震設防烈度等級。
