一級建筑師考試建筑結構輔導講義：鋼結構17
瀏覽
收藏
五、構件的連接構造
單個構件必須通過相互連接才能形成整體。構件間的連接，按傳力和變形情況可分為鉸接、剛接和介于二者之間的半剛接三種基本類型。半剛接在設計中采用較少，故這里僅講述鉸接和剛接的構造。
(一)次梁與主梁的連接
1．次梁與主梁鉸接

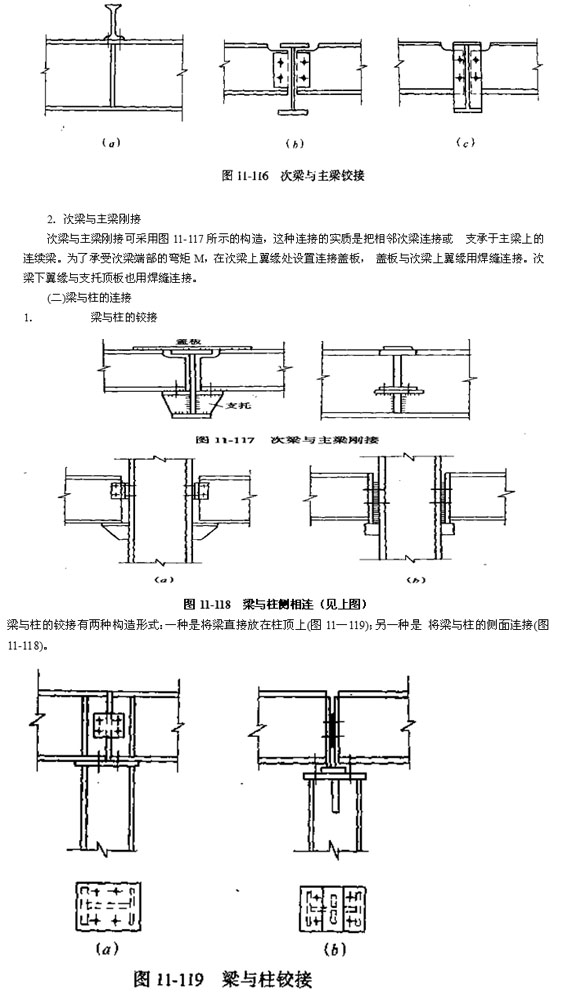

次梁與主梁鉸接從構造上可分為兩類：一類如圖11-116(a)所示的疊接，次梁直接放在主梁上，并用焊縫或螺栓連接。疊接需要的結構高度大，所以應用常受到限制。另―類是如圖11―116(b)、 (c)所示主梁與次梁的側向連接。這種連接可以減小梁格的結構高度，并增加梁格剛度，應用較多。圖11―116(b)為次梁借助于連接角鋼與主梁連接，連接角鋼與次梁采用螺栓和安裝焊縫相連。圖11-116(c)的構造是將次梁用螺栓或安裝焊縫連接于主梁的加勁肋上。
圖1-119是梁支承于柱頂的鉸接構造，梁的反力通過柱的頂板傳給柱；頂板一般取16
圖11-118(b)作法適用于梁反力較大情況，梁的反力由端加勁肋傳給支托；支托采用厚鋼板或加勁后的角鋼與柱側用焊縫相連；梁與柱側仍留一空隙，安裝后用墊板
